Методическая разработка на тему: «Проектирование одноступенчатого червячного редуктора»
по дисциплине:
«Техническая механика»
Составил преподаватель: _________ Яромчик И.М.
Рассмотрено на заседании цикловой
комиссии профилирующих дисциплин по
специальности 2-74 06 04
Протокол № ___от «___»______20 г.
Председатель ________
г. Пинск
СОДЕРЖАНИЕ
|
||
№ п/п |
Наименование раздела |
Стр. |
|
Министерство сельского хозяйства и продовольствия 0 Республики Беларусь 0 УО «Пинский государственный аграрно-технический колледж 0 имени А.Е.Клещева» 0 ВВЕДЕНИЕ 2 1 ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ И КИНЕМАТИЧЕСКИЙ 4 РАСЧЕТ ПРИВОДА 4 P1= 4 U= 4 U2= 5 2 ВЫБОР МАРКИ МАТЕРИАЛА И ОПРЕДЕЛЕНИЕ 6 ДОПУСКАЕМЫХ НАПРЯЖЕНИЙ 6 3 РАСЧЕТ ПЕРЕДАЧИ 6 4 ОРИЕНТИРОВОЧНЫЙ РАСЧЕТ ТИХОХОДНОГО ВАЛА 12 И КОНСТРУКТИВНЫЕ РАЗМЕРЫ ЧЕРВЯЧНОЙ ПАРЫ 12 5 КОНСТРУКТИВНЫЕ РАЗМЕРЫ КОРПУСА И КОМПАНОВКА РЕДУКТОРА 13 6 ПОДБОР ПОДШИПНИКОВ 17 7 ПОДБОР ШПОНОК И ПРОВЕРОЧНЫЙ РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 22 8 ПРОВЕРОЧНЫЙ РАСЧЕТ ВЕДОМОГО ВАЛА 23 9 ТЕПЛОВОЙ РАСЧЕТ 27 10 ПОСАДКИ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ РЕДУКТОРА 28 11 СМАЗКА ЗАЦЕПЛЕНИЯ И ПОДШИПНИКОВ 29 12 ЛИТЕРАТУРА 30
|
||
|
||
Введение
Назначение и классификация червячных редукторов.
Общее устройство и принцип работы червячных редукторов.
Достоинства, недостатки и область применения.

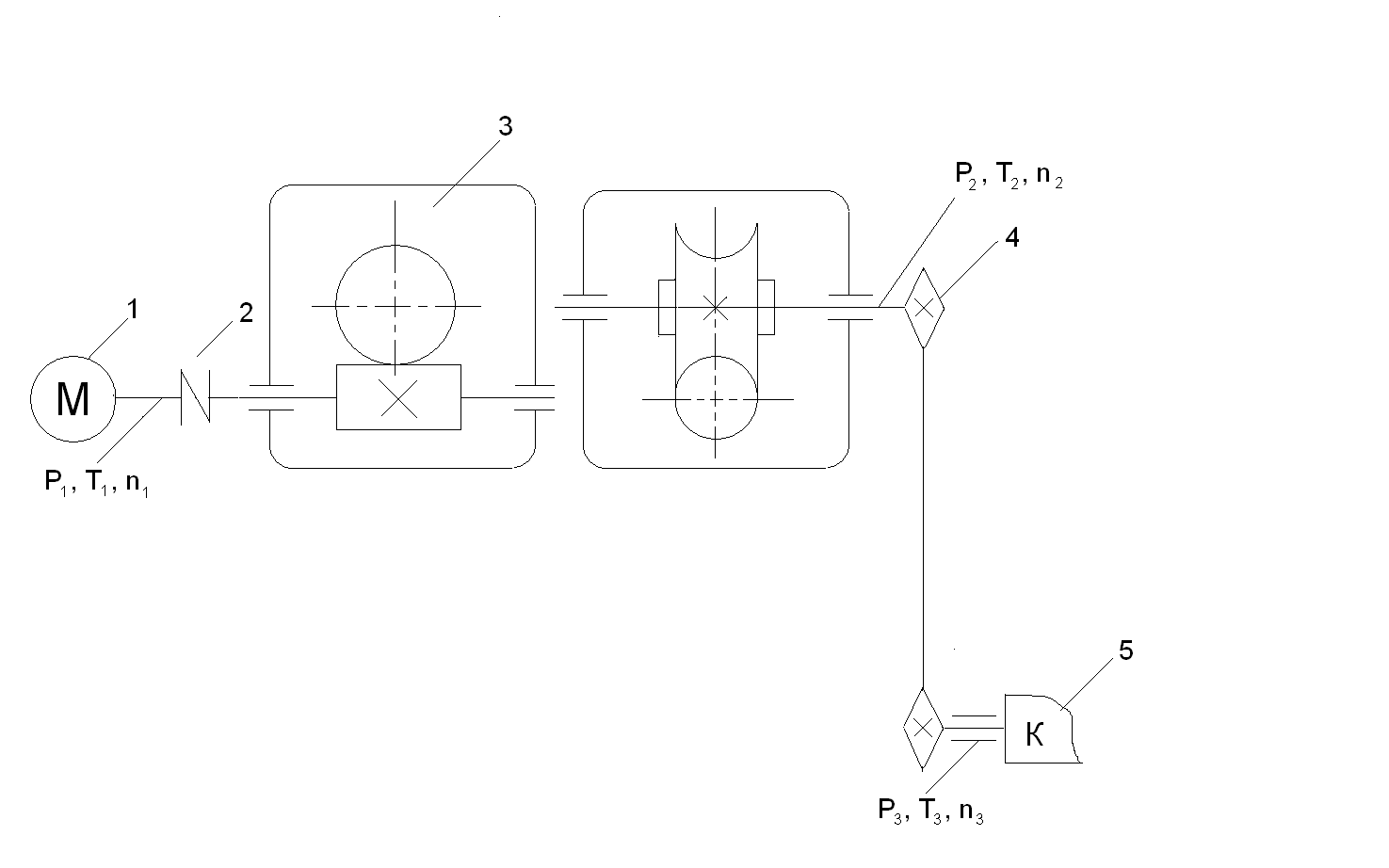

Кинематическая схема привода
1 Электродвигатель.
2 Муфта.
3 Редуктор.
4 Цепная передача.
5 Конвейер.
Рисунок 1
Выбор электродвигателя и кинематический расчет привода
1.1 Определение КПД привода.
Общий КПД привода равен произведению КПД последовательно соединенных подвижных звеньев: червячной передачи, трех пар подшипников (на 3-х валах) и цепной передачи.
,
где
КПД
червячной пары
КПД
пары подшипников
КПД
цепной передачи
Z1=1
Z1=2
Z1=3-4
1.2 Находим величину мощности на ведущем валу привода:
P1=
1.3 По таблице П61[1] выбираем трехфазный асинхронный короткозамкнутый двигатель серии 44, закрытый обдуваемый ГОСТ 19523-74
Pдв=…
кВт
nдв=… об/мин
1.4 Определяем общее передаточное число привода и разбиваем его по ступеням
U=
U= U1 ּ U2
U1 - передаточное число червячной передачи
U2 - передаточное число цепной передачи
Передаточное число червячной передачи выбираем, из ряда стандартных значений:
U1 = 8,9,11,2:12,5:14:16:18:20:22,4:25:28:31,5…
Принимаем U1 =…
Находим передаточное число цепной передачи
U2=
