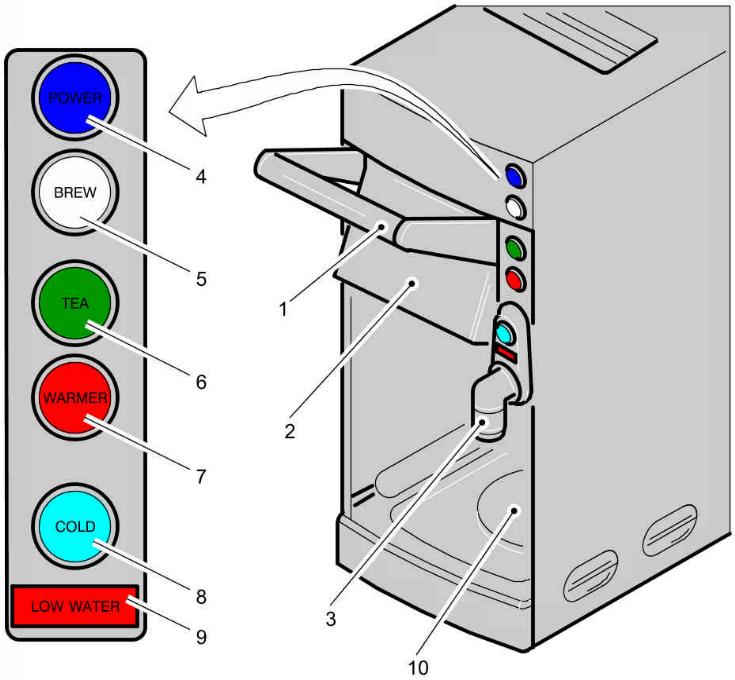

Beverage maker Applicable to (применительно к): msn 3179-bqk
Прибор для приготовления напитков(beverage maker) нагревает воду до полной готовности кофе, чая или другого применения.
Опционное управление расположено на лицевой панели прибора..
Варочная камера использует стандартный объём 4.25 in (10,79 cm) x 5.25 in (13,33 cm) кофейной ниши. Варочная камера (brew chamber) уплотняется во время цикла варки держателями, если пачки разорваны или пробиты.
(1) Brew Handle – ручка включения варочного процесса.
(2) Brew Cup – варочная чашка
(3) Faucet - кран
(4) POWER pb – кнопка включения /отключения
(5) BREW pb – кнопка варки
(6) TEA pb (optional) – кнопка варки чая
(7) WARMER pb (optional) - подогрев
(8) COLD Water or HOT WATER pb (optional) – кнопка выбора
(9) LOW WATER indication Light Emitting Diode LED (optional) – лампа индикации низкого уровня холодной воды
(10) Server Plate – плата процессора (кувшин)

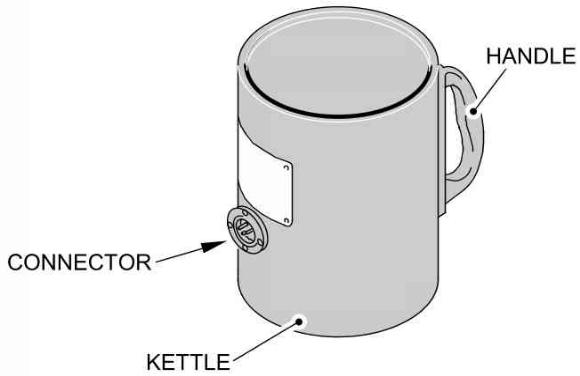

HOT CUP
Applicable to (применительно к): MSN 3179-BQK
Водяной подогреватель горячей чашки(hot cup) установлен в кухне и запитывается от самолётной системы электроснабжения.
Нормальная цель горячей чашки - подогрев питьевой воды.
Горячая чашка(hot cup) – чайник с термостатически контролируемым нагревательным элементом. Кружка может иметь крышку, как опцию.
CONTAINER
Контейнер мобильный(переносимый) – для хранения и транспортирования многих вещей.

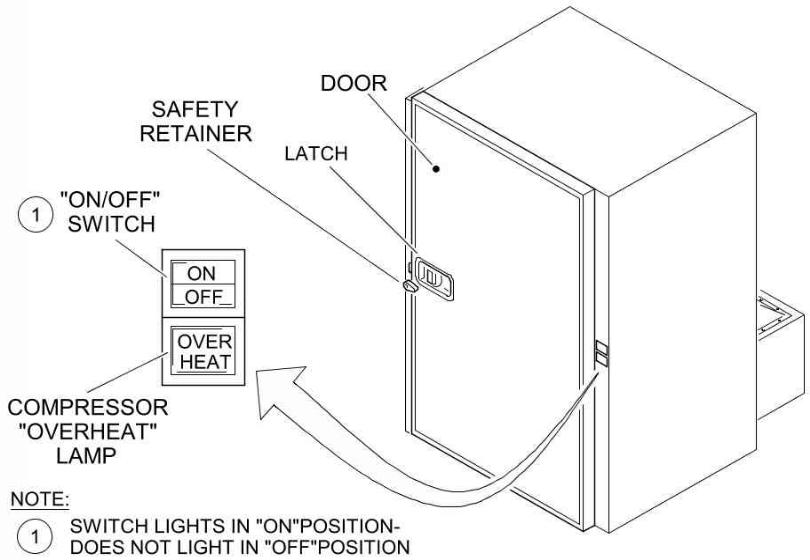

REFRIGERATOR
Applicable to (применительно к): MSN 3179-BQK
Холодильник обеспечивает температуру от 6.7 °C до -3.3 °C (26 °F to 44 °F)
‐ a power ON/OFF switch (выключатель ON/OFF электрической мощности)
‐ a compressor OVERHEAT cutout light(светосигнализатор отключения компрессора по перегреву)

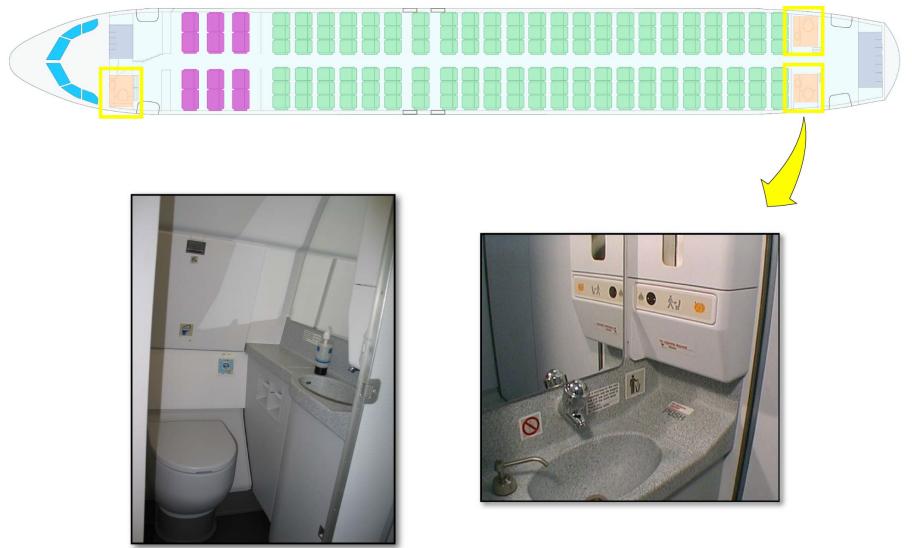

Lavatories- Туалетные комнаты
ВС оборудовано тремя туалетными комнатами, каждая из которых имеет буквенное обозначение (A, D, E).
Каждая туалетная комната оборудована унитазом, раковиной, контейнером для мусора, туалетными принадлежностями комфорта.
Некоторые комнаты оборудованы для инвалидов и столиком для пеленания грудных детей.
На потолочных панелях каждого туалета предусмотрен блок с двумя кислородными масками, которые выпадают автоматически при разгерметизации ВС.

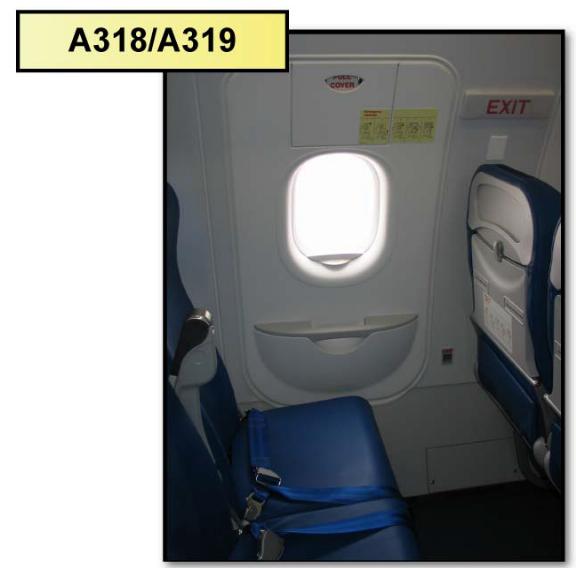

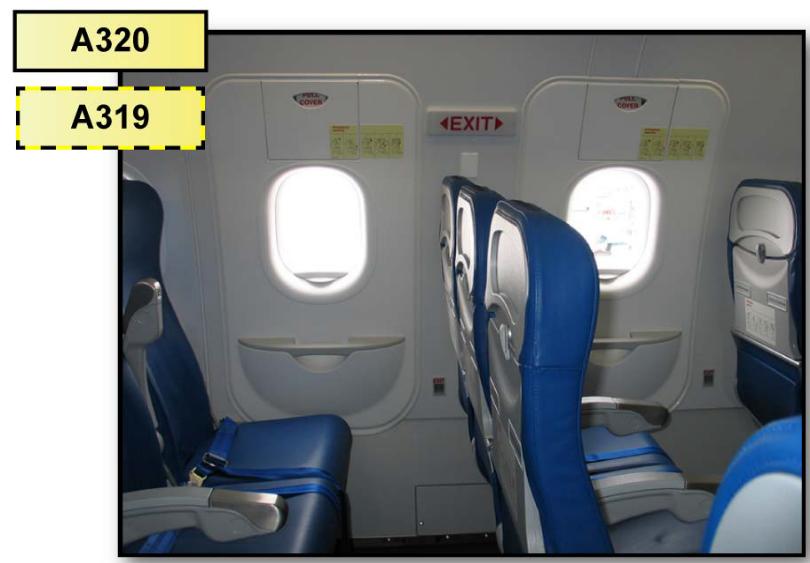

Windows – Иллюминаторы
Иллюминаторы располагаются вдоль фюзеляжа с интервалом приблизительно 50см и снабжены светонепроницаемыми шторками.

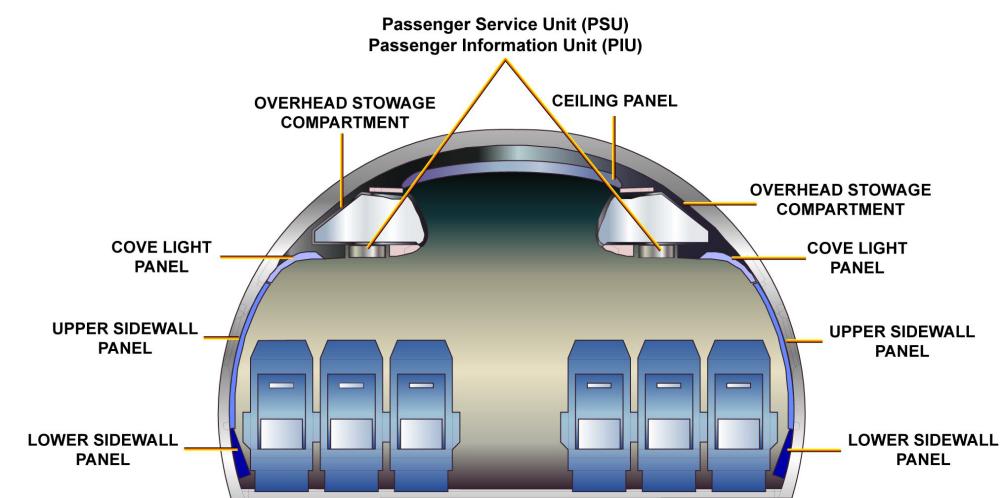

Overhead lockers - Багажные полки
Багажные полки расположены над блоками пассажирских кресел слева и справа по борту ВС и предназначены для размещения ручной клади и верхней одежды.
В багажных полках может также размещаться аварийно - спасательное оборудование.
Каждая полка вмещает до 76,2кг багажа, оснащена двумя дверцами с замками.

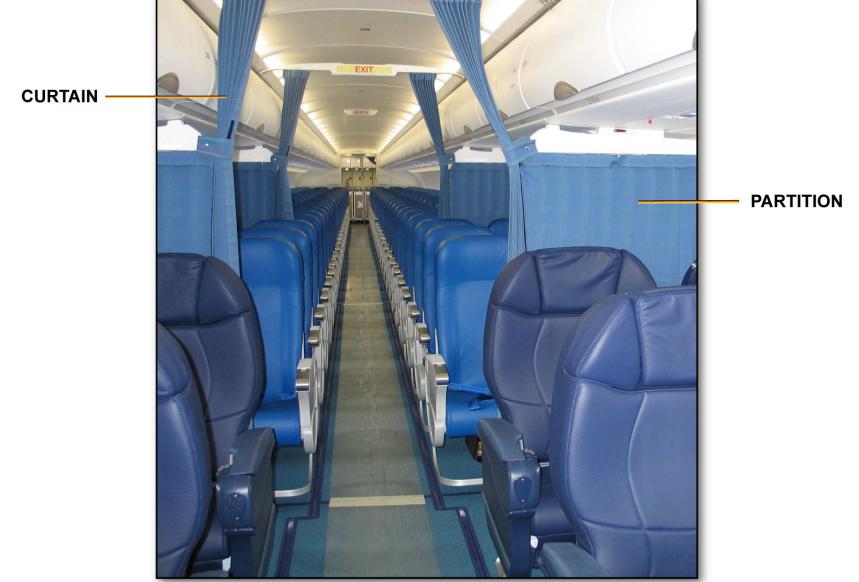

Bulkheads- Перегородки
Перегородки, установленные в пассажирской кабине условно разделяют ее на три зоны: носовая (FWD), средняя (MID) и хвостовая (AFT), а также определяют участки ответственности для членов экипажа пассажирской кабины и создают комфортные условия для пассажиров. Некоторые перегородки могут быть оборудованы карманами для размещения прессы и периодической печати.
Шкафы (гардеробы) оборудованы штангой для верхней одежды, отделениями для аварийно-спасательного оборудования и местами для хранения личных вещей кабинного экипажа.
