4. 9 Зависимость величины эдс индукции, возбуждаемой в линейном проводнике
Оборудование: гальванометр М-1032, проводник, дугообразный магнит.
Этапы проведения эксперимента
Покажите, что величина ЭДС индукции при прочих равных условиях зависит от длины проводника, движущегося в постоянном магнитном поле. Для этого соберите установку, показанную на рисунке 1. Перемещайте проводник.
Рисунок 1
2. Покажите, что величина ЭДС индукции при прочих равных условиях зависит по скорости движения проводника в постоянном магнитном поле.
3. Покажите, что при прочих равных условиях величина ЭДС индукции зависит от величины магнитной индукции поля, в котором перемещается проводник, для этого покажите изменение величины ЭДС индукции при движении проводника в поле различных дугообразных магнитов.
4. Покажите, что при прочих равных условиях величина ЭДС индукции зависит от направления движения проводника в постоянном магнитном поле. Для этого осуществите последовательно три эксперимента: 1 перемещайте проводник параллельно силовым линиям магнитного поля; 2 – под острым углом к силовым линиям; 3 – под прямым углом.
5. Сделайте вывод из каждого эксперимента и общий вывод из всей серии.
6. Дайте обоснование правила правой руки.
4.10 Зависимость эдс индукции от скорости изменения потока магнитной индукции
Оборудование: реостат, ключ, штатив, источник тока, катушка с лампочкой, катушка со стержнем.
Этапы проведения эксперимента
Соберите установку, принципиальная схема которой показана на рисунке 1. В плоской катушке установите лампу (U = 1 В, I = 0,075 А) и закрепите катушку в штативе над сердечником другой катушки.
Рисунок 1
Включая и выключая, усиливая и ослабляя силу тока в катушке, покажите обнаружение кратковременного накала лампы в цепи плоской катушки.
2. Подключите к клеммам магнитоэлектрической машины низковольтную лампу на подставке. Покажите, что при вращении ротора машины обнаруживается накал лампы. При этом, чем быстрее вращается ротор машины, тем больше накал.
3. Сделайте соответствующие выводы.
4. По вашему мнению: какая из демонстраций 1 или 2 в методическом отношении более целесообразна и почему?
4.11 Явление самоиндукции
Оборудование: две одинаковые лампочки, источник тока, резистор сопротивлением R, катушка с железным сердечником индуктивностью L, имеющая такое же сопротивление R.
Этапы проведения эксперимента

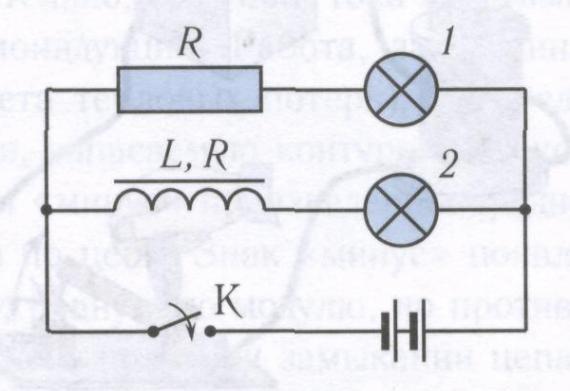

Соберите установку согласно рисунку 1.
Рисунок 1
Замкните ключ и пронаблюдайте за вспышками обеих ламп: первая лампочка вспыхивает практически сразу, а вторая – с заметным опозданием.

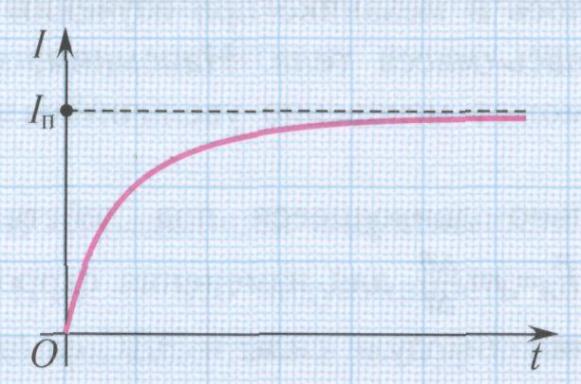

Объясните причину этого явления, используя график зависимости силы тока от времени в цепи лампочки 2 после замыкания цепи (рисунок 2).
Рисунок 2
