1. Элементы продольного профиля дороги

Продольный профиль представляет собой проекцию оси дороги на параллельную ей вертикальную поверхность. На продольном профиле фиксируются координаты всех пикетных и плюсовых точек, лежащих на оси дороги

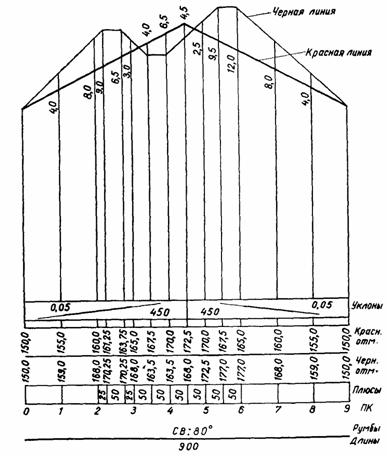

а) рельеф в том виде, каков он есть в действительности;   б) рельеф в том виде,  в каком он изображается на продольном профиле

-графа пикетов и

расстояний (шириной 1 см); заполняется в тех случаях, когда на пикете есть плюсовые точки;



-графа черных отметок (1,5 м); в нее заносятся отметки (высоты) всех пикетных и плюсовых точек Н₀, Н₁ ... Н_п, лежащих на пересечении поверхности земли вертикальной поверхностью, проведенной через ось дороги;



-графа красных отметок (1,5 см), в которую заносятся отметки бровок дорожного полотна;



-графа уклонов красной (проектной) линии (1,0 см); в нее заносятся значения продольных уклонов от перелома до перелома красной линии в вертикальной плоскости. Запись осуществляется в виде дроби, у которой числитель - величина продольного уклона данного элемента красной линии (т. е. отношение разности высот двух крайних точек к расстоянию между этими точками), а знаменатель - расстояние.

2. Особенности проектирования дорог в горной местности

3. Поперечные профили горных дорог

Т иповые поперечные профили автомобильных дорог: а — I категории на раздельном земляном полотне, 6 — 1 категории на одном земляном полотне, в —II категории, г—III категории, д — IV категории, е — V категории; А — ширина земляного полотна, Б — ширина дорожной одежды проезжей части, В — ширина полосы отвода; 1 — обочина, 2 — кювет, 3 — дорога для гужевого и гусеничного транспорта, 4 — велосипедная дорожка, 5 — тротуар, 6 — снегозащитные лесонасаждения, 7 — линия связи и место для прокладки кабелей и линий электропередач

 Элементы конструкции автомобильной дороги: а — схема участка дороги, б — кювет треугольного сечения, в — поперечное сечение откоса, г — сооружение из боковых резервов, д — поперечное сечение дороги в выемке, е — отсыпка грунта в кавальер, ж — поперечное сечение дороги на косогоре; 1 — откос насыпи, 2, 12, 17 — насыпи, 3 —дорожное покрытие, 4 — поверхность материкового грунта, 5 — обочина, 6 — дно кювета, 7 — внешний откос кювета, 8 — бровка кювета, 9 — бровка насыпи, 10 — резерв, // — берма, 13 — поверхность косогора до разработки, 14 — напорная канава, 15 — кавальер, 16,18 — подпорные стенки; Н : L — заложение откоса

4. Деформация дорожной одежды. Пучинообразование.

При проектировании дорожной одежды размеры каждого слоя выбирают с учетом местных материалов, возможных нагрузок и природно-климатических условий проложения дороги. Все расчеты выполняют для средних условий, поэтому возможны отклонения от расчетных условий, приводящие к потере прочности дорожной одежды, деформациям и разрушению.

Разрушения могут быть вызваны низким качеством выполнения работ, недостаточным или неправильным учетом гидрогеологических условий, применением материалов низкого качества. Большое значение в обеспечении устойчивости дорожной одежды имеет своевременный ремонт разрушенных участков дорожного покрытия. Появление остаточных (необратимых) деформаций, своевременно не ликвидированных, приводит к значительным разрушениям как под действием движения автомобилей, так и под влиянием природно-климатических факторов.

Основными видами деформаций и разрушений дорожной одежды являются:

• деформации и разрушения, вызванные пучинами, происходящими в весенний период при оттаивании грунта земляного полотна на участках с неблагоприятными условиями водоотвода и защиты земляного полотна от температурных воздействий. Причинами таких разрушений могут быть ошибки в оценке перспективной интенсивности движения и нагрузок, некачественные материалы и их неоднородность, плохое уплотнение земляного полотна и дорожной одежды, а также переувлажнение земляного полотна;

• потери прочности дорожной одежды, вызванные непрерывным воздействием колес автомобилей и природно-климатических факторов. На потерю прочности большое влияние оказывают ошибки, допущенные при проектировании, строительстве и эксплуатации дорожной одежды, а также температурные деформации;

• просадки нежестких дорожных одежд в виде впадин, возникающие в результате местных просадок недоуплотнённого грунта или слоев дорожной одежды. Особенно часто этот вид деформации появляется на въездах на мост, в местах прокладки под существующими дорогами водопропускных труб и трубопроводов;

• сквозные трещины, характерные для цементобетонных покрытий, когда на них образуются просадки. Трещины появляются чаще всего в местах просадок земляного полотна и связаны с несвоевременным ремонтом дорожной одежды;

• проломы разрушения дорожной одежды в виде длинных прорезей по полосам наката колес. Такие разрушения характерны для дорожных одежд переходного типа при проходе очень тяжелых автомобилей и снижении несущей способности основания дорожной одежды. Разрушению всей конструкции дорожной одежды предшествуют деформации и разрушение дорожных покрытий.

Дорожное покрытие является самой верхней частью дорожной одежды, на которую непосредственно действуют колеса автомобилей и природно-климатические факторы.
