ТЕПЛОГЕНЕРИРУЮЩИЕ УСТАНОВКИ

1. Назначение и классификация котельных установок….

Агрегаты, предназначенные для выработки насыщенного (перегретого)пара, наз.парогенераторами или котельными агрегатами.

Агрегаты, предназначенные для пр-ва горячей воды, называются водогрейными котлами.

Совокупность парогенератора или водогрейного котла и вспомогательных устройств, обеспечив.их нормальное функционирование, наз.котельной установкой.

В зависимости от назначения котельные установки разделяются на: энергетические, производственные, производственно-отопительные и отопительные.

В зависимости от размещения котельной установки разделяются на: отдельностоящие, пристроенные и встроенные в здание другого назначения.

По надежности котельные установки бывают 1 и 2 категории.

К 1-ой категории относ.котельные установки, являющиеся единственным источником в системе теплоснабжения потребителей тепловой энергии 1-ой категории, не имеющего собственного источника тепловой энергии.

Ко 2-ой категории относятся все остальные котельные.

Современная промышленная котельная установка представляет собой комплекс основного и вспомогательного оборудования.

Систему всех устройств и механизмов, предназначен.для приема, разгрузки, перемещения, хранения и предварительной обработки топлива наз.топливным озяйством.

Основным оборудованием котельной установки является парогенератор. Он содержит след.основные элементы:топочную камеру, с расположенными в ней горелками, экранные и конвективные поверхности нагрева, пароперегреватель, водяной экономайзер и воздухоподогреватель.

Топочная камера предназначена для организации процесса горения, а также для передачи тепловой энергии, расположенной в ней поверхностям нагрева.

Пароперегреватель предназначен для превращения насыщенного пара в перегретый.

Водяной экономайзер предназначен для подогрева питательной воды, поступающей в парогенератор.

В воздухоподогревателе за счет теплоты продуктов сгорания осуществляется подогрев воздуха, используемого в процессе горения.

Водяной экономайзер и воздухоподогреватель называются хвостовыми поверхностями нагрева. Систему ограждения топочной камеры и газоходов котельного агрегата от окр. среды называются обмуровкой.

Газоходами называются каналы, по которым перемещается воздух и продукты сгорания.

Под газовым трактом понимают все газоходы, начиная от топки и кончая дымовой трубой.

Дымосос осуществляет удаление продуктов сгорания из парогенератора и направляет их в дымовую трубу.

Воздушный тракт котельного агрегата состоит из вентилятора, воздухоподогревателя и системы каналов.

1-2. Технологическая схема котельной установки

Современная промышленная котельная установка представ­ляет собой комплекс, основного и вспомогательного оборудова­ния. Выбор технологической схемы и размещение оборудова­ния зависят от назначения установки, вида сжигаемого топлива, мощности и типа установленных котлоагрегатов и от других факторов.

Любая парогенерирующая установка, использующая твердое топливо, содержит парогенераторы, предназначенные для выра- ботки пара, и вспомогательные устройства и оборудование, предназначенные для приема, разгрузки, хранения, подготовки и подачи топлива, подготовки и подачи в парогенераторы пи­тательной воды, удаления шлака и золы, подачи воздуха, необ­ходимого для горения, очистки и удаления образовавшихся при сжигании продуктов сгорания. Часть перечисленных устройств и оборудования- размещается в специальном здании, другая часть — на открытой площадке в непосредственной близости от здания цеха.

В технологической схеме любой котельной установки по спе­циальным каналам, трубопроводам и другим устройствам пере­мещаются потоки топлива, продуктов сгорания, воздуха, пара, воды, шлака и золы (при сжигании твердого топлива). Рассмот­рим все элементы парогенерирующей установки, показанной на рис. 1-1, в последовательности движения перечисленных по­токов.

Твердое топливо на территорию котельной установки достав­ляется железнодорожным или автомобильным транспортом. За­тем оно разгружается и направляется на склад топлива или, пройдя предварительную обработку, подается в приемные уст­ройства котлоагрегатов.

Систему всех устройств и механизмов, предназначенных для приема, разгрузки, перемещения, хранения и предварительной обработки топлива, называют топливным хозяйством. Схема топливного хозяйства и применяемое оборудование зависят/от вида сжигаемого топлива.

Емкости, предназначенные для приема топлива, поступаю­щего по топливоподаче к парогенераторам, называются бунке­рами. Бункера расположены в помещении, называемом бункер­ной галереей.

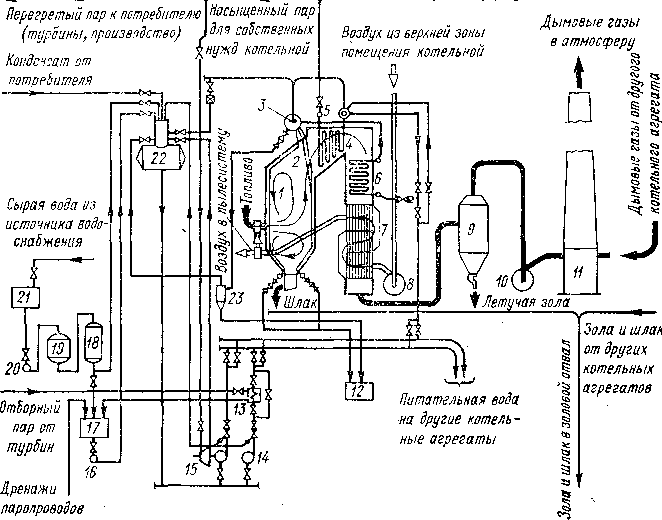

Рис. 1-1. Схема парогенерирующей. установки

/ — топка; 2 — парогенератор; 3 — сепарационное устройство; 4 — пароперегреватель; 5 — регулятор температуры перегретого пара; 6—водяной экономайзер; 7—воздухоподо­греватель; 8—дутьевой вентилятор; 9—золоуловитель; 10—дымосос; //—дымовая труба; 12 — сборник продувочной воды (барботер); 13—подогреватель питательной воды; 14—питательный' электронасос; 15—питательный турбонасос; 16—насос для подачи конденсата в деаэратор; 17 — бак для сбора конденсата; 18 — водоподготови» тельное устройство для' химической обработки воды; 19—водоподготовительное уст­ройство для осветления воды; 20 — насос сырой воды; 21 — бак сырой воды; 22 — де­аэратор; 23 — расширитель непрерывной продувки
