§ 15. Розрахунок монтажних штуцерів

Для стропування вертикальних циліндричних апаратів при їх підйомі і установці на фундамент часто застосовуються монтажні (хибні) штуцера. Вони являють собою сталеві патрубки різних перетинів, що приварюються торцем у вигляді консолі до корпусу апарату на його твірної по діаметралі. Для збільшення жорсткості всередині штуцера можуть бути уварені ребра з листової сталі; для усунення тертя між стропом і штуцером при нахилах апарату на штуцер надівається вільний патрубок її

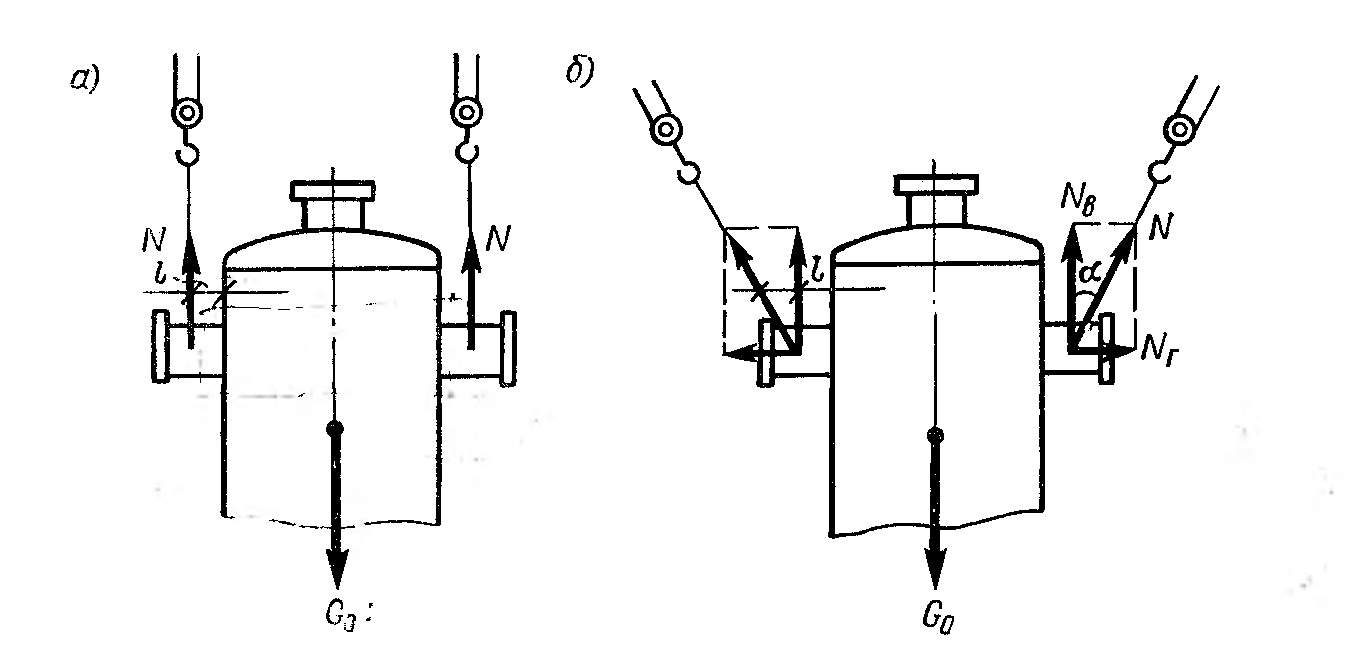

Мал. 17. Розрахункові схеми монтажних штуцерів

великого діаметра; для запобігання стропа від зісковзування до зовнішнього торця штуцера приварюється обмежувальний фланець. Розрахунок монтажного штуцера ведеться наступним чином (Мал. 17, а).

1. Знаходять зусилля від стропа, що діє на кожен монтажний штуцер (кН):

де G0 - маса піднімається обладнання, т.д.

2. Визначають величину моменту (кН-см) від зусилля в стропи,чинного на штуцер:

де I - відстань від лінії дії зусилля N до стінки апарату, см.

3. При відомому перетині штуцера перевіряють його міцність на вигин (для спрощення розрахунку наявність ребер жорсткості в штуцера не враховується):

де W - момент опору перерізу штуцера, (визначається за прогр. V для сталевих труб)

Якщо необхідно визначити перетин штуцера, задовольняю умовами міцності, то підраховують мінімальний момент опору його поперечного перерізу ( ):

і, користуючись прилож. V для сталевих труб, знаходять перетинштуцера з моментом опору, найближчим великим до розрахунку.

4. Перевіряють міцність зварного шва кільцевого, кріпить монтажний штуцер до апарату:

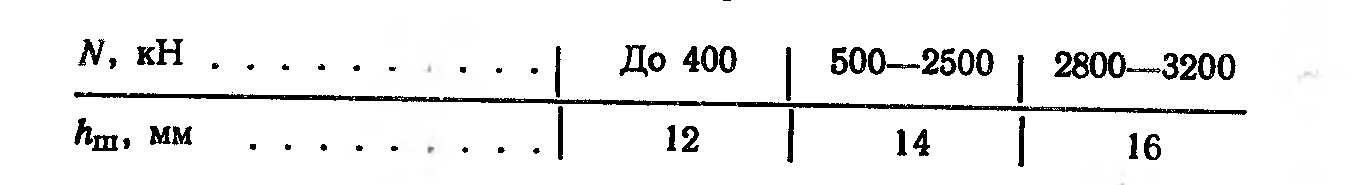

де Р - коефіцієнт, що враховує глибину провару (для ручного зварювання р = 0,7); г - радіус штуцера, см; hm - товщина шва, см; по ГОСТ 14114-85 величина Аш залежить від зусилля иа штуцер:

У тому випадку, якщо строп йде під кутом до вертикалі (малі 17, б), то міцність зварного шва перевіряють за формулою:

складова зусилля N, кН, в стропи: NP = N sin a.

Приклад 27. Розрахувати монтажні штуцера для підйому апарату колонного типу масою G0 = 80 т за допомогою двох кра-нов способом ковзання з відривом від землі без застосування балансирной траверси.

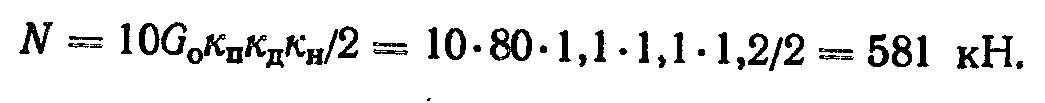

Рішення. 1. Знаходимо зусилля, що діє на кожен монтажний штуцер при повністю піднятому над землею апараті:

2. Визначаємо величину-моменту, що діє на штуцер,приймаючи l = 12 см:

3. Підраховуємо мінімальний момент опору поперечного перерізу сталевого патрубка для штуцера:

4. По таблиці ГОСТу (прилож. V) визначаємо з запасом січіня патрубка для монтажного штуцера розміром 273/12 мм, з моментом опору Wr - 615 с > = 391 см3.

5. Перевіряємо на міцність зварної кільцевої шов кріплення штуцера до корпусу апарату:
