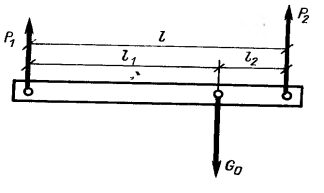

Розрахунок Балансирні Травеси (мал. 15)

Застосування балансирной траверси забезпечує безпечне ведення такелажних робіт, виключаючи можливі перевантаження вантажопідіймальних засобів і перекоси монтується при підйомі його двома кранами або іншими вантажопідіймальними пристроями. Виготовляється балансирная траверса, як правило, з одиночних або парних швелерів або двотаврів. Вузол підвіски вантажу, що піднімається може переміщатися уздовж стрижня траверси, змінюючи в потрібних межах довжину її плечей.

Розрахунок балансирной траверси виконується в наступному порядку:

1. Знаючи вантажопідйомність кранів Р1 і Р2 (т) при необхідному вильоті і задаючись загальною довжиною траверси l (м), яка залежить від поперечних розмірів піднімається обладнання, знаходять довжину її плечей (м):

2. Визначають зусилля (кН), що діє на траверсу:

N= .

3. Підраховують згинальний момент в траверсі (кН-м):

при

при .

4. Знаходять потрібний момент опору ( ) поперечного перерізу траверси:

5. Вибирають розрахункову схему перетину траверси, задаючись суцільний конструкцією балки або наскрізний конструкцією за однією із схем табл. 2.

6. Для суцільних балок, користуючись прилож. II, III, V, знаходять профіль з моментом опору , найближчим великим до необхідного . Для наскрізних балок приймають розміри ви-лайливого профілю за прогр. II-V так, щоб сумарний момент опору балки був не менш .

7. За розрахунком окремих вузлів і деталей траверс (такелажних скоб, вушок, пальців, зварних і болтових з'єднань) слід дивитися відповідні параграфи.

Розрахунку стропів, що з'єднують траверсу з гаками вантажопідіймальних ме ¬ ханізм і вантажем, наведено в § 12.

Приклад 25. Розрахувати переріз балансирной траверси для підйому апарату масою = 75 т двома стріловими самохідними кранами вантажопідйомністю Р1 = 30 т і Р2 - 63 т (рис. 15).

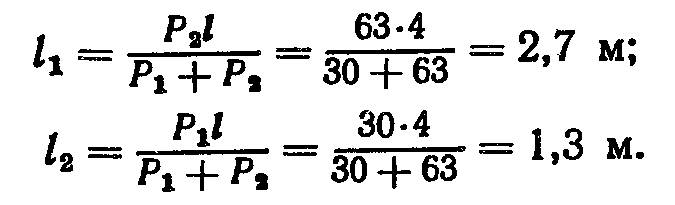

Рішення. 1. Знаходимо довжину плечей траверси, задаючись її загальною довжиною l = 4м:

2.Определяем зусилля, що діє на траверсу:

3. Підраховуємо згинальний момент в траверсі:

4. Знаходимо потрібний момент опору поперечного перетину траверси:

5. Вибираємо для траверси наскрізну конструкцію, що складається з двох двотаврів. ,

6. По таблиці ГОСТу (прилож. II) підбираємо двотавр № 60 з Wx = 2560 , тоді сумарний момент опору січі-ня траверси в цілому буде:

§ 14. Розрахунок такелажних скоб

Такелажні скоби застосовуються як сполучні еле-менти окремих ланок різних вантажозахватних пристроїв або як самостійні захватні пристосування.

Знаючи навантаження, що діє на скобу, необхідно, задавши-шись розмірами елементів, перевірити її на міцність. Цей розрахунок виконується в наступному порядку (рис. 16).

  1. Знаходять зусилля (кН), що діє на скобу:

де 5 - навантаження, що діє иа скобу, кН (наприклад, маса вантажу, що піднімається, натяг каната тощо).

  1. Перевіряють гілки скоби обраного типорозміру (табл. 10) на міцність при розтягуванні:

де Fc - площа перерізу гілки скоби, , (визначається виходячи з розмірів діаметра гілки скоби d0, підібраного за табл. 10).

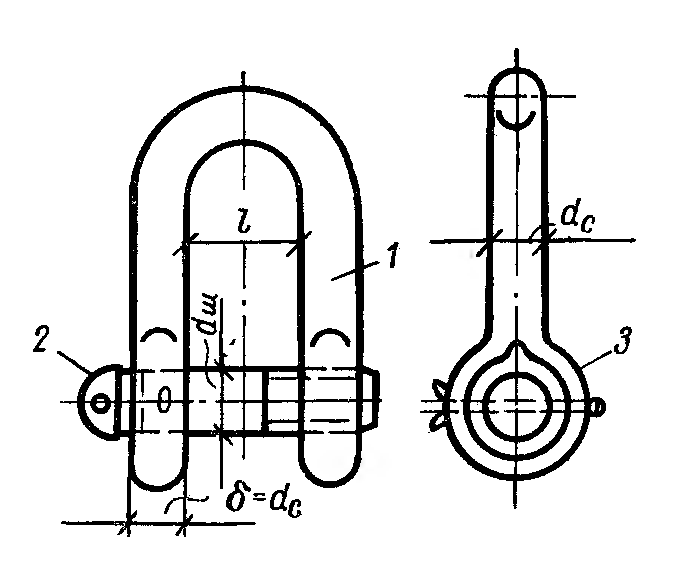

Мал. 16. Скоби такелажні

I - гілку скоби, 2 -штир: 3-бобишки

3. визначають згинальний момент в штирі (кН-см):

М = Рl / 4,

де I - довжина штиря між гілками скоби, см (табл. 10).

4.Знаходять момент опору перетину штиря ( ):

5. Перевіряють штир скоби на міцність при згині:

6. Перевіряють штир скоби на зріз:

де Fm - площа перетину штиря, (визначається виходячи з розмірів діа ¬ метра штиря).

7. Перевіряють отвори скоби на зминання:

де 8 - товщина бобишки скоби для штиря, см (відповідає діаметру гілки скоби de).

Приклад 26. Підібрати і перевірити на міцність такелажне скобу для каната з натягом S = 80 кН (мал. 16).

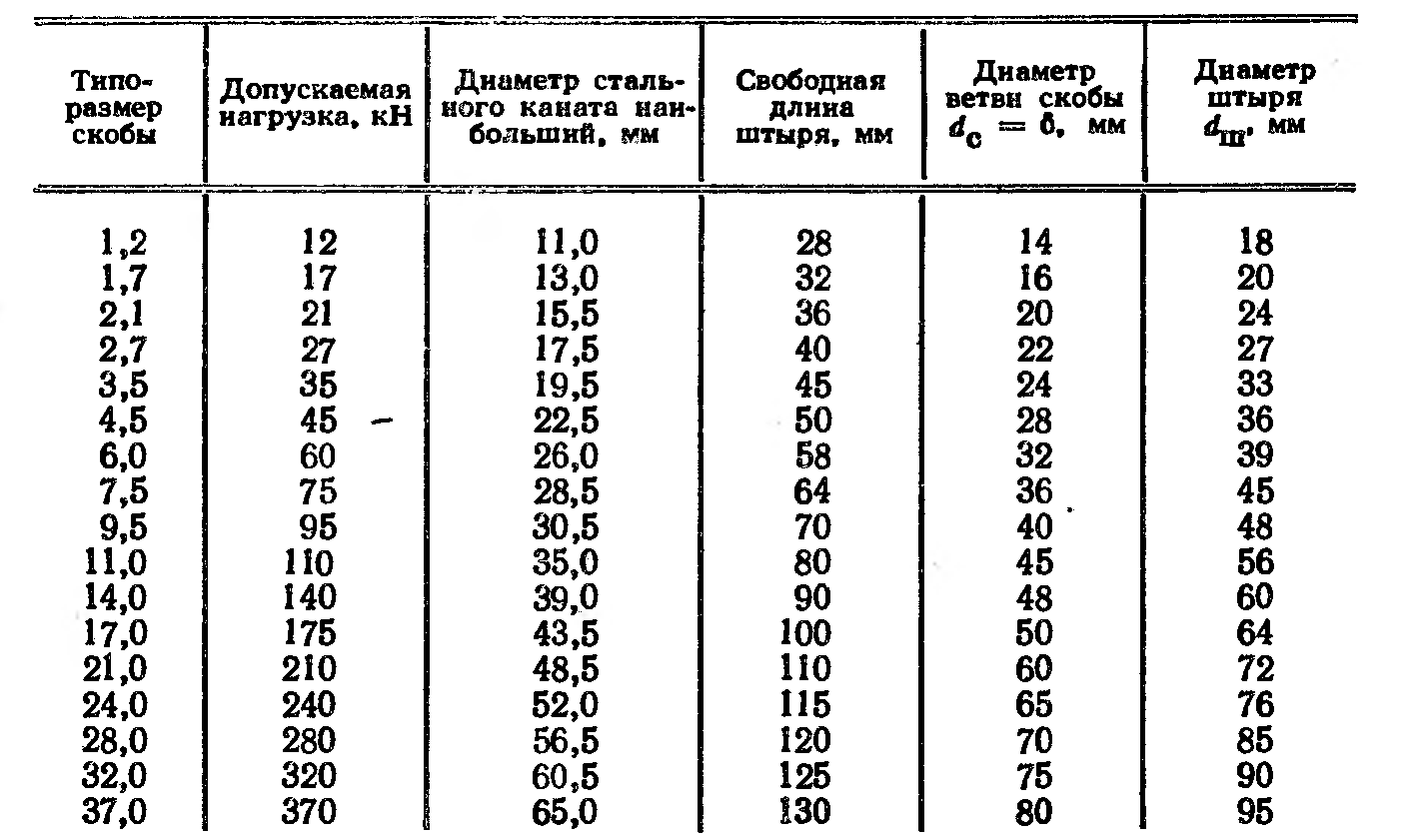

Таблиця 10. скоби такелажні

Рішення. 1. Знаходимо зусилля, що діє на скобу Р =

Знаючи зусилля, за табл. 10 вибираємо такелажне скобу типорозміру 11 зі наступній характеристикою: вільна довжина штиря l - 80 мм, діаметр гілки скоби dc = б = 45 мм, діаметр штиря dm ~ 56 мм

3.Проверяем ветви скобы на прочность при растяжении:

4. Визначаємо згинальний момент в штирі:

5. Знаходимо момент опору перерізу штиря:

6. Перевіряємо штир на міцність при згині:

7. Перевіряємо штир на зріз:

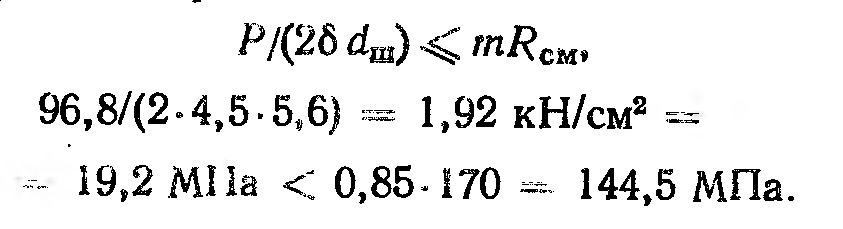

8. Перевіряємо отвори скоби на зминання:
