39. Плотность сетки морских скважин

Сетка скважин – характер взаимного расположения добывающих и нагнетательных скважин на эксплуатационном объекте с указанием расстояний между ними (плотность сетки). Скважины располагают по равномерной сетке и неравномерной сетке (преимущественно рядами). Сетки по форме бывают квадратными, треугольными и многоугольными. При треугольной сетке на площади размещается скважин больше на 15,5 %, чем при квадратной в случае одинаковых расстояний между скважинами.

Под плотностью сеткискважин подразумевают отношение площади нефтеносности к числу добывающих скважин. Вместе с тем это понятие очень сложное. Плотность сетки определяется с учетом конкретных условий. С конца 50-х годов месторождения эксплуатируются с плотностью сетки (30÷60)·10⁴ м²/скв.

Под сеткой скважинпонимают сеть, по которой размещаются добывающие и нагнетательные скважины на эксплуатационном объекте. Правильный выбор сетки скважин – важнейшее звено в обосновании рациональной системы разработки объекта. Поскольку затраты на бурение скважин – одна из наибольших частей капитальных затрат на разработку месторождения, необходимо предотвращать бурение лишних скважин, т. е. переуплотнение сетки. В то же время количество скважин должно быть достаточным для обеспечения необходимых темпов добычи нефти и возможно более высокого коэффициента извлечения нефти. Следовательно, необходимо обосновывать оптимальную сетку скважин.

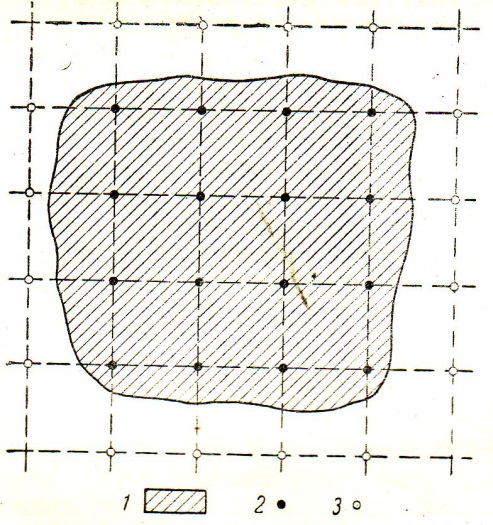

Разведка при расположении выработок или скважин по квадратной сетке.

1 – рудное тело; 2 – выработки или скважины, пересекшие рудное тело; 3 – выработки или скважины, показавшие отсутствие рудного тела (оконтуривающие)

40. Гравитационно-свайные мсп

Гравитационно-свайные МСПне сдвигаются с места уста­новки благодаря не только собственной массе конструкции, но и за счет дополнительного крепления сваями опорной их части к морскому дну. МСП этого типа бывают различных конструкций, как по конфигурации сооружения, так и сочетанию применяемых материалов.

Гравитационно-свайные основания на глубине более 300 м в большинстве случаев представляют собой форму треноги. Кон­струкция опорной части состоит из центральной колонны большо­го диаметра, поддерживаемой тремя наклонными опорами.

Колонны могут быть в виде сплошных металлических цилиндров больших диаметров или элементов ферменной конструкции. Например, в конструкции проекта «Трипод тауэр платформ» цен­тральная колонна диаметром 15 м поддерживается тремя наклон­ными колоннами диаметром 8 м. Толщина стенок всех колонн 160 мм.

Центральные колонны и боковые наклонные опоры в средней части связываются горизонтальными элементами жесткости и раскосами. Конструкция МСП устанавливается на четыре дон­ных фундамента, закрепленных сваями и связанных между собой А-образной стальной рамой.

Например, в проекте «Хайлант» центральная ферма-опора укреплена тремя боковыми наклонными фермами. Сечение всех ферм тре­угольное. Каждый силовой элемент изготовляется отдельным бло­ком. Масса центральной фермы 10 тыс. т, опор —4,5—5 тыс. т. На палубе предусматривается установка технологического обо­рудования массой 24 тыс. т и 16 направляющих колонн диамет­ром 712 мм. Масса основных конструкций 31 тыс. т, свай — 20 тыс. т. Расстояние от основной центральной фермы до основания опор 110м.

Опоры крепятся к центральной ферме на глубине от 40 до 79 м ниже уровня моря. Конструкции могут применяться на глубинах моря: первая — от 150 до 460 м и вторая — от 200 до 400 м.

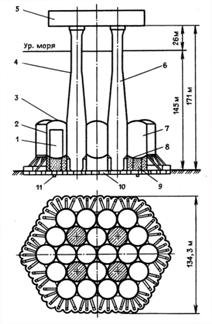

Рис. 23-Схема платформы типа «Кондип»:

1 — емкость с топливом; 2 -- стенки ячейки; 3 — верхняя крышка; 4 — опора хозяйственного оборудования; 5 — верхнее строение; 6 — буровая опорная колонна; 7 — хранилище нефти; 8 — нижняя крыш­ка; 9 — балласт; 10 — стальная юбка; 11 — штифт
