2.2. Построение графиков бытового газопотребления
Все районные потребители отличаются неравномерностью газопотребления по месяцам, дням недели, часам суток.
Графики бытового газопотребления более наглядно отражают количество расходуемого газа в различное время года, дни недели и часы суток, что очень удобно при проектировании систем газораспределения, планировке добычи топлива, а также при установке оборудования, обслуживающего ГРС, ГРП (ГРУ, ШРП) и др.
Расчет начинают с определения расхода газа каждого месяца, выбирают месяц, в течение которого расход газа является максимальным, затем производят расчет каждого дня недели этого месяца, выбирают день с максимальным расходом газа и по этому дню рассчитывают часовую нагрузку.
Результаты расчетов сводятся в таблицы и на основании произведенных расчетов строятся графики бытового потребления газа.
Расход газа для каждого месяца, м3/мес, определяется как
,
( 2.5)
где - доля данного месяца в общегодовом потреблении газа, %.
Таблица 2.4
Распределение потребления газа по месяцам
Месяц |
январь |
февраль |
март |
апрель |
май |
июнь |
июль |
август |
сентябрь |
октябрь |
ноябрь |
декабрь |
qn |
10.9 |
10.1 |
10.2 |
9.6 |
9 |
6.7 |
5.9 |
5.1 |
6.4 |
7.8 |
8.7 |
9.6 |
Максимальный расход газа приходится на январь, следовательно, в дальнейшем он используется как расчетный.
Определяем расход газа бытовыми потребителями в январскую неделю, м3/нед.:
.
(2.6)
Расход газа на каждый день январской недели, м3/мес, определяется:
( 2.7)
где qn - доля данного дня в недельном потреблении газа, %.
Таблица 2.5
Распределение потребления газа по дням недели
Дни недели |
понедельник |
вторник |
среда |
четверг |
пятница |
суббота |
воскресенье |
qn |
13 |
13.2 |
13.3 |
13.4 |
15.4 |
18 |
13.7 |
Далее производим расчет часового расхода газа по самому нагруженному дню недели, который, как правило, приходится на субботу. Расчет выполняют следующим образом:
,
(2.8 )
где qn - доля часа в дневном потреблении газа, %.
Таблица 2.6
Распределение потребления газа по часам суток
Часы суток |
0-1 |
1-2 |
2-3 |
3-4 |
4-5 |
5-6 |
6-7 |
7-8 |
8-9 |
9-10 |
10-11 |
11-12 |
qn |
1.5 |
0.5 |
0.2 |
0.2 |
0.2 |
0.5 |
3.0 |
4.4 |
5.5 |
6.0 |
6.0 |
5.5 |
Окончание табл. 2.6
Часы суток |
12-13 |
13-14 |
14-15 |
15-16 |
16-17 |
17-18 |
18-19 |
19-20 |
20-21 |
21-22 |
22-23 |
23-24 |
qn |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
6.0 |
6.5 |
7.0 |
6.5 |
5.8 |
4.3 |
2.9 |

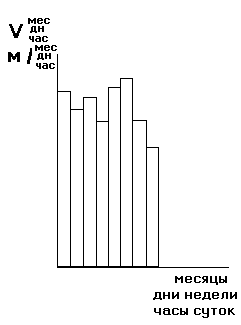

По результатам расчетов выполняется построение трех графиков газопотребления. Пример приведен на рис. 2.1.
Рис. 2.1. График газопотребления по дням недели
Максимальные нагрузки на графиках выделить. Примеры оформления графиков по месяцам, дням недели и часам суток см. в прил. 4.
