Выбор вариантов для контрольной работы №2
Номер варианта |
Трудоемкость сборки одной машины, ч |
Объем выпуска собираемых машин, шт |
Номер варианта |
Время на подгонку (выпуск) детали, мин |
Объем выпуска собираемых деталей, шт |
1 |
62 |
500 |
1 |
76,45 |
45000 |
2 |
65 |
525 |
2 |
75,25 |
46000 |
3 |
66 |
537 |
3 |
72,35 |
46500 |
4 |
67 |
540 |
4 |
73,50 |
45600 |
5 |
68 |
545 |
5 |
70,45 |
47200 |
6 |
70 |
552 |
6 |
64,45 |
48000 |
7 |
75 |
560 |
7 |
62,50 |
45200 |
8 |
81 |
565 |
8 |
63,85 |
49300 |
9 |
84 |
570 |
9 |
70,45 |
50000 |
10 |
90 |
650 |
10 |
75,25 |
52000 |
Приложение П4
Наименование, оборудование, модель |
Размеры – длина и ширина, мм |
Масса, кг |

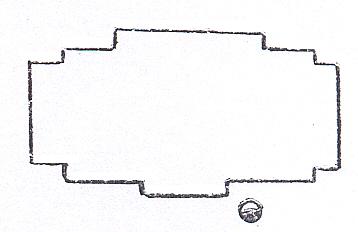

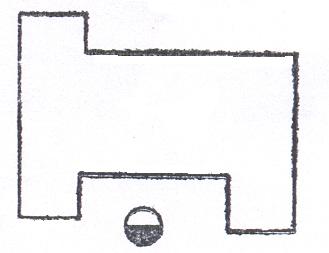

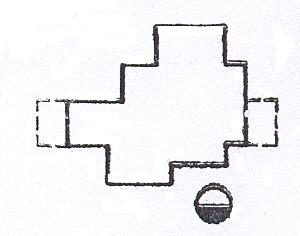

Обозначение в плане М 1:100 |
Токарный гидрокопировальный полуавтомат. Модель 1722 |
3235×2403 |
5500 |
|
Токарный станок с ЧПУ Модель КТ-12А |
3500×2750 |
6300 |
|
Токарно-револьверный станок. Модель 1А365Б |
3700×1530 |
3350 |
|
Вертикально-сверлильный станок. Модель 2А125 |
980×927 |
927 |
|
Резьбонарезной полуавтомат с вращающейся головкой. Модель 5Д 07 |
1500×735 |
1150 |
|
Шпоночно-фрезерный станок. Модель 692М |
1960×1400 |
1250 |
|
Контрольный стол |
2000×1500 |
450 |
|
Испытательный стенд |
2500×1500 |
2400 |
|
Продолжение прилож. 4
Наименование, оборудование, модель |
Размеры – длина и ширина, мм |
Масса, кг |
Обозначение в плане М 1:100 |
Сборочный агрегат |
3000×2000 |
1200 |
|
Ленточно-полировальный станок. Модель 3890 |
960×500 |
300 |
|
Зубошевинговальный полуавтомат. Модель ССА-44 |
2750×1160 |
4000 |
|
Зубофрезерный универсальный полуавтомат. Модель 5Е32 |
2810×1640 |
8700 |
|
Зубопритирочный полуавтомат. Модель 5П720
|
1480×1580 |
1400 |
|
Универсальный контрольнообкатный станок. Модель 5А725
|
2235×2305 |
4000 |
|
Шлицефрезерный автомат. Модель 694
|
900×850 |
400 |
|
Двухсторонний фрезерно-центровальный полуавтомат барабанного типа. Модель МР-76А |
2435×1415 |
6100 |
|
Продолжение прилож. 4
Наименование, оборудование, модель |
Размеры – длина и ширина, мм |
Масса, кг |
Обозначение в плане М 1:100 |
Круглошлифовальный полуавтомат. Модель 3А152 |
3100×2100 |
4200 |
|
Внутришлифовальный автомат. Модель 3485В |
2250×1200 |
4700 |
|
Бесцентрошлифоваль-ный полуавтомат. Модель 3А180
|
1560×1215 |
1476 |
|
Двухсторонний торцешлифовальный автомат. Модель 3344А-Е |
3620×2555 |
11000 |
|
Зубошлифовальный станок. Модель 5А832
|
2315×2160 |
3700 |
|
Желошлифовальный станок. Модель 4К025 |
2200×1750 |
3500 |
|
Доводочный станок. Модель Б2Ш |
1490×1380 |
1400 |
|
Продолжение прилож. 4
Наименование, оборудование, модель |
Размеры – длина и ширина, мм |
Масса, кг |
Обозначение в плане М 1:100 |

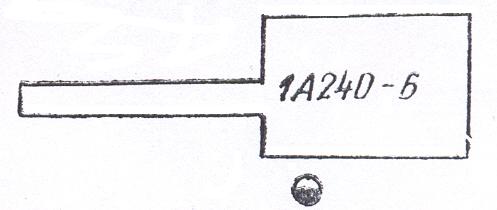

Автоматно-токарный. Модель 1А240-6 |
6000×2000 |
8600 |
|
Токарный полуавтомат. Модель 1265ПМ8 |
6000×2100 |
9200 |
|
Плоскошлифовальный. Модель 3Б756 |
4250×2300 |
4300 |
|
Сверлильный агрегатный С35 |
2300×1000 |
1200 |
|
Зубострогальный. Модель 5А250 |
2200×1700 |
4000 |
|
Агрегатный С45 |
3700×2200 |
5600 |
|
Плоскошлифовальный типа «Джустина» |
4200×2300 |
8100 |
|
Зубострогальный. Модель 5А520 |
2400×2100 |
5000 |
|
Продолжение прилож. 4
Наименование, оборудование, модель |
Размеры – длина и ширина, мм |
Масса, кг |
Обозначение в плане М 1:100 |
Токарно-винторезный. Модель 1А620К |
2800×1700 |
3250 |
|
Горизонтально-фрезерный. Модель 6А83Г |
3280×2300 |
3500 |
|
Долбежный станок. Модель 7А412 |
2000×1200 |
2100 |
|
Горизонтально-протяжный станок. Модель 7305 |
3500×1200 |
5200 |
|

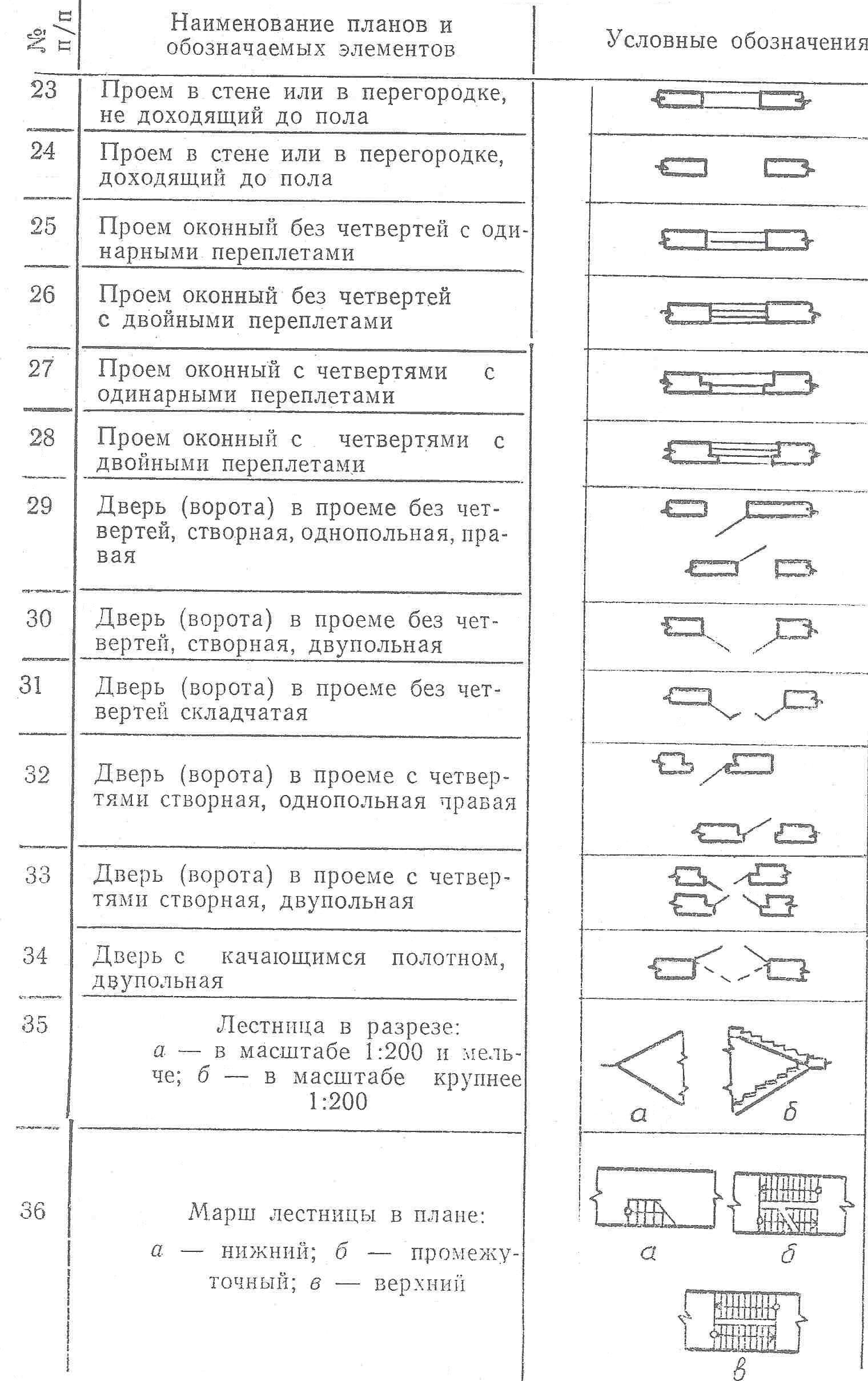

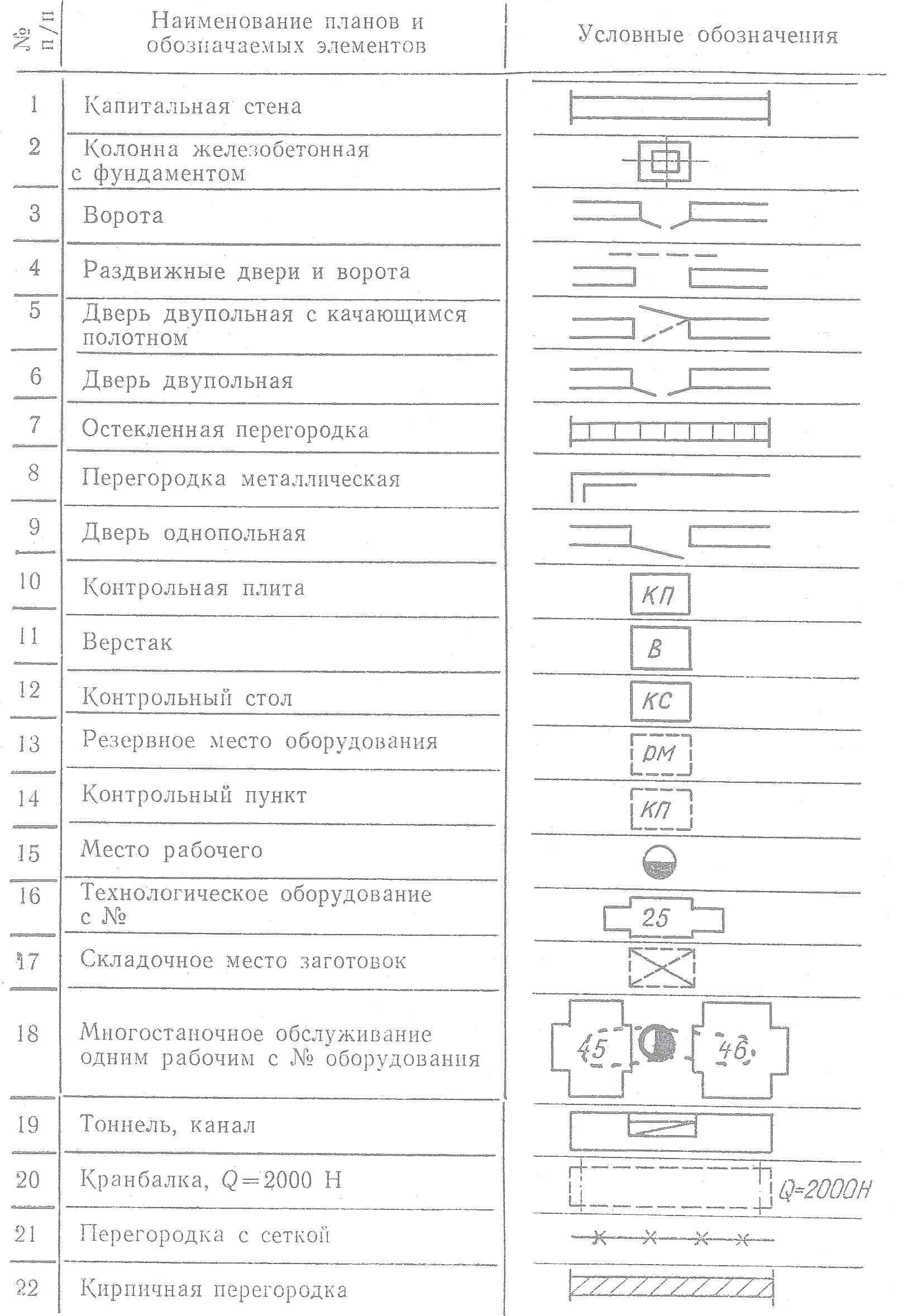

Приложение П5
|
Продолжение прилож. 5
