3. Гидротехнические сооружения. Геодезическое обеспечение проектирования и строительства гэс.
Гидротехнические сооружения предназначены для использования водных ресурсов и борьбы с водной стихией. Они позволяют решать следующие задачи:
Использование энергии рек на ГЭС
Решение транспортных проблем
Гидромелиорация земель
Водоснабжение городов и промышленных объектов.
Различают гидротехнические сооружения:
-по виду водоёма
а) речные, б) озерные, в) морские
-по хар-ру воздействия на водный поток
а) водоподпорные соор (плотины, дамбы)
б) водопроводящие соор (каналы, трубопроводы)
в) регуляционные (берего- и дноукрепительные системы, ледозащитные стены)
-специальные виды гидротехнических сооружений
а) здания ГЭС
б) судоходные шлюзы
в) портовые, мелиоративные и лесопропускные соор
г) очистные соор
д) соор для рыболовства
Гидроузел – группа соор, связанных общей водохозяйственной целью и местоположением.
Состав работ при изысканиях, проектировании и строительстве гидротехнических сооружений:
1. Геод. работы для составления топографических и гидрографических планов и продольных профилей рек для обслуживания инженерно – геологических, гидрологических и др. видов изысканий и работ
2. Исходное и съёмочное пл-выс геод. обоснование
3. Съёмки, в том числе и русловые в различных масштабах
4. Работы по выносу в натуру контура водохранилища
5. Определение объёма водохранилища
6. Вынос в натуру осей плотины и других зданий и соор гидроузла
7. Разбивочные работы при выполнении земляных, бетонных работ, при монтаже металлоконструкций и гидроагрегатов и т.д.
8. Геод. работы, связанные с установкой в проектное положение тех оборудования и его выверка в период строительства и эксплуатации
9. Наблюдение за осадками и деф. оснований и фундаментов зд и соор, технол. оборудования в период строительства и эксплуатации
При проектировании для детального изучения рельефа проводится крупномасштабная топосъёмка (1:500 – 1:1000 с h=0,5-1м). Для составления продольных профилей выполняют геометрическое нивелирование. Для больших рек – 1, 2 класс, для остальных – 2,3,4 класс.
При проектировании плотин большое значение имеет выбор высоты нормального подпорного уровня Ннпу – это наивысший уровень верхнего бьефа. Эта отметки определяет величину напора и расчетную величину напора, и расчетную величину ГЭС, а также границы контура водохранилищ.
Билет 27

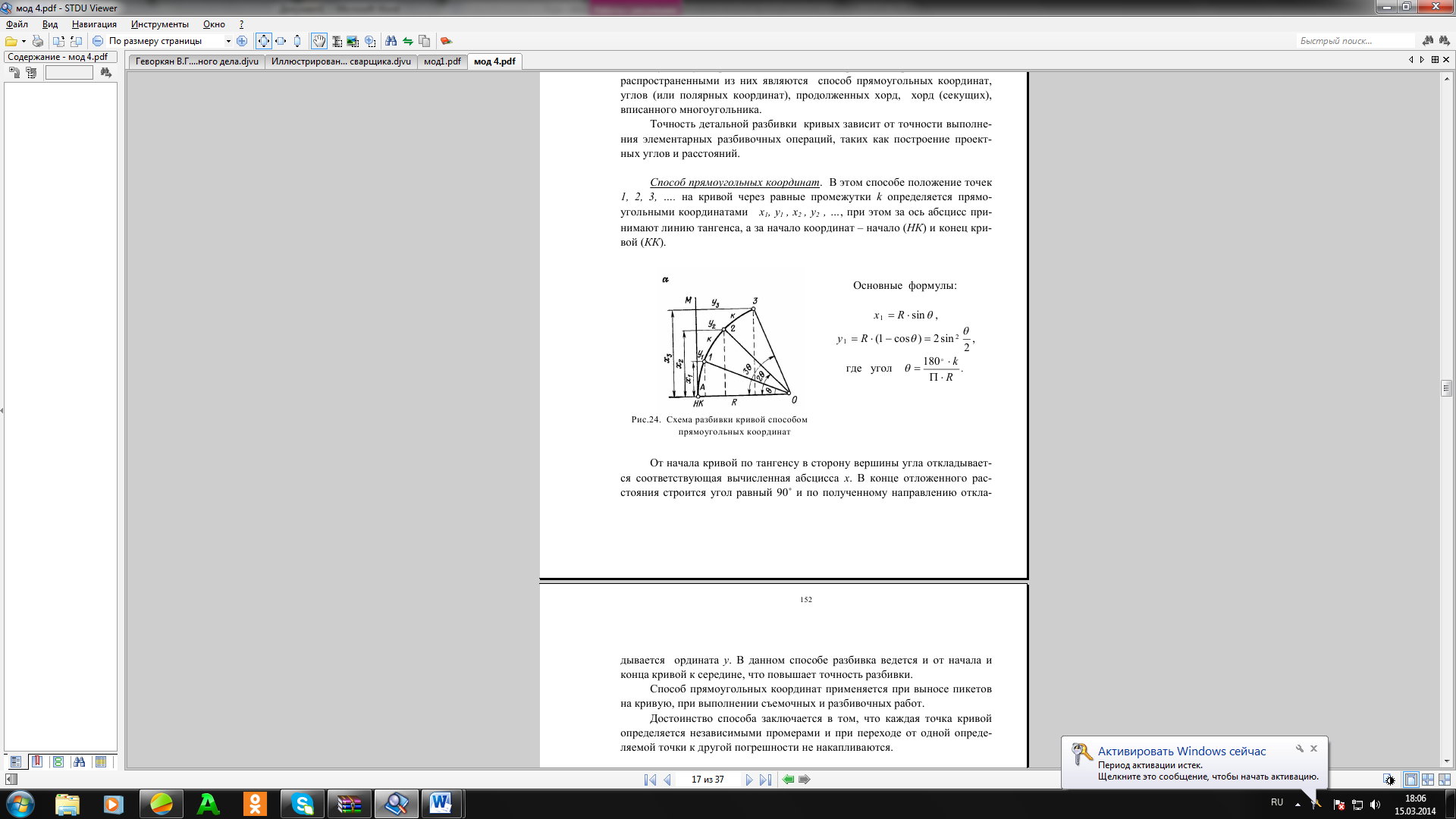

1. Детальная разбивка кривых способом прямоугольных координат
В этом способе положение точек 1,2,3…. на кривой через равные промежутки k определяется прямоугольными координатами х1, у1, х2, у2, …, при этом за ось абсцисс принимают линию тангенса, а за начало координат-начало (НК) и конец кривой (КК).
От начала кривой по тангенсу в сторону вершины угла откладывается соответствующая вычисленная абсцисса х. В конце отложенного расстояния строится угол 90◦ и по полученному направлению откладывается ордината у. В данном способе разбивка ведется и от начала и конца кривой к середине, что повышает точность разбивки.
Способ прямоугольных координат применяется при переносе пикетов на кривую, при выполнении съемочных работ и разбивочных работ.
Достоинство способа заключается в том, что каждая точка кривой определяется независимыми промерами и при переходе от одной определяемой точки к другой погрешности не накапливаются.
