Способы плановой установки и выверки конструкций и оборудования.
Положение оси может быть задано струнным или оптическим прибором, поэтому различают струнный, струнно-оптический и оптический способы плановой установки.
В струнном способе между закрепленными точками осей А и В с помощью грузов натягивают калиброванную струну диаметром 0,1 – 0,5 мм, которую принимают за технологическую ось. В местах установки оборудования подвешивают легкие нитяные отвесы. Когда струна фиксирует параллель оси, то расстояние от нее до устанавливаемых элементов откладывают с помощью концевых приборов с микрометрами.
Источники ошибок струнного способа: боковое давление воздуха, неточность установки струны над опорными знаками при ее поднятии или подвеске из-за провеса, колебание струны в процессе измерений и проектирование струны отвесом на соответствующие точки оборудования.
Для повышения точности измерения применяют индикаторы с электроконтактным способом фиксирования отсчета. При высокоточных створных измерениях для измерения величины нестворности применяют приборы с фотоэлектрической регистрацией отсчета.

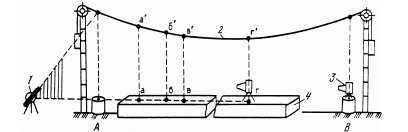

В струнно-оптическом способе монтажная ось задается натянутой струной, а проектирование ее на точки монтируемых конструкций осуществляется при помощи оптических приборов (теодолитов, приборов вертикального проектирования, специальных микроскопов на передвижном устройстве).
Для струнно-оптического способа свойственны некоторые погрешности, характерные и для струнного способа: неточность разбивки и закрепления монтажной оси; отклонение струны в горизонтальной плоскости вследствие ветрового давления; колебания струны и появляются другие ошибки: установки в створ монтажной оси, проектирования струны оптическим прибором, из-за освещения.
Средняя
квадратическая погрешность проектирования
струны теодолитом в линейной мере может
быть вычислена по формуле
h – высота струны над прибором; τ – цена деления уровня на алидаде горизонтального круга; Г – увеличение зрительной трубы теодолита. Эту же погрешность для прибора вертикального проектирования с компенсатором вычисляют по формуле:
где 0,5" – погрешность установки визирного луча в вертикальной плоскости.
В способе оптического визирования монтаж конструкций и оборудования производится при помощи зрительной трубы и визирных марок. Монтажной осью служит линия визирования, задаваемая оптическим прибором (теодолитом, нивелиром и специальными оптическими приборами, снабженными зрительной трубой большого увеличения и отсчетным устройством в виде окулярного микрометра или микроскопа).
Лучевые способы. В этих способах монтажная ось задается лазерным пучком лазерных приборов: визиров, теодолитов, нивелиров и др. Особенность способа в том, что визирная линия лазерного прибора видима. Установка конструкций и выверка выполняется также как и в оптическом способе.
