Определение геометрических параметров резервуаров для нефти и нефтепродуктов.
При полном обследовании резервуара выполняются следующие геодезические работы:
1. Нивелирование наружного контура днища.
2. Площадное нивелирование днища внутри резервуара.
3. Измерение геометрической формы стенки с целью определения величины ее отклонения от вертикали.
Геодезические измерения выполняют с точностью 1мм. Порядок из выполнения следующий.
На наружном контуре днища не реже чем через 6 м намечают точки, соответствующие вертикальным стыкам 1-ого пояса, начиная от приемо-раздаточного патрубка с нумерацией по часовой стрелке, что возможно при отсутствии изоляции (рис.9.9). При наличии изоляции, к наружному контуру днища должны быть приварены специальные осадочные марки, выступающие наружу через изоляционной слой.
Рис. 9.9. Схема нивелирования наружного контура днища
От исходного нивелирного репера производится нивелирование намеченных точек (осадочных марок) по днищу резервуара. Допускается одновременное нивелирование группы резервуаров (рис.9.10).

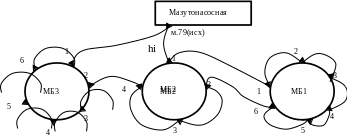

Рис.9.10. Схема нивелирования наружных контуров днища группы резервуаров.
После нивелирования определяют отметки всех точек по каждому резервуару. Результаты нивелирования наносят на схему (рис.9.11) и выполняют анализ. При анализе руководствуются предельно допустимыми отклонениями наружного контура днища резервуара, представленными в таблице 1 (т.19, СНиП 3.03-01.87 «Несущие и ограждающие конструкции)
Рис. 9.11. Схема с результатами нивелирования наружного контура днища резервуара
(отметки даны в метрах)
Площадное нивелирование днища резервуара выполняют для определения высоты выпучин (вмятин). Количество точек по днищу намечают из расчета, что на днищах диаметром до 12 м предельная площадь хлопуна равна 2м2 (допуск на высоту выпучин (вмятин) составляет 150 мм), а на днищах диаметром более 12 м предельная площадь хлопуна составляет 5м2 (допуск на высоту выпучин (вмятин) -180мм). Результаты нивелирования наносят на схему и производят анализ по вышеуказанным требованиям.
Измерение геометрической формы стенки производят с целью определения величины ее отклонения от вертикали.
С
хема
работы с теодолитом изображена на
рис.9.12.
Отсчетная
вертикаль
стоянка теодолита
Рис. 9.12. Схема определения отклонений стенки резервуара от вертикали инструментальным способом
Отсчеты по горизонтальному кругу теодолита берут вблизи точек пересечения образующих с поясами резервуара. За отсчетный ноль, как правило, принимают точку пересечения с нулевым поясом резервуара.
Величину отклонения l от вертикали находят по формуле
. (9.19)
По значениям l строим график отклонения образующих резервуара от вертикали. При анализе графика руководствуются допусками, представленными в табл.20 СНиП 3.03.01-87.
Отклонения от вертикали определяют либо путем непосредственного измерения с помощью линейки по поясам величин отклонений стенки от вертикали, обозначенной отвесом, подвешенным на специальный крюк в верхней части резервуара, либо с помощью теодолита (способом малых углов). Для определения отклонений по вертикали стенок резервуара способом малых углов требуется точность угловых измерений – 4", измерения базиса – 10 мм [33].
