2.Геодинамические полигоны аэс.
В пределах района строительства обычно выбираются два альтернативных пункта строительства АЭС, на которых выполняются комплексные исследования.
Геодезические работы на пунктах строительства ведутся не менее трех лет и включают 5-6 циклов повторных линейных и нивелирных измерений. Для проектирования геодезических работ на каждый пункт строительства должна быть составлена тектоническая схема в масштабе 1:50000 – 1:100000, на которой показываются потенциально активные зоны.
С
хемы
нивелирных построений пунктов
строительства АЭС выбирают в зависимости
от расположения разломов и условий
местности, но, как правило, они должны
состоять из замкнутого хода, расположенного
вдоль границы участка. Указанный полигон
рассекается 2-3 линиями, проходящими
вкрест потенциально активным разломам.
Периметры образованных замкнутых
полигонов не должны превышать 40 км.
Расстояние между смежными реперами
1-1,5 км. Требуемая точность нивелирования
0,3 мм/км, что может быть достигнуто по
методике нивелирования I класса повышенной
точности. Схема нивелирных построений
на пункте строительства АЭС представлена
на рис. 19.

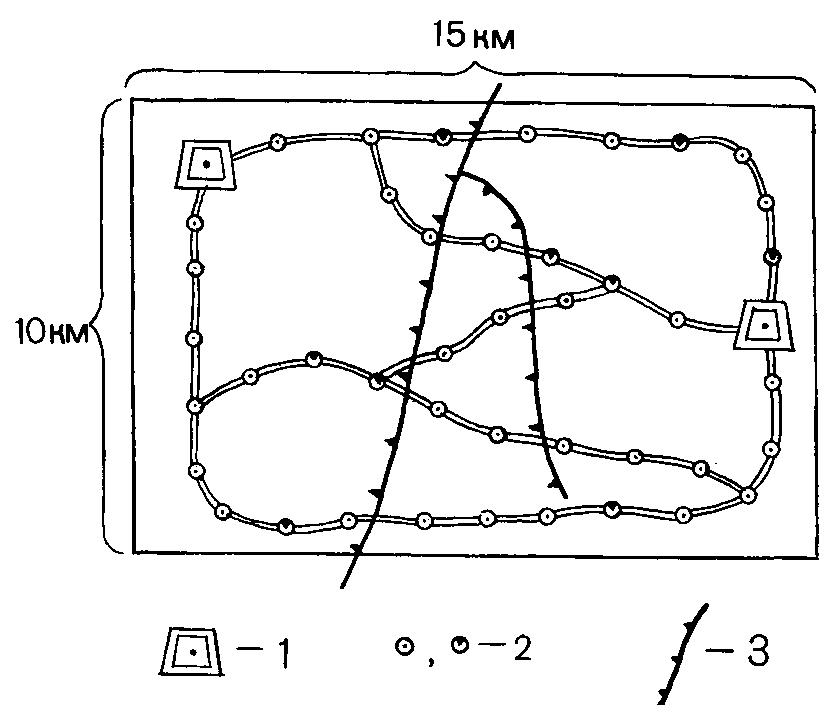

Рис. 19. Схема нивелирования на пункте строительства АЭС:
1 – глубинные реперы;
2 – грунтовые и скальные нивелирные знаки;
3 – тектонические нарушения
Высотные сети должны быть привязаны к государственной высокоточной нивелирной сети и по возможности совмещены с пунктами плановых сетей. Закрепление нивелирных линий производится грунтовыми и скальными реперами стандартных типов. При этом отдается предпочтение скальным реперам, заложенным в выходы коренных скальных пород. На каждом пункте строительства АЭС желательно заложить два глубинных репера на участках, наиболее удаленных от разломов. При невозможности закладки глубинных реперов их заменяют на фундаментальные. Закладку всех реперов следует выполнять в присутствии геолога способом бурения с соблюдением необходимых мер для исключения сезонных и климатических влияний на устойчивость реперов. Первое нивелирование рекомендуется выполнять не ранее, чем через год после закладки. Минимальный срок - два месяца после закладки. На пунктах строительства АЭС вдоль нивелирных линий рекомендуется также выполнять повторные гравиметрические измерения.
Для изучения горизонтальных деформаций используются локальные плановые построения, вид которых показан на рис. 20.

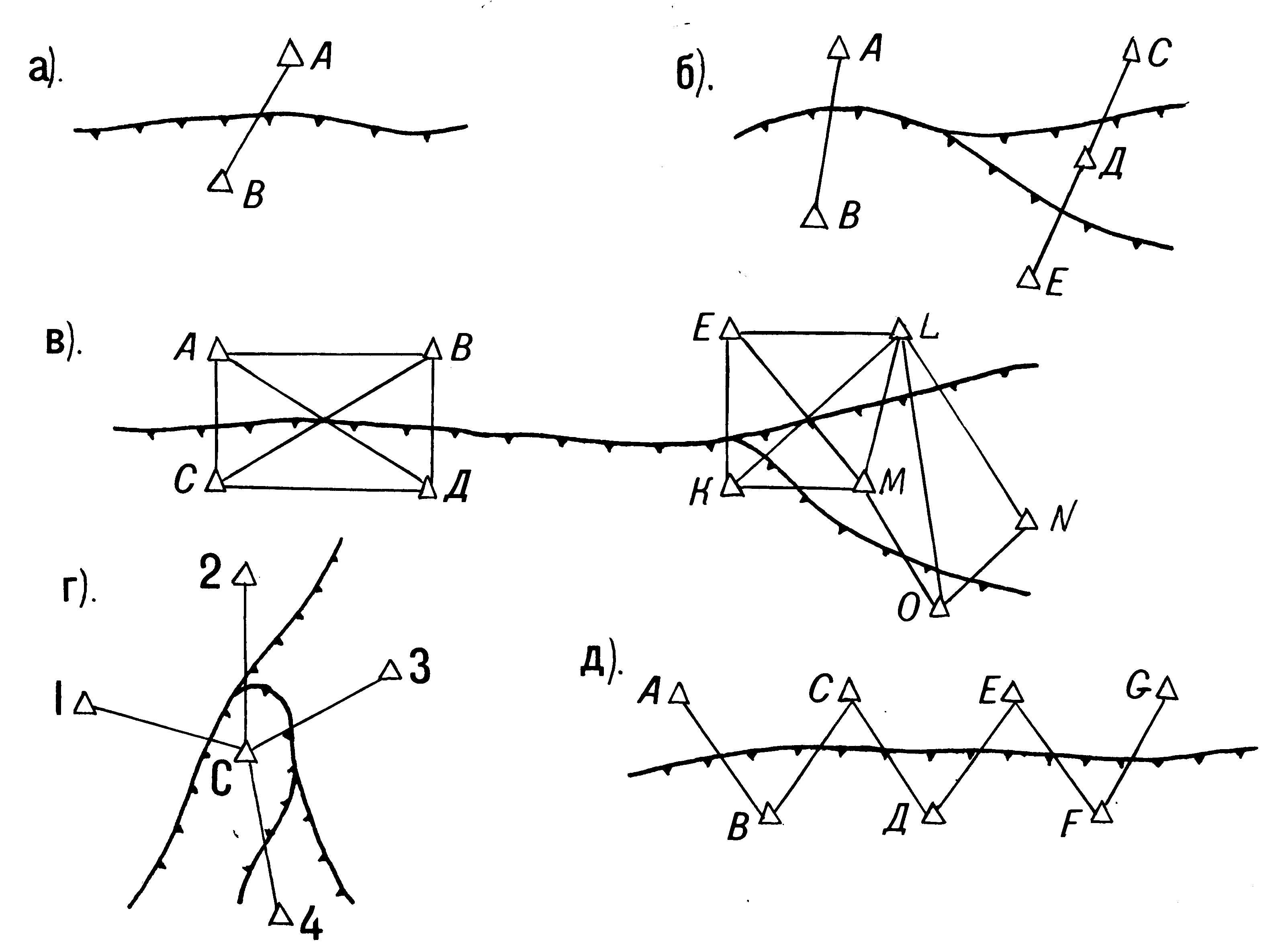

Рис. 20. Схема плановых построений на пунктах строительства АЭС:
а – отдельная линия, секущая разлом; б – отдельная и створные линии;
в – геодезические четырехугольники (отдельные и спаренные);
г – многолучевые системы (центральная обсерватория): ΔС – центральный пункт, на котором устанавливается светодальномер; Δ1, Δ2, Δ3, Δ4 – отражательные станции;
д – светодальномерный траверс
На практике все перечисленные виды плановых построений могут использоваться в сочетании друг с другом.
Длины измеряемых линий в таких построениях не должны превышать 3 км, а средние квадратические ошибки их измерения – 5 мм.
Линейные измерения на пунктах строительства АЭС желательно выполнять с земли. В качестве центра пункта плановой сети можно рекомендовать железобетонный столб, заложенный ниже глубины промерзания грунта согласно требованиям к закладке центров государственной плановой сети. Верхняя грань этого столба должна находиться на высоте, удобной для наблюдений, и служить подставкой для установки инструментов, снабженной устройством для принудительного центрирования.
Пункты плановой сети по возможности должны быть совмещены с пунктами нивелирной сети. В случае их совмещения на рекомендуемом центре – столбе следует заложить еще нивелирный центр. На пунктах строительства рекомендуется следующее распределение по времени циклов повторных геодезических измерений в течение трех лет:
1 цикл – лето 1-го года исследований;
2 цикл – весна 2-го года (период протаивания грунта);
3 цикл – лето 2-го года;
4 цикл – осень 2-го года (период промерзания грунта);
5 цикл – лето 3-го года.
Три летних цикла геодезических измерений позволят получить информацию о тектонических деформациях исследуемых территорий. Весенне-осенний циклы измерений дадут сведения о характеристиках гидротермических движений земной поверхности.
Результаты исследований на пунктах строительства АЭС позволят выбрать максимально устойчивые участки под площадки строительства АЭС размером 3х3 км.
