Билет 9

1.Геодезическая строительная сетка, назначение и требования к точности.

Геодезическая строительная сетка представляет собой систему геодезических пунктов, расположенных в вершинах квадратов или прямоугольников. Стороны строительной сетки ориентируют параллельно осям зданий или красным линиям застройки. В зависимости от размеров строительной площадки и объектов строительная сетка закрепляется основными и дополнительными пунктами. Стороны основных фигур сетки выбирают длиной 50, 100, 200 или 400 м. При строительстве многоэтажных зданий стороны строительной сетки принимают равными 25, 30, 50 м. Строительная сетка представляет собой закрепленную на местности систему прямоугольных координат, облегчающую привязку осей сооружений и производство разбивочных работ.

Требования к точности построения строительной сетки определяют исходя из ее назначения.

При проектировании строительной сетки ее пункты следует намечать по генеральному плану в местах вне зоны земляных работ, где можно обеспечить их устойчивость и удобство использования.

Вынос в натуру строительной сетки с соблюдением (в пределах заданной точности) намеченных мест расположения ее вершин производят в несколько этапов. Первоначально выносят в натуру исходные направления. Наиболее часто для выноса на местность исходного направления используют пункты планового геодезического обоснования, расположенные на строительной площадке. По координатам углов строительной сетки и исходных пунктов на основе решения обратных задач вычисляют необходимые для выноса в натуру разбивочные элементы. Для исключения возможных грубых ошибок предусматриваются контрольные определения правильности выноса исходного направления.

Вынос проекта строительной сетки в натуру производится от ближайших пунктов геодезической сети, а при их отсутствии — от четких местных предметов и контуров, надежно отображенных на крупномасштабном топографическом плане. Сначала относительно геодезических пунктов на мест­ность выносят не менее трех точек, например D, M, A, одной из линий сетки (см. рисунок 1). Вынос производят полярным способом, угловыми или линейными засечками или промерами от твердых контуров. Линии выноса допускается измерять с относительной погрешностью от 1:1000 до 1:2000, углы — от 30 до 60. Окончательно точки выставляют в створ AD по теодолиту. Между ними устанавливаются проектные расстояния АМ и МD с погрешностью до 0,03 м. В процессе разбивки пункты закрепляют временными знаками.

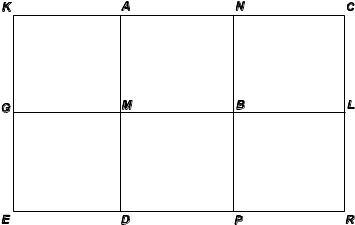

Рисунок 1 — Схема плановой разбивочной сети строительной площадки

Осевой способ разбивки строительной сетки применяют для строительных площадок площадью до 10 га. На местности в вынесенной точке М относительно линии DМА строят две перпендикулярные к ней оси МG и МL. Вдоль каждой оси от точки М откладывают отрезки МВ, ВL, МG, равные сторонам сетки. В точках G, В, L, А, D строят прямые углы с точностью от 10 до 30 и вдоль полученных направлений разбивают и закрепляют временные знаки (точки) К, N, С, Е, Р, R. Затем в точках А и D строят перпендикуляры и проверяют положение пунктов на сторонах КС и ЕR сетки. Допустимые величины абсолютных невязок в точках Е, К, С, R, … принимают от 0,03 до 0,05 м. Временные знаки заменяют постоянными железобетонными и через центры на них прокладывают полигонометрические ходы, уравнивают их и вычисляют окончательные координаты центров.

При разбивке сетки способом редуцирования сначала производят предварительную разбивку сетки квадратов относительно вынесенной стороны АD (см. рисунок 1). Прямые углы задают с погрешностью от 15 до 20, длины сторон — с относительной погрешностью 1:5000. Вершины сетки закрепляют устойчивыми знаками с пластинами в верхнем торце размером 3030 см. На пластину наносят временную метку центра знака. Через все метки прокладывают замкнутые полигонометрические ходы, опирающиеся на исходные пункты триангуляции или полигонометрии первого порядка. Затем вычисляют координаты временных меток и сравнивают их с проектными. Решая обратные геодезические задачи, вычисляют направление и величину редукций. Затем на пластине обозначают редуцированное положение каждого центра. Точность положения центров проверяют контрольными измерениями углов и сторон сетки. Отклонения длины сторон не должны превышать от 10 до 25 мм, а величины углов — от 10 до 15.
