3.Определение геометрических параметров резервуаров для нефти и нефтепродуктов.

Нивелирование наружного контура днища.

На наружном контуре днища не реже чем через 6 м намечают точки, соответствующие вертикальным стыкам 1-ого пояса, начиная от приемо-раздаточного патрубка с нумерацией по часовой стрелке, что возможно при отсутствии изоляции (рис.9.9). При наличии изоляции, к наружному контуру днища должны быть приварены специальные осадочные марки, выступающие наружу через изоляционной слой.

От исходного нивелирного репера производится нивелирование намеченных точек (осадочных марок) по днищу резервуара. Допускается одновременное нивелирование группы резервуаров (рис.9.10).

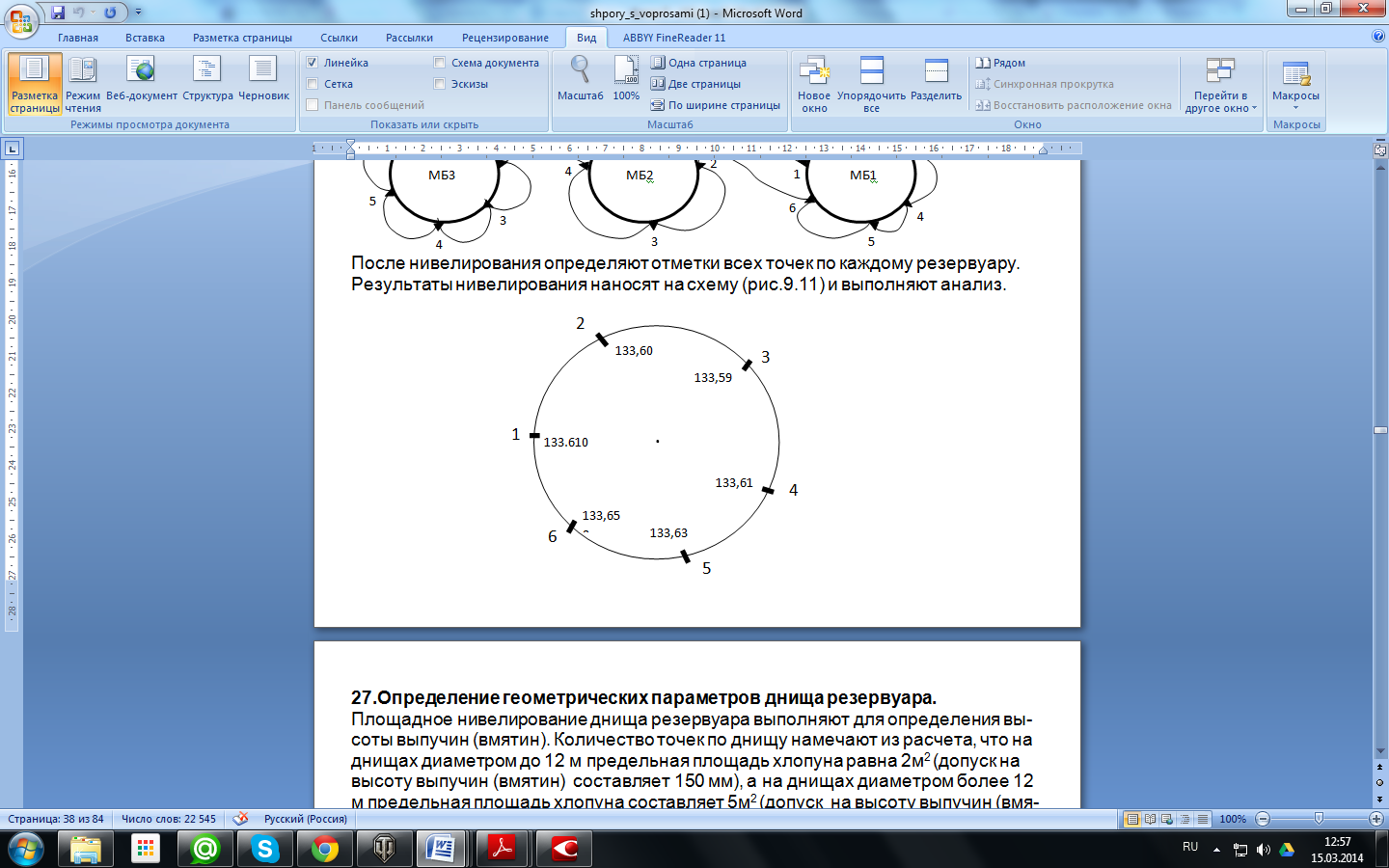

После нивелирования определяют отметки всех точек по каждому резервуару. Результаты нивелирования наносят на схему (рис.9.11) и выполняют анализ.

Определение геометрических параметров днища резервуара.

Площадное нивелирование днища резервуара выполняют для определения высоты выпучин (вмятин). Количество точек по днищу намечают из расчета, что на днищах диаметром до 12 м предельная площадь хлопуна равна 2м² (допуск на высоту выпучин (вмятин) составляет 150 мм), а на днищах диаметром более 12 м предельная площадь хлопуна составляет 5м² (допуск на высоту выпучин (вмятин) -180мм). Результаты нивелирования наносят на схему и производят анализ по вышеуказанным требованиям.

Находят максимальное отклонение любых точек и максимальное отклонение соседних точек .Делают вывод в соответствии с допуском.

Измерение геометрической формы стенки резервуара.

Измерение геометрической формы стенки производят с целью определения величины ее отклонения от вертикали.

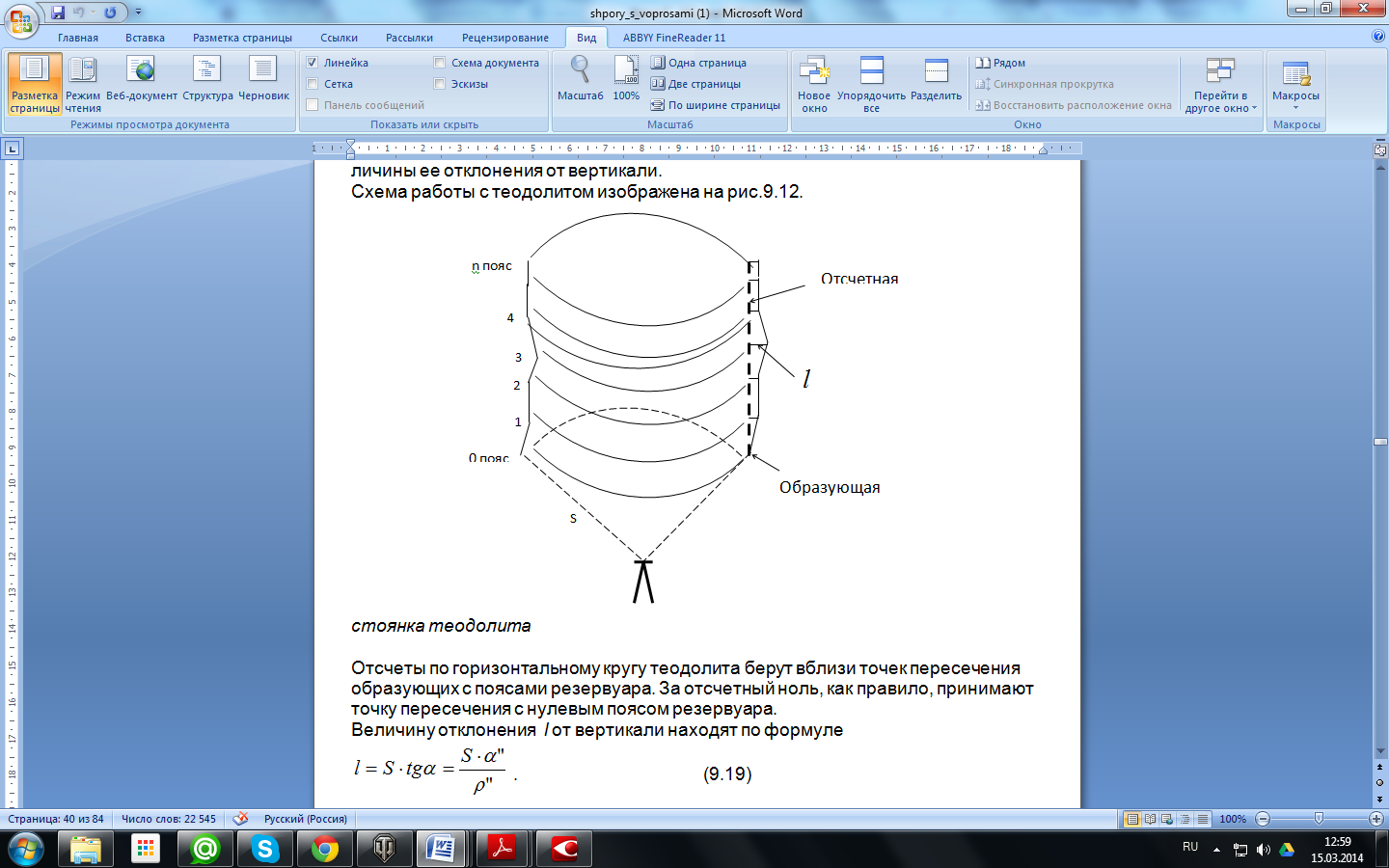

Схема работы с теодолитом изображена на рис.9.12.

О тсчеты по горизонтальному кругу теодолита берут вблизи точек пересечения образующих с поясами резервуара. За отсчетный ноль, как правило, принимают точку пересечения с нулевым поясом резервуара.

Величину отклонения l от вертикали находят по формуле

. (9.19)

По значениям l строим график отклонения образующих резервуара от вертикали. Отклонения от вертикали определяют либо путем непосредственного измерения с помощью линейки по поясам величин отклонений стенки от вертикали, обозначенной отвесом, подвешенным на специальный крюк в верхней части резервуара, либо с помощью теодолита (способом малых углов). Для определения отклонений по вертикали стенок резервуара способом малых углов требуется точность угловых измерений – 4", измерения базиса – 10 мм .

Билет 8

2)

Геодинамический полигон" (ГДП) обычно понимают целесообразно выбранную территорию, в пределах которой ведется комплекс регулярных астрономо-геодезических и гравиметрических наблюдений, нацеленный на определение количественных характеристик деформаций земной коры и изменений локального гравитационного поля, а также на изучение развития этих явлений во времени [38].

В зависимости от того, какие причины вызвали исследуемые деформации (тектонические процессы внутри Земли или хозяйственная деятельность человека) ГДП подразделяются на прогностические, техногенные и ГДП АЭС. Прогностические ГДП создаются в сейсмоактивных районах и в районах действующих вулканов. Техногенные ГДП развиваются в районах строительства и эксплуатации крупных гидроэлектростанций с высотными плотинами (так называемые ГДП ГЭС), а также в местах добычи полезных ископаемых и интенсивного использования подземных вод. Особое место в классификации полигонов занимают ГДП АЭС, так как они развиваются в период, предшествующий строительству атомной электростанции, для поиска максимально надежной стабильной площадки на земной поверхности под размещение инженерных объектов АЭС. Уже в самом начале исследований на этих ГДП выбирается наиболее спокойная в тектоническом плане территория, а по завершении исследований на этой территории выбирается самый спокойный, стабильный и надежный участок земной поверхности для площадки строительства АЭС. Прогностические геодинамические полигоны Прогностические ГДП предназначены для изучения тектонических деформаций верхних слоев земной коры, предваряющих и сопровождающих землетрясения и извержения вулканов. Основная цель их создания заключается в выявлении и детальном исследовании развития во времени различных аномальных проявлений тектонических деформаций, которые могут рассматриваться как геодезические предвестники землетрясений и вулканических извержений. При проектировании прогностических ГДП на первый план выдвигается вопрос наиболее рационального выбора районов, где они должны создаваться. Этот вопрос, конечно, относится к тем из них, которые предназначаются для исследования предвестников землетрясений и обеспечения прогноза, так как для ГДП, создаваемых для изучения послесейсмических деформаций и явлений, связанных с вулканизмом, расположение соответствующих полигонов достаточно четко определено. Важным общим критерием, используемым при определении районов создания прогностических ГДП, служат статистические данные о происшедших в том или ином районе землетрясениях, об их повторяемости и магнитуде. Для стран бывшего Союза эти данные можно найти в "Схеме сейсмического районирования территории СССР", дополнив ее имеющимися новыми обобщенными данными о землетрясениях на исследуемые территории.

Геодинамические полигоны ГЭС Геодинамические полигоны ГЭС создаются в районах строительства и эксплуатации крупных гидроэнергетических комплексов, расположенных в зонах повышенной сейсмичности. Цель их создания – изучение деформаций земной коры, вызванных нагрузкой водных масс водохранилища и весом плотины, в свете решения проблемы наведенных или вызванных землетрясений, т. е. произошедших вследствие нарушения равновесия в земной коре из-за действия дополнительных нагрузок. Объем водных масс на крупных водохранилищах достигает нескольких миллиардов кубических метров. Кроме того, вода проникает в толщу раздробленной разломами земной коры, уменьшая трение между тектоническими блоками и увеличивая вероятность их взаимных подвижек, что в комплексе с нагрузками от воды и плотины приводит к повышению сейсмической активности района водохранилища. Схемы контролирующих геодезических построений на ГДП ГЭС были разработаны Центральным научно-исследовательским институтом геодезии, аэрофотосъемки и картографии совместно с институтом "Гидропроект" России. Эти построения включают: -линию нивелирования I класса, прокладываемую вдоль берегов водохранилища и образующую, если позволяют условия местности, замкнутый полигон; -три-четыре хода нивелирования длиной порядка 10-15 км каждый, идущих от реперов основной линии в направлениях, перпендикулярных берегам водохранилища; их назначение – привязать основную линию к реперам, не подверженным техногенным влияниям, а также проследить характер затухания вертикальных подвижек земной поверхности по мере удаления от водохранилища; -линейно-угловые построения в виде геодезических четырехугольников или отдельных линий, соединяющих пункты на противоположных берегах водохранилища.

Техногенные ГДП, создаваемые в местах добычи полезных ископаемых и интенсивного использования подземных вод Целью создания таких ГДП является изучение смещений земной поверхности, обусловленных изменениями внутрипластового давления, вызванного эксплуатацией месторождения полезных ископаемых, возможной закачкой воды (в случае нефтяного или газового месторождений), а также использованием подземных вод при организации системы водоснабжения населенных пунктов. Данные исследований на указанных ГДП представляют интерес при проектировании различных инженерных сооружений, контроле стабильности уже существующих, а также для решения проблемы вызванной сейсмичности. Основным методом исследования деформаций земной поверхности здесь является нивелирование II класса. Нивелирование развивается в виде системы пересекающихся линий,образующих полигоны с периметром25-50 км (в зависимости от размеров месторождения). При проектировании этих линий необходимо располагать схемой месторождения с указанием его границ. Концы линий, пересекающих месторождение, должны выходить за его границы не менее чем на 10 км и заканчиваться фундаментальными реперами. Геодинамические полигоны атомных электростанций Атомные электростанции (АЭС) представляют собой сложные инженерные сооружения, которые состоят из ядерного реактора и комплекса устройств, обеспечивающих безопасное производство электрической энергии. Здания, сооружения и основное оборудование современных атомных электростанций относятся к уникальным не только по сложности применяемых конструктивных решений, но и по условиям возведения и эксплуатации. Для них характерны требования высокой прочности, устойчивости, надежности и долговечности. Так предельно допустимый крен оснований зданий и сооружений АЭС составляет 1·10^-4 за 30 лет или 3,3·10^-6 в год.Поэтому строительству АЭС предшествует период исследований различных естественных факторов, влияющих на ее устойчивость. Эти исследования включают специальные геолого-геоморфологические, сейсмологические, геофизические и геодезические работы по выявлению тектонически-активных структур, возможных тектонических нарушений и получению количественных характеристик деформаций на этих структурах. При постановке геодезических работ следует учитывать, что изыскания для выбора местоположения АЭС ведутся в течение 4-5 лет по следующим трем последовательным этапам: - изучение района строительства АЭС, который охватывает территорию радиусом 100-200 км; - изучение одного или нескольких локальных участков в пределах района строительства, называемых пунктами строительства, имеющих размеры 10х15 км. - изучение в пределах намеченного пункта строительства одной или нескольких площадок строительства размером 3х3 км, на которой должны располагаться основные объекты атомной электростанции.

3 Исполнительные геодезические съемки в процессе строительства и по его завершению Назначение исполнительных съемок – установить точность вынесения проекта сооружения в натуру и выявить все отклонения от проекта, допущенные в процессе строительства .В результате исполнительной съемки определяют фактические координаты характерных точек построенных сооружений, размеров их отдельных элементов и частей, расстояний между ними, отклонения по высоте. Текущие съемки отражают результаты последовательного процесса возведения отдельного здания или сооружения (исполнительная съемка котлована, свайного поля, фундамента, стен и перекрытий технического подполья, поэтажная исполнительная съемка смонтированных конструкций, положения стеновых панелей, технологического оборудования и т. д.). результаты съемок содержат данные для корректирования выполненных на каждом этапе работ и обеспечения качественного монтажа сборных конструкций. Особое внимание обращают на элементы сооружения, которые после завершения строительства будут недоступны для измерений (забетонированы, засыпаны грунтом и т. д.). Окончательная исполнительная съемка выполняется для всего объекта в целом и используется для решения задач, связанных с его эксплуатацией реконструкцией и расширением. Здесь используются материалы текущих съемок, а также съемок подземных и наземных коммуникаций, транспортных сетей, элементов благоустройства и вертикальной планировки. Исходной плановой основой для текущих съемок служат пункты разбивочной основы, знаки и створы закрепления осей или их параллелей, установочные риски на конструкциях. Высотной основой служат реперы строительной площадки и отметки, фиксированные на строительных конструкциях. Для съемки положения строительных конструкций в плане применяют способы прямоугольных координат, линейных и створных засечек, линейные промеры от створов и другие, по высоте – геометрическое нивелирование. Отклонение конструкций от вертикали проверяют с помощью отвесов, теодолитов. Текущие съемки выполняют с точностью, обеспечивающей надежное определение положения строительных конструкций и технологического оборудования. Для этого средняя квадратическая ошибка m контрольных измерений должна быть не более 0,2 величины отклонений δ, допускаемых нормативными документами или проектом (m ≤ 0,2δ). Точность результатов исполнительной съемки должна быть не ниже точности выполнения разбивочных работ. Исполнительную съемку выполняют преимущественно на основе существующей разбивочной основы (триангуляции, полигонометрии, строительной сетки, осей, красных линий, знаков геометрического нивелирования). В состав исполнительной съемки входят следующие работы: создание съемочного обоснования; контурная съемка; планово-высотная детальная съемка элементов сооружений, их узлов и отдельных конструкций, в том числе поэтажные съемки; планово-высотная съемка наземных и подземных коммуникаций, проездов, площадей, скверов и др.; составление планов, профилей и разрезов. Данные исполнительной съемки наносят на исполнительные схемы, на которых указывают проектные и фактические размеры конструкций, оси и их отклонения от проекта. На исполнительной схеме показывают: смещение колонн в их нижнем сечении относительно разбивочных осей, смещение осей колонн от вертикали, а также отклонение разности отметок верха колонн от проектного значения. Плановые отклонения могут быть получены непосредственными промерами от осей или их параллелей, разбитых на монтажном горизонте. Отклонение от вертикали определяют рейкой-отвесом, простым отвесом или боковым нивелированием. Отклонение по высоте получают техническим нивелированием. технический кодекс ТКП 45-1.03-26-2006 (02250) установившейся практики 11  Геодезические исполнительные съемки 11.1 Оформление исполнительных съемок при строительстве зданий

11.1.1 Исполнительные геодезические съемки выполняются организациями, осуществляющими строительно-монтажные работы. При возведении сложных объектов съемки могут выполняться с привлечением специализированных организаций. Документация исполнительных съемок включается в материалы, предъявляемые при приемке законченных объектов в соответствии с требованиями СНБ 1.03.04. 11.1.2 Места, точки, параметры, методы, порядок проведения и объем исполнительных съемок устанавливают в ППР (ППГР) в соответствии с проектной документацией. 11.1.3 В качестве исходной геодезической основы для исполнительной съемки принимаются знаки геодезической разбивочной основы для строительства, знаки закрепления осей, монтажные риски на конструкциях. До начала съемки проверяют неизменность положения знаков исходной основы. 11.1.4 Для составления исполнительных схем используют чертежи проектной документации (планы этажей, коммуникаций, профили и т. п.), на которые наносятся данные исполнительной съемки. 11.1.5 По результатам исполнительных съемок при необходимости может выполняться оценка точности в соответствии с ГОСТ 23615. В качестве характеристик точности применяют среднее арифметическое σ и среднее квадратическое отклонение S малой или объединенной выборки, а при ограниченном количестве измеренных отклонений — их размах R, т. е. разность между максимальным и минимальным измеренными отклонениями. 11.1.6 При распределении действительных отклонений, близких к нормальным, и определении характеристик точности S, допускается их сравнение с допуском  по следующему условию

  2tS, (13)

где t — коэффициент, принимаемый в зависимости от значения приемочного уровня дефектности q.

При q = 0,25 % t = 3 и при q = 0,65 % t = 2,7. Во всех остальных случаях измеренные отклонения сравнивают с допусками и допускаемыми отклонениями, предусмотренными действующими ТНПА. 11.1.7 При объеме выборки, равном 5–10, размах должен сравниваться с учетом выражения

R  AS, (14)

где A — коэффициент, равный 4,89; 5,04; 5,16; 5,26; 5,34; 5,43 при объеме выборки соответственно 5, 6, 7, 8, 9, 10. 11.1.8 Исполнительные съемки элементов конструкций должны выполняться с точностью, определяемой 9.9 с учетом 11.1.5; 11.1.6 и 11.1.7.

11.1.13 При исполнительной съемке монолитных железобетонных конструкций определяют и на схемах показывают отклонения плоскостей и линий их пересечения от вертикали или от проектного наклона конструкций фундаментов, стен, колонн, горизонтальных плоскостей. Съемку выполняют на всю высоту конструкции или на высоту плоскости участка. Интервал между точками съемки ограничивают одним метром, если иные требования не предусмотрены проектной документацией.В монолитных жилых зданиях, возводимых методом скользящей опалубки, выполняют съемку и на схемах показывают: в плане — места пересечения стен, по высоте — отметки проемов, штраб, отверстий и полов. Отклонения габаритов и отметок от проектных значений сравнивают с величинами допусков, регламентированных СНиП 3.03.01. 11.1.15 В объемно-блочных зданиях исполнительную съемку следует производить:— в плане — продольных граней блоков (при линейном опирании), углов (при опирании блоков по углам);— по высоте — опорных площадок несущих стен.В промышленных зданиях и сооружениях исполнительной съемке дополнительно подлежат: в плане — расстояния от колонн до осей балок, смещение оси подкранового рельса от оси балки; по высоте определяют отклонения отметок верха балок и головок рельсов от проектных.11.1.16 Объектами исполнительной съемки крупнопанельных зданий в плане являются: панели несущих и ограждающих стен, лифтовые, санитарно-технические и другие объемные элементы, панели (плиты) перекрытий. По высоте определяются горизонтальность плит перекрытий в пределах между температурными швами и перепад отметок смежных в плане элементов, образующих опорную площадку.11.1.17 При возведении каркасных зданий исполнительной съемке подлежат: — планово-высотное положение колонн, ригелей, распорных плит, диафрагм жёсткости, ферм;— размеры площадок опирания несущих элементов;— регламентируемые зазоры между элементами; — горизонтальность площадок опирания несущих элементов, ограждающих конструкций и наружных стен.Величины регламентированных зазоров, размеров площадок опирания несущих элементов, несоосность элементов или несовпадения поверхностей, величины отклонения осей элементов от вертикали, правильность положения закладных деталей и колодцев под анкерные болты следует проверять непосредственными измерениями, а также контролем расстояний между осями или гранями. Отклонения, смещения и разности отметок, зафиксированные в процессе производства исполнительной съемки, сравнивают с величинами, регламентированными требованиями действующих ТНПА. 11.1.23 Исполнительной съемкой при возведении зданий определяются: зазоры между элементами, длины площадок опирания монтируемых элементов на ранее уложенные, несоосность стыкуемых элементов, несовпадения поверхностей элементов, отклонения от вертикали отвесно монтируемых элементов, отклонения от проектных наклонов наклонно монтируемых элементов.
