1.3. Разработка котлована экскаватором
Примечание: грунт - песок
Подсчет объема котлована
Площадь нижнего основания
= 28,1 х 11,7 =
328,77 м2
Площадь верхнего основания
= 31,1 х 14,7 =
457,17 м2
V(котлована) = h/3 x (Fn+Fb+√Fn x Fb) = 1,5/3 x (328,77 + 457,17 +√328,77x457,17) = 0,5 x (328,77+457,17+387,7) = 0,5 x 1173,64 = 586,8 м³
V(котлована) = (Fn+Fb)/2 x h = (328,77+457,17)/2x1,5 = 262 м³
1.4. Спецификация сборных элементов
Таблица 2
Спецификация сборных элементов
№ п/п |
Наименование элементов |
Эскиз |
Объем бетона в 1 элем., м3 |
Вес 1 элем., т |
Кол-во |
Общий объем бетона, м3 |
Общий вес,т |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
Фундамент-ные плиты ФП1 |
LxBxH = 2400х1200х350 |
1,008 |
2,419 |
14 |
14,112 33,866 |
2 |
Фундамент-ные плиты ФП2 |
LxBxH = 1200х1200х350 |
0,504 |
1,210 |
2 |
1,008 2,42 |
3 |
Фундаментные плиты ФП3 |
LxBxH = 900х1200х350 |
0,378 |
0,907 |
2 |
0,756 1,814 |
4 |

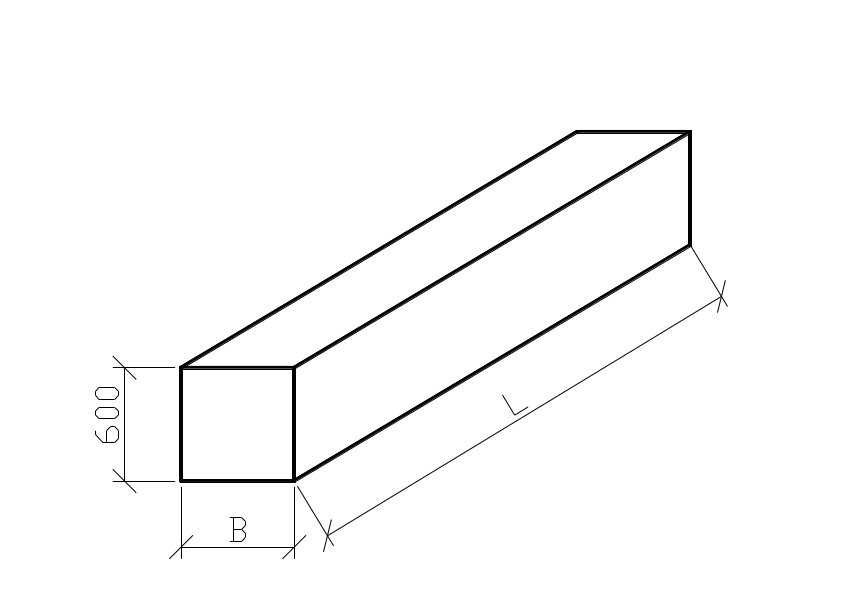

Фундамент-ные блоки ФБ1 |
|
0,864 |
2,074 |
28 |
24,192 58,072 |
5 |
Фундамент-ные блоки ФБ2 |
LxBxH = 1200х600х600 |
0,432 |
1,037 |
4 |
1,728 4,148 |
6 |
Фундамент-ные блоки ФБ3 |
LxBxH = 900х600х600 |
0,324 |
0,778
|
4 |
1,296 3,112 |
LxBxH
= 2400х600х600
7 |
Плиты покрытия , перекрытия(пустотные) ПК1 |
LxBxH = 5400х1500х220 |
1,782
|
1,800 |
102 |
181.76 183.6 |
8 |
Плиты пок-рытия, перекрытия ПК2 |
LxBxH = 5400х1800х220 |
2,138 |
2,459 |
106 |
226.63 260.65 |
9 |
Плиты пок-рытия, перекрытия ПК3 |
LxBxH = 4200х1500х220 |
1,386 |
1,095 |
20 |
27.72 21.9 |
10 |
Плиты пок-рытия, перекрытия ПК4 |
LxBxH = 4200х1800х220 |
1,663 |
1,480 |
5 |
8.32 7.4 |
11 |
Плиты пок-рытия, перекрытия ПК5 |
LxBxH = 5400х1200х220 |
1,426 |
1,083 |
6
|
8.56 6.50 |
12 |
Плиты пок-рытия, перекрытия ПК6 |
LxBxH = 4200х990х220 |
0,915 |
0,449 |
10 |
9.15 4.49 |
13 |
Плиты пок-рытия, перекрытия ПК7 |
LxBxH = 5400х990х220 |
1,176 |
0,741 |
20 |
23.52 14.82 |
14 |

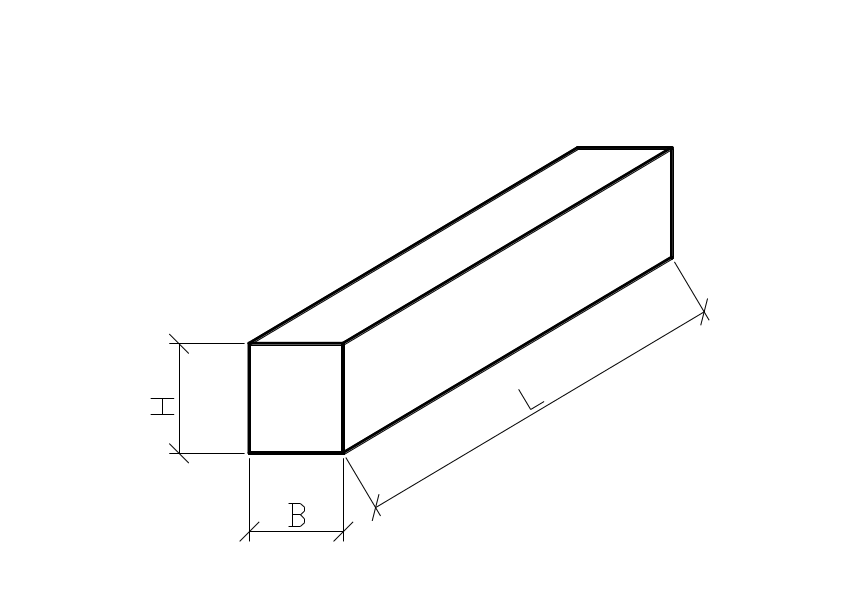

Перемычки ПР1 |
LxBxH = 1940х120х140 |
0,033 |
0,078
|
30 |
0,9 2,34 |
15 |
Перемычки ПР2 |
LxBxH =1290х120х140 |
0,022 |
0,052 |
200 |
4,4 10,4 |
16 |
Перемычки ПР3 |
LxBxH =1030х120х140 |
0,017 |
0,042 |
288 |
4,896 12,096 |
17 |
Перемычки ПР4 |
LxBxH =2200х120х140 |
0,037 |
0,089 |
80 |
2,96 7,12 |
18 |
Перемычки ПР5 |
LxBxH =1550х120х140 |
0,026 |
0,063 |
120 |
3,12 7,56 |
19 |

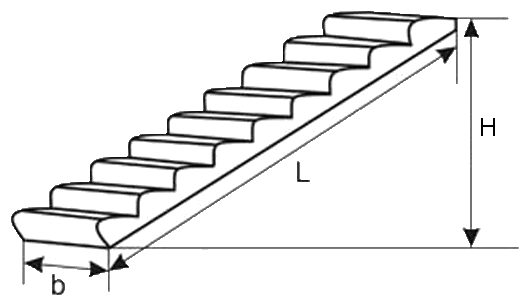

Лестничный марш ЛМ-2 |
LxB =2300х1100 |
2,53 |
6,07 |
18 |
45,54 109,29 |
20 |

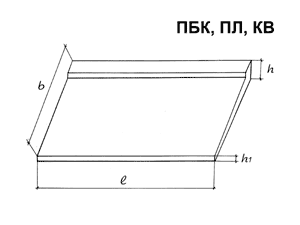

Плита балконная ПБ-1 |
|
0,56 |
1,344 |
20 |
11,2 26,88 |
21 |
Плита балконная ПБ-2 |
LxBxH(Н1) =2100х1200х150(Н1) |
0,378 |
0,91 |
20 |
7,56 18,14 |
LxBxH(Н1)
=3700х1000х150(Н1)
