Введение Общая информация
Двигатель оборудован специальными устройствами для его подъема и регулировки.
Двигатель снимается только для выполнения необходимого ремонта и регулировок.
Следующие узлы и компоненты можно обслуживать без демонтажа двигателя:
Карбюратор.
Приводной шкив, приводной ремень, сцепление и подвижная часть приводного шкива. Пусковой двигатель.
Генератор, масляный насос и пусковая обгонная муфта.
Правая крышка картера.
Корпус сцепления.
Обгонная муфта.
Сцепление.
Технические параметры
Параметр |
Емкость |
|
Заправочная емкость системы смазки двигателя |
Замена масла |
3100 куб.см |
Замена масла и масляного фильтра |
3300 куб.см |
|
Сборка двигателя |
3700 куб.см |
|
Заправочная емкость системы охлаждения |
Двигатель и радиатор |
2200 куб.см |
Расширительный бачок |
1200 куб.см |
|
Общая |
3400 куб.см |
|
Моменты затяжки резьбовых соединений
Болт кронштейна двигателя 55 Н-м (5,5 кгс-м или 40 фунт-фут)
Болт крепления глушителя 2,8 ~ 3,2 кгс-м
Соединительная гайка глушителя 1,0 ~ 1,4 кгс-м
Снятие двигателя
Перед снятием двигателя с рамы. Помойте двигатель с помощью мойки высокого давления. Снятие двигателя описано в приведенных ниже инструкциях. Установите двигатель в порядка обратном процедуре его снятия.
|
|

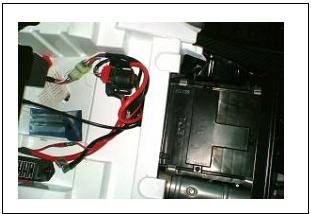

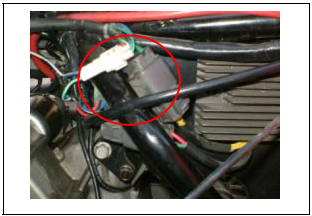

Снимите провод электростартера.

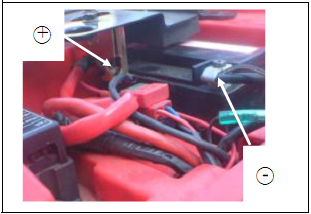

Внимание Перед снятием клеммы с положительного полюса аккумуляторной батареи убедитесь, что клемма отрицательного полюса уже снята (-).
|
|
Снимите боковую крышку переднего крыла. (Левую и правую) |
|

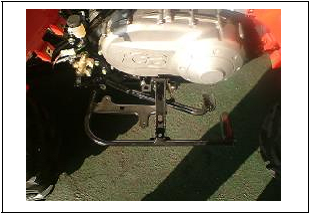

Снимите подножки. (Левую и правую) Снимите крышку топливного бака.
|
|

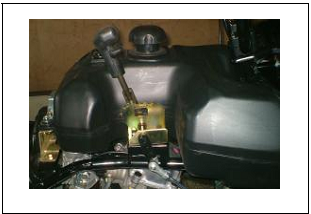

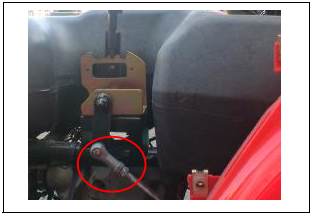

Снимите рычаг переключения передач. |
|

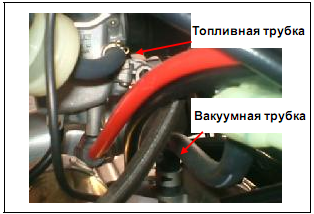

Снимите топливный и вакуумный шланги. |
|

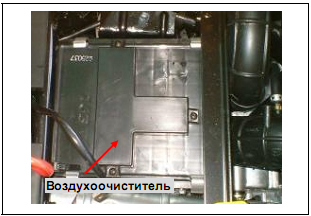

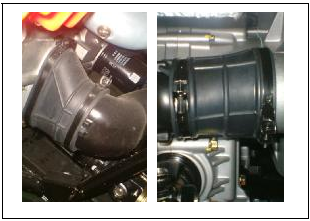

Снимите воздухоочиститель. |
|
Снимите карбюратор. |
|
Снимите трос спидометра. |
|

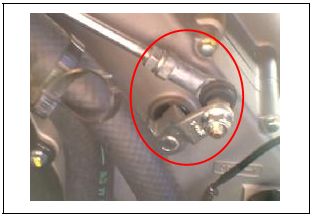

Снимите тягу переключения передач. |
|

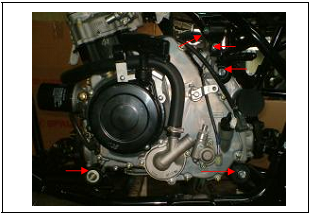

Снимите коннектор экранированного провода. Снимите коннектор сигнального провода генератора и коннектор экранированного провода генератора. |
|
Снимите подсвечник свечи зажигания. |
|
Снимите правую подножку. Снимите педаль тормоза.
|
|

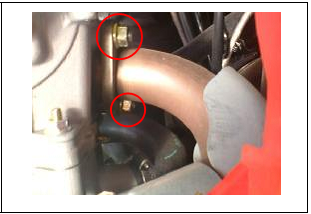

Снимите левый и правый глушитель. |
|

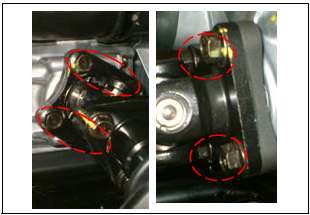

Снимите выхлопную трубу. |
|
Снимите переднюю и заднюю трубу. |
|

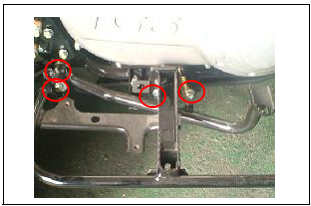

Снимите болты переднего и заднего вала. |
|

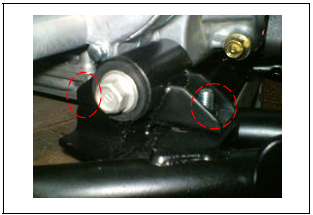

Снимите болты и гайки крепления двигателя. Снимите кронштейн крепления двигателя. Снимите подушки двигателя.
|
|
Снимите фланцевые болты и опустите подушку двигателя. Снимите двигатель в правую сторону.
|
|
