Топливный бак

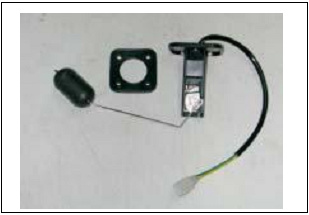

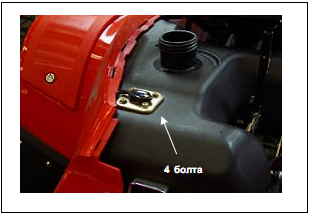

Снятие датчика топливного бака Откройте сиденье. Снимите переднюю крышку и топливный бак. Снимите боковые и нижние крышки. Снимите переднее крыло. (Порядок снятия крышек описан в главе 13) Отсоедините коннектор датчика топливного бака. Снимите датчик топливного бака (4 болта).
|
|
Внимание
Проверка датчика топливного бака (См. описание электрооборудования в главе 17).
Установка датчика топливного бака Установите датчик в обратном порядке.
Внимание Не забудьте установить прокладку датчика топливного бака.
|
|

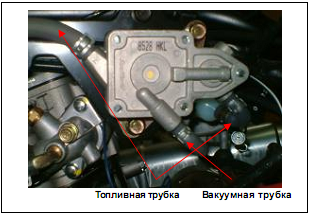

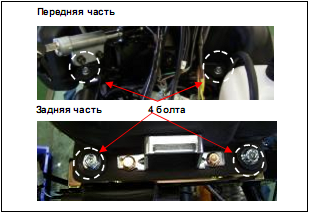

Снятие топливного бака Откройте сиденье. Снимите переднюю крышку и топливный бак. Снимите боковые и нижние крышки. Снимите переднее крыло. (Порядок снятия крышек описан в главе 13) Отсоедините коннектор датчика топливного бака. Снимите датчик топливного бака (4 болта). Снимите топливную трубку. Снимите передние и задние болты топливного бака (4 штуки), затем снимите топливный бак.
Установка Установите топливный бак в обратном порядке.
|
Воздухоочиститель
Снятие Ослабьте хомут воздухоочистителя и карбюратора, затем снимите вентиляционный шланг.
|
|

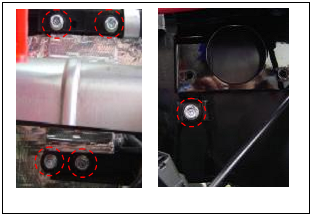

Ослабьте хомут воздухоочистителя, затем снимите вентиляционный шланг воздухоочистителя. Снимите регулятор. Снимите воздухоочиститель (5 болтов).
Установка Установите воздухоочиститель в обратном порядке. |
|

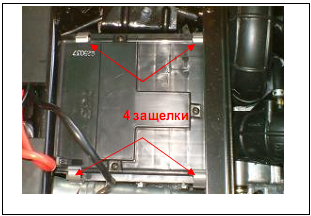

Очистка фильтрующего элемента воздухоочистителя Снимите крышку воздухоочистителя (4 защелки).

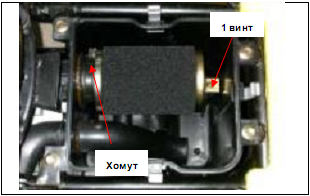

Снимите винт крепления фильтрующего элемента. Ослабьте хомут фильтрующего элемента воздухоочистителя, затем снимите фильтрующий элемент. Очистите фильтрующий элемент негорючим растворителем, затем выжмите фильтрующий элемент для удаления влаги.
|
|
Внимание Запрещено использовать бензин или растворитель на основе кислоты для очистки фильтрующего элемента.
Смочите фильтрующий элемент в чистом моторном масле и отожмите излишки масла. Установите фильтрующий элемент на место, затем установите крышку воздухоочистителя.
|
|
Для заметок:
