4.4. Топливная система
3. 3. Система смазки 1
Чертеж механизма 2
Введение 4
Поиск неисправностей 4
Моторное масло 5
Очистка сетчатого фильтра 5
Замена масляного фильтра 5
Масляный насос 6
4. 4. ТОПЛИВНАЯ СИСТЕМА 1
Чертеж механизма 2
Введение 3
Поиск неисправности 4
Снятие/установка карбюратора 6
Клапан отсечки воздуха 7
Дроссельная заслонка 8
Поплавковая камера 9
Регулировка частоты вращения двигателя на холостом ходу 11
Топливный бак 12
Воздухоочиститель 13
Для заметок: 14
5. 5. СНЯТИЕ ДВИГАТЕЛЯ 1
Введение 2
Снятие двигателя 4
Установка двигателя 9
Разборка двигателя 12
Масло переднего дифференциала 14
Масло главной передачи 15
Для заметок 16
6. 6. ГОЛОВКА ЦИЛИНДРА/ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ МЕХАНИЗМ 1
Чертеж механизма 2
Введение 3
Поиск неисправности 4
Снятие головки цилиндра 5
Проверка головки цилиндра 8
Замена направляющей втулки клапана 11
Проверка и ремонт седла клапана 12
Сборка головки цилиндра 14
Установка головки цилиндра 15
Регулировка зазора в приводе клапанов 17
7. 7. ЦИЛИНДРО-ПОРШНЕВАЯ ГРУППА 1
Чертеж механизма 2
Введение 4
Поиск неисправности 4
Снятие цилиндра и поршня 5
Установка поршневых колец 8
Установка поршня 9
Установка цилиндра 9
8. 8. СИСТЕМА РЕМЕННОГО ПРИВОДА 1
Чертеж механизма 2
Описание технического обслуживания 4
Поиск неисправности 4
Крышка сцепления 5
Приводной ремень 7
Ведущий шкив 9
Обойма сцепления/ведомый шкив 12
9. 9. МЕХАНИЗМ ПРИВОДА 1
Трансмиссия 1
Для заметок: 12
10. 10. ГЕНЕРАТОР/МУФТА ЗАПУСКА 1
Чертеж механизма 2
Введение 3
Снятие левой крышки картера 4
Снятие генератора переменного тока 4
Подшипник левой крышки 4
Муфта запуска 6
Установка маховика 8
Установка генератора переменного тока 9
Установка левой крышки картера 9
Для заметок: 11
11. 11. КОЛЕНЧАТЫЙ ВАЛ / КАРТЕР ДВИГАТЕЛЯ 1
12. 12. СИСТЕМА ОХЛАЖДЕНИЯ 1
Общая информация 1
Поиск неисправностей 1
Поиск неисправности системы охлаждения 2
Проверка системы 4
Радиатор 6
Водяной насос 9
Термостат 10

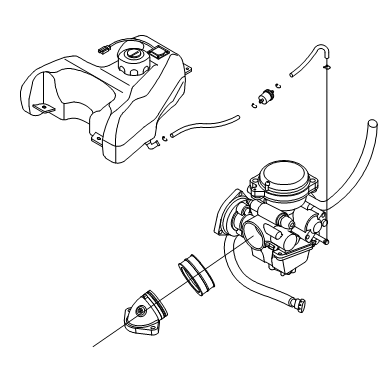

Чертеж механизма
Введение Общая информация
Предупреждение
Бензин является легковоспламеняющимся и взрывоопасным материалом, таким образом обслуживание топливной системы должно выполняться в хорошо вентилируемом месте. Строго запрещено использовать открытое пламя при работе с бензином.
Внимание
Не перегибайте трос дроссельной заслонки. Поврежденный трос дроссельной заслонки может затруднить управление транспортным средством.
При разборке компонентов топливной системы обращайте внимание на положение и состояние уплотнительных колец. При необходимости производите их замену.
Для слива остатков бензина из поплавковой камеры снимите сливной винт.
Не снимайте и не разбирайте клапан отсечки воздуха без необходимости.
Технические параметры
ПАРАМЕТР |
BSR33 |
Диаметр карбюратора |
ø33 мм |
Идентификационный номер |
33_77 |
Уровень топлива в поплавковой камере |
31,5 ± 0,5 мм |
Главный топливный жиклер |
# 122.5 |
Топливный жиклер холостого хода |
# 35 |
Частота вращения двигателя на холостом ходу |
1500 ± 100 об/мин |
Свободный ход ручки дроссельной заслонки |
1 ~ 3 мм |
Регулировочный винт |
3 оборота |
Специальный инструмент
Вакуумный/воздушный насос
Измеритель уровня топлива
