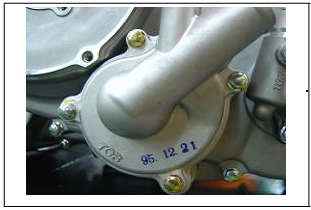

Водяной насос
Проверка сальника водяного насоса и системы охлаждения
|
|
Если присутствуют признаки, описанные выше, возможная причина неисправности заключена в повреждении внутренних уплотнителей водяного насоса, в повреждении системы охлаждения двигателя или в повреждении цилиндра, головки цилиндра или прокладки головки цилиндра. Сначала снимите правую крышку картера двигателя для проверки состояния уплотнителя водяного насоса. Если уплотнитель водяного насоса исправен, выполните ремонт системы охлаждения, головки цилиндра или цилиндра. |
|

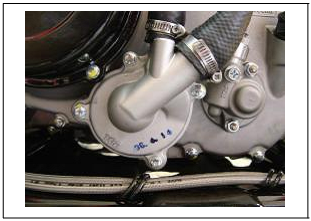

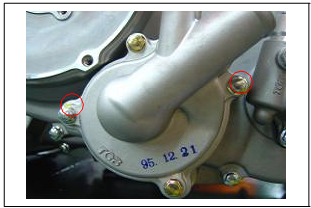

Снятие водяного насоса Снимите болт сливного отверстия для слива охлаждающей жидкости. Снимите патрубок системы охлаждения. Снимите 2 болта, затем снимите водяной насос.

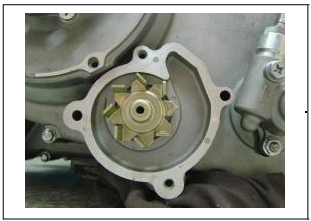

Внимание Проверьте взаимное положение вала водяного насоса и вала привода водяного насоса.
|
|
Установите водяной насос и затяните болты. |
|
Термостат
См. главу 17 для получения информации по проверке датчика температуры.

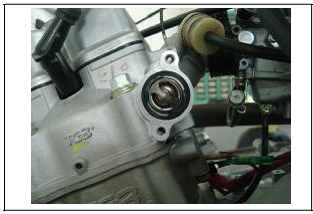

Снятие Слейте охлаждающую жидкость. Снимите термостат. (2 болта)
|
|
||||

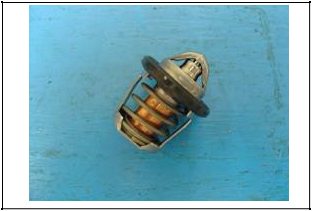

Проверка Визуально проверьте термостат на отсутствие повреждений.
|
|
||||

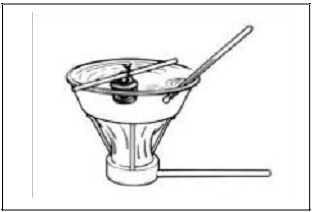

Поместите термостат в нагретую воду и проверьте его работоспособность.
Внимание Когда термостат или термометр касается стенки сосуда с нагретой водой, результат проверки будет неправильным. Если клапан термостата остается открытым при комнатной температуре, или работа клапана не соответствует изменению температуры воды, то термостат необходимо заменить.
|
|
||||
Технические параметры
Установка Установить термостат. Установить крышку термостата. (2 болта) Залить в систему охлаждающую жидкость и удалить из системы воздушные пробки (стр. 12-5).
|
|
