Чертеж механизма
Введение
Общая информация
См. главу 17: Поиск неисправности и проверка генератора
См. главу 17: Процедуры технического обслуживания электростартера
Технические параметры
Параметр |
Номинальная величина, мм |
Предельная величина, мм |
Внутренний диаметр шестерни муфты запуска |
29 |
|
Внешний диаметр шестерни муфты запуска |
52,548 ~ 52,445 |
|

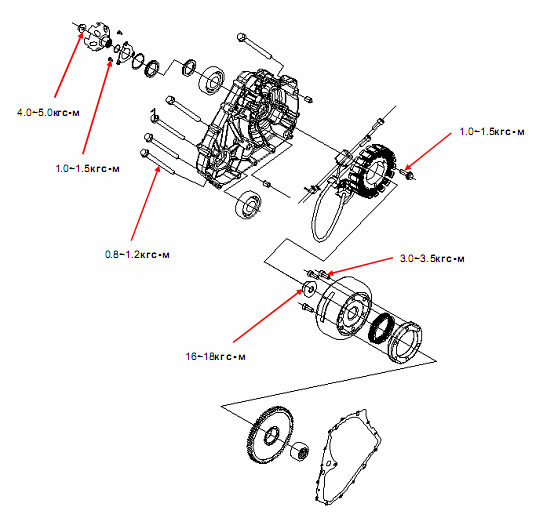

Моменты затяжки резьбовых соединений
Гайка маховика 16 ~ 18 кгс-м
Запрещено повторное использование гайки, при сборке установите новую гайку
Шестигранный болт муфты запуска 1,2 ~ 1,5 кгс-м с фиксатором резьбы
Болты 8 мм 2,8 ~ 3,0 кгс-м
Болты 12 мм 1,0 ~ 1,4 кгс-м
Специальные инструменты
Съемник маховика: 440659
Снятие левой крышки картера
Снимите левую подножку. Слейте моторное масло и охлаждающую жидкость, затем снимите шланги системы охлаждения. Снимите водяной насос (2 болта). Снимите 15 болтов левой крышки картера. Снимите левую крышку картера. Снимите направляющую втулку и прокладку. |
|
Снятие генератора переменного тока

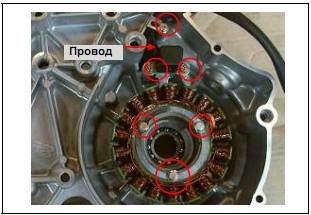

Снимите 3 винта крепления с импульсного генератора, затем снимите генератор. Prized open three fixed-points. Снимите 3 винта с левой крышки картера, затем снимите обмотку генератора.
|
|
Подшипник левой крышки

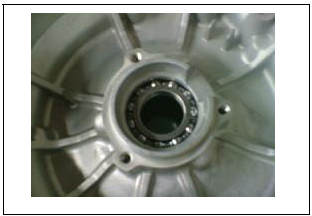

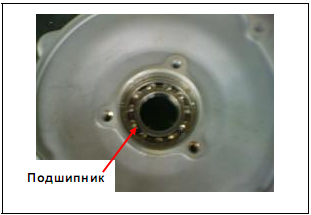

Проверка Для проверки плавности и бесшумности вращения подшипника вращайте его пальцем. Проверьте фиксацию наружного кольца подшипника в крышке. При необходимости замените.
|
|
Снимите подшипник. |
|

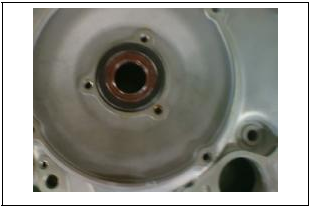

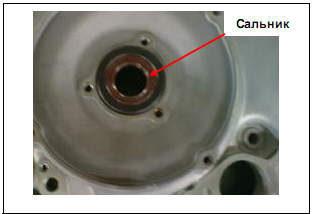

Проверьте сальник на отсутствие следов износа и повреждений. Замените при необходимости. |
|
Установите новый подшипник (16005) с помощью подходящей оправки. |
|
Снятие маховика Снимите левую крышку картера. |
|

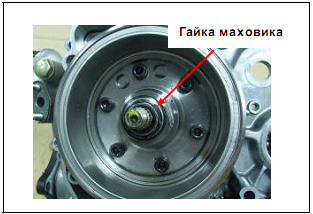

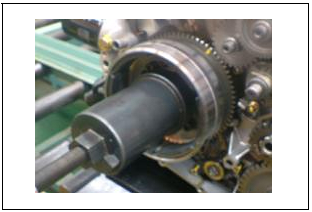

Снимите редуктор стартера и вал. Снимите маховик в сборе с генератором переменного тока с помощью съемника для маховика. Специальный инструмент: Съемник маховика (440659) Снимите маховик и ведомую пусковую шестерню. |
|
Муфта запуска

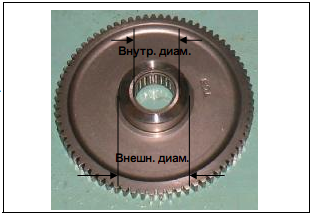

Проверка муфты запуска Снимите ведомую шестерню муфты запуска. Проверьте шестерню на отсутствие следов износа и повреждений. Измерьте внутренний и внешний диаметр ведомой шестерни муфты запуска. Предельная величина: Внутренний диаметр: 29 мм Внешний диаметр: 52,54 мм
|
|

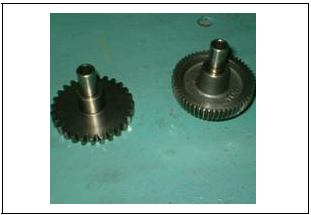

Проверьте редуктор стартера и вал на отсутствие следов износа и повреждений. |
|
Проверьте все ролики на отсутствие следов износа и повреждений. |
|

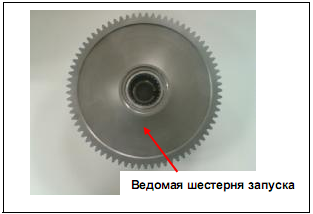

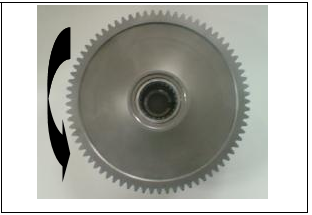

Установите ведомую шестерню муфты запуска на обгонную муфту. Удерживайте маховик и вращайте шестерню муфты запуска. Шестерня муфты запуска должна свободно вращаться против часовой стрелки, но не должна вращаться против часовой стрелки. (См. рисунок) |
|
Снятие обгонной муфты Снимите ведомую шестерню запуска.
|
|

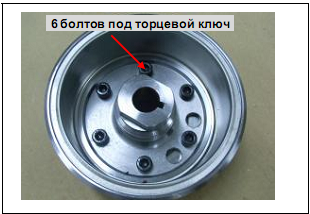

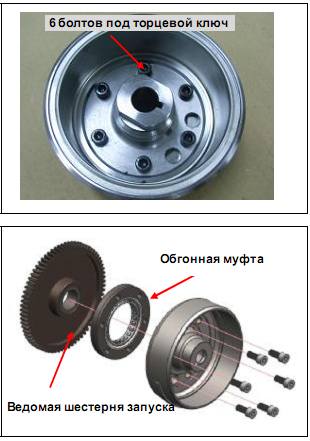

Снимите 6 болтов под торцевой ключ, затем снимите обгонную муфту. |
|

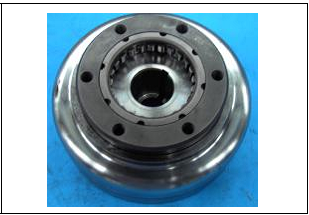

Установка обгонной муфты Установите компоненты в обратном порядке.
Внимание Намотайте уплотнительную ленту на резьбу шестигранного болта.
Момент затяжки: 3,0 ~ 3,5 кгс-м |
|

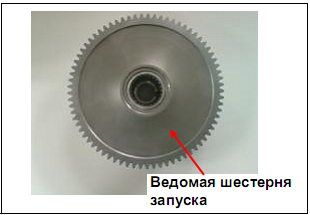

Установите ведомую шестерню запуска. |
|
