Завершение сборки

После регулировки пятна контакта снимите передний и задний приводные валы и ведущую коническую шестерню. Удалите пасту с зубьев шестерни и смажьте зубья моторным маслом. Затяните гайку ведущей конической шестерни и гайку заднего приводного вала предписанным моментом.
Гайка заднего приводного вала: 100 Н-м (10,0 кгс-м, 73 фунт-фут) Гайка ведущей конической шестерни: 100 Н-м (10,0 кгс-м, 73 фунт-фут)

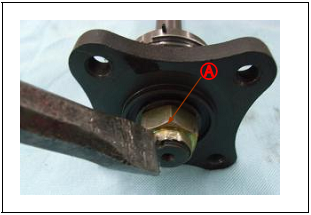

Забейте буртик гайки «A» выемку вала.

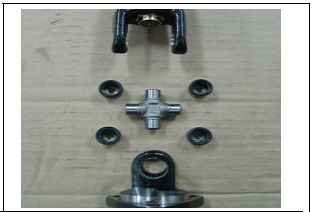

ПРИМЕЧАНИЕ: После проверки и регулировки пятна контакта соберите шарнир.

Сборка двигателя

ПРИМЕЧАНИЕ: Перед сборкой двигателя нанесите моторное масло на трущиеся и вращающиеся детали. ВНИМАНИЕ Не допускайте загрязнение маслом приводного ремня и шкивов ременной передачи.

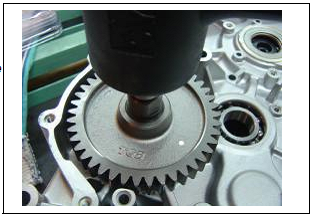

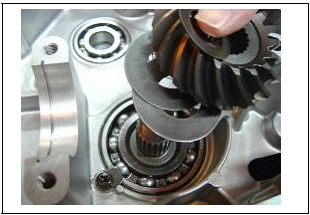

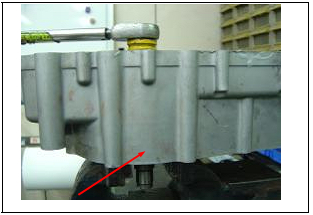

Установите выходной вал с помощью пластмассового молотка. Установите регулировочные шайбы ведущей конической шестерни.

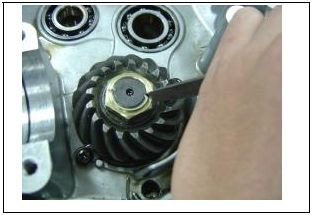

Затяните гайку конической шестерни предписанным моментом. Момент затяжки гайки конической шестерни: 100 Н-м (10,0 кгс-м, 73 фунт-фут)

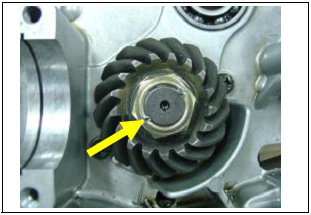

Зафиксируйте гайку с помощью бородка.

Трансмиссия

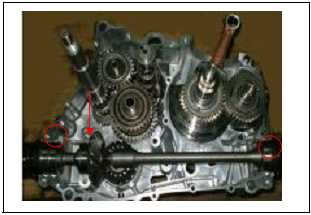

Установите задний и передний выходные валы. Установите стопорное кольцо. ПРИМЕЧАНИЕ: Выступы подшипника должны войти в канавки картера.
МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Установите детали механизма переключения передач.

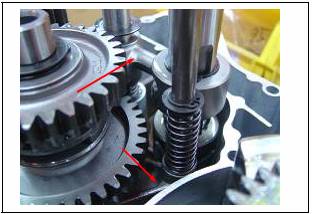

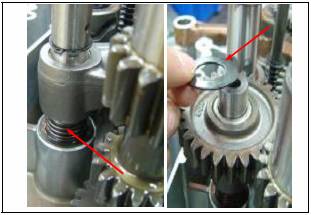

Установите промежуточную пружину, ось вилки переключения и паразитную шестерню заднего хода. Установите шайбу

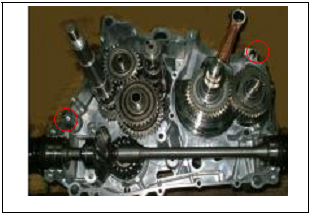

КАРТЕР Очистите поверхности правой и левой половины картера растворителем. Установите в отверстия направляющие втулки. Нанесите моторное масло на шестерни и механизм переключения передач.
