Обойма сцепления/ведомый шкив

Разборка

Снимите приводной ремень и ведомый шкив. Установите приспособление для сжатия пружины сцепления на шкив, используйте приспособление для облегчения установки ключа.

Внимание

Не сжимайте пружину слишком сильно.

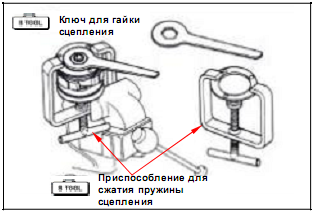

Закрепите приспособление для сжатия пружины сцепления в тисках верстака, затем снимите гайку крепления с помощью специального ключа.

Снимите приспособление для сжатия пружины, снимите подвижную часть ведомого шкива и пружину с ведомого шкива.

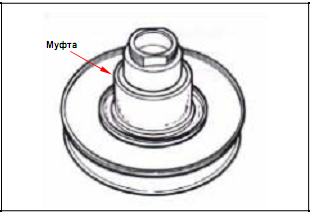

Снимите муфту с ведомого шкива.

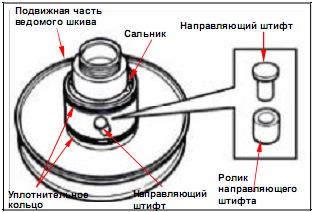

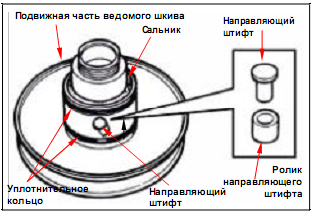

Снимите направляющий штифт, ролик направляющего штифта и подвижную часть шкива, затем снимите уплотнительное кольцо и сальник с подвижной части шкива.

Проверка

Обойма сцепления

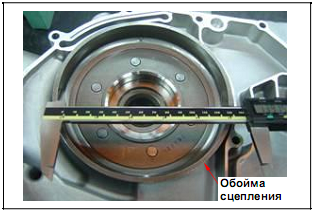

Измерьте внутренний диаметр обоймы сцепления.

Замените обойму сцепления при наличии чрезмерного износа.

Предельная величина: 140,50 мм

Пружина ведомого шкива

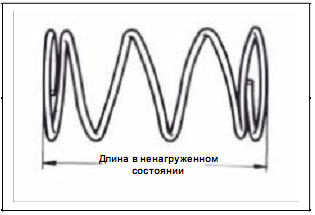

Измерьте длину пружины ведомого шкива.

Замените пружину, если ее длина меньше предельной величины.

Предельная величина: 225 мм

Ведомый шкив

Проверьте следующие элементы:

Обе поверхности на отсутствие следов износа и повреждений.

Канавку направляющего штифта на отсутствие следов износа и повреждений.

Замените изношенные или поврежденные детали.

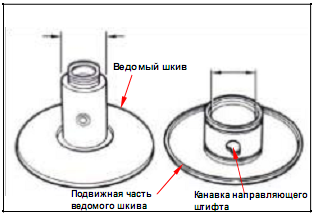

Измерьте наружный диаметр ведомого шкива и внутренний диаметр подвижной части ведомого шкива. Замените при необходимости.

Предельная величина:

Наружный диаметр 44,93 мм

Внутренний диаметр 45,60 мм

Установка обоймы сцепления/ведомого шкива

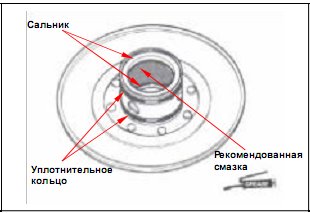

Установите новый сальник и новое уплотнительное кольцо на подвижную часть ведущего шкива.

Нанесите рекомендованную смазку на внутреннюю поверхность подвижной части ведомого шкива.

Установите подвижную часть на ведомый шкив.

Установите направляющий штифт и ролик направляющего штифта.

Установите муфту.

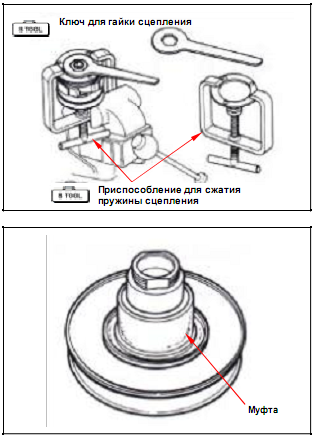

Установите фрикционную пластину, пружину и приспособление для сжатия пружины сцепления, сдавите сборку, повернув рычаг, для установки гайки крепления.

Закрепите приспособление для сжатия пружины в тисках верстака и затяните гайку крепления предписанным моментом с помощью специального ключа.

Снимите приспособление для сжатия пружины.

Момент затяжки: 5,0 ~ 6,0 кгс-м

Установите ведомый шкив и приводной ремень на вал.
