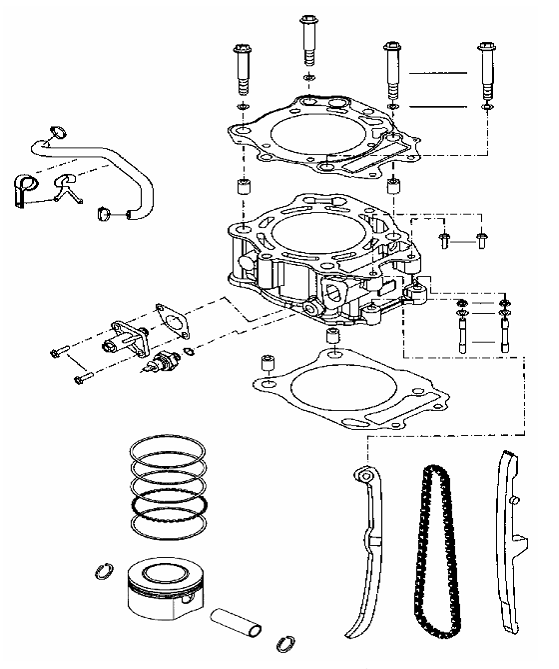

Чертеж механизма
Введение Общая информация
Технические параметры Единица измерения, мм
Параметр |
Номинал |
Предельное значение |
||
Цилиндр |
Внутренний диаметр |
93,022~93,052 |
93,100 |
|
Максимально допустимое отклонение |
- |
0,050 |
||
Поршень/Поршневые кольца |
Зазор между канавкой и поршневым кольцом |
Верхнее кольцо |
0,04~0,075 |
0,011 |
2ое кольцо |
0,02~0,055 |
0,090 |
||
Зазор в замке кольца |
Верхнее кольцо |
0,150~0,300 |
0,500 |
|
2ое кольцо |
0,300~0,450 |
0,650 |
||
Маслосъемное кольцо |
0,200~0,700 |
- |
||
Диаметр поршня (2ой) |
92,30~92,50 |
92,25 |
||
Зазор между поршнем и цилиндром |
0,04~0,058 |
0,120 |
||
Диаметр отверстий в бобышках поршня |
22,001~22,006 |
22,020 |
||
Диаметр поршневого пальца |
21,996~22,000 |
21,960 |
||
Зазор между поршнем и поршневым пальцем |
0,001~0,010 |
0,020 |
||
Диаметр отверстия верхней головки шатуна |
22,002~22,01 |
22,040 |
||
Поиск неисправности
Низкая или нестабильная компрессия
Износ цилиндра или поршневых колец
Стук или шум
Износ цилиндра или поршневых колец
Отложения нагара на головке цилиндра
Износ отверстий в бобышках поршня или поршневого пальца
Дымные выхлопные газы
Износ цилиндра или поршневых колец
Неправильная установка поршневых колец
Повреждение цилиндра или поршня
Перегрев двигателя
Отложения нагара на головке цилиндра
Забита трубка системы охлаждения или недостаточная подача охлаждающей жидкости
Снятие цилиндра и поршня

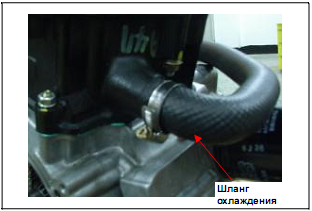

Снимите головку цилиндра (см. главу 6). Снимите с цилиндра шланг охлаждения. Снимите цилиндр. |
|

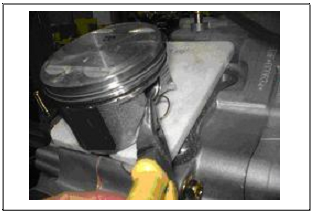

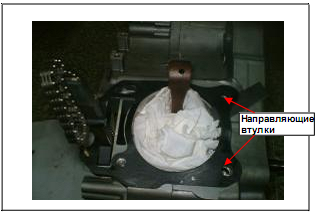

Закройте отверстия картера двигателя и цепь газораспределительного механизма отрезом ткани. Снимите стопорные кольца поршневого пальца, затем снимите поршневой палец и поршень. |
|
Снимите прокладку цилиндра и направляющие втулки. Удалите все загрязнения с прилегающих поверхностей цилиндра и картера двигателя. Внимание
|
|

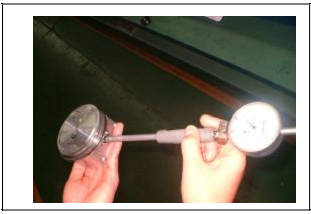

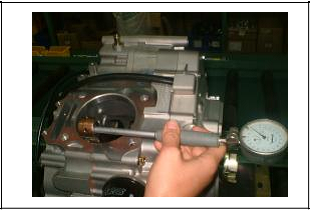

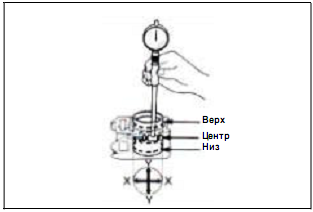

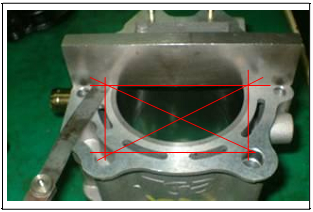

Проверка Проверьте внутренний диаметр цилиндра на износ и отсутствие повреждений. Измерьте диаметр по осям X и Y в трёх плоскостях: верхней, центральной и нижней.
Предельная величина: 92,100 мм
|
|

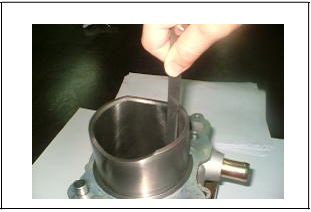

Проверьте отклонение диаметра цилиндра.
Предельная величина: 0,05 мм
|
|

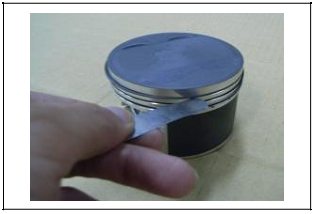

Измерьте зазор между поршневыми кольцами и канавками поршня. Предельная величина: Верхнее кольцо: 0,09 мм 2ое кольцо: 0,09 мм |
|

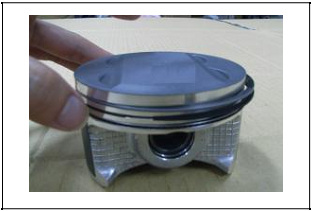

Снимите поршневые кольца Проверьте поршневые кольца на отсутствие повреждений и канавки поршня на износ.
Внимание При снятии поршневых колец будьте осторожны. Поршневые кольца отличаются хрупкостью.
|
|
Поместите поршневые кольца внутрь цилиндра ниже верхней кромки цилиндра на 20 мм. Для придания поршневым кольцам горизонтального положения протолкните кольца поршнем.
Предельная величина: Верхнее кольцо: 0,50 мм 2ое кольцо: 0,65 мм
|
|

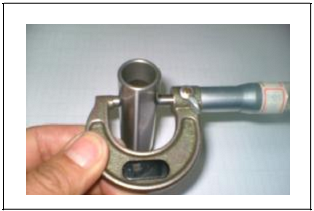

Измерьте диаметр поршневого пальца. Предельная величина: 21,960 мм
|
|
Измерьте диаметр отверстия верхней головки шатуна. Предельная величина: 22,065 мм
|
|
Измерьте диаметр отверстий в бобышках поршня. Предельная величина: 22,020 мм Рассчитайте зазор между поршневым пальцем и отверстиями. Предельная величина: 0,02 мм
|
|

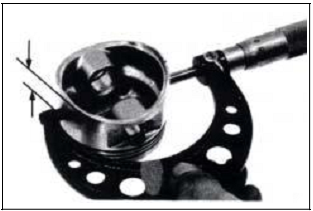

Измерьте диаметр поршня.
Внимание Точка измерения находится на расстоянии 8 мм от нижней боковой части поршня, под углом 90° к поршневому пальцу. Предельная величина：92,250 мм
Сравните измеренную величину с предельным допуском и рассчитайте зазор между поршнем и цилиндром.
|
|
