Установка головки цилиндра

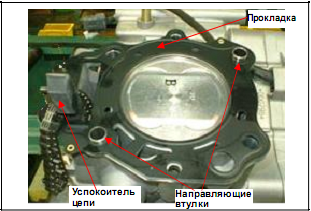

Удалите все загрязнения с прилегающих поверхностей цилиндра и головки цилиндра. Установите успокоитель цепи, направляющие втулки и новую прокладку головки цилиндра на цилиндр.
Внимание Не повредите прилегающие контактные поверхности цилиндра и головки цилиндра. Не допускайте попадание грязи в картер двигателя в процессе очистки.
|
|

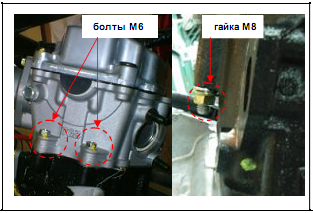

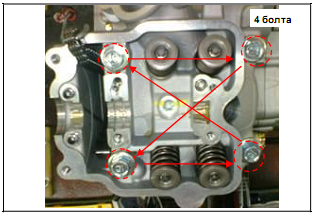

Установите 4 шайбы и затяните 4 болта на верхней части головки цилиндра, затем затяните болты и гайки головки цилиндра предписанным моментом.(2 M6, 2 M8). Болт головки цилиндра: 3,6 ~ 4,0 кгс-м
|
|
Болт M6: 1,0 ~ 1,4 кгс-м Гайка M8: 2,0 ~ 2,5 кгс-м
Установите на головку цилиндра распределительный вал.
|
|
Установите коромысла с осями коромысел.
Установите натяжитель цепи в головку цилиндра.
Установите 6 болтов на крышки распределительного вала. Болт: 1,0 ~ 1,4 кгс-м
|
|

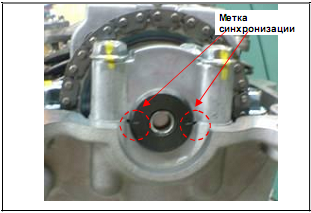

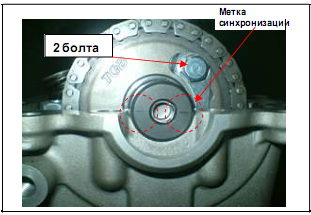

Установите цепь газораспределительного механизма на звездочку и совместите метку на звездочке с меткой на головке цилиндра. Совместите отверстие под болт в звездочке с отверстием под болт в распределительном валу. Затяните болты крепления звездочки. Внимание Убедитесь, что метки газораспределительного механизма совмещены правильно.
Установите стопорную шайбу так, чтобы она закрывала установочный штифт.
Загните язычок шайбы для надежной фиксации болтов.

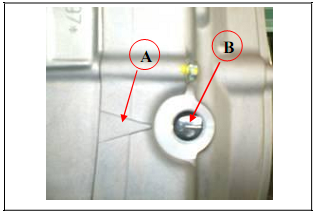

Совместите линию А на роторе генератора с индексной меткой B на картере двигателя. |
|

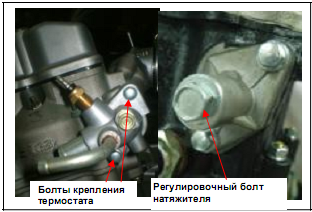

Открутите регулировочный болт автоматического натяжителя, снимите болт и пружину. Установите натяжитель, установите пружину и регулировочный болт.
Установите термостат (2 болта).
|
|
Установите крышку головки цилиндра (3 болта). |
|

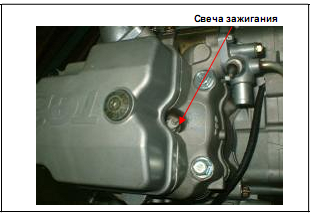

Установите и затяните свечу зажигания. Момент затяжки: 1,0 ~ 2,0 кгс-м Внимание Эта модель оснащена более точным 4-х клапанным механизмом, таким образом момент затяжки не должен превышать номинальной величины во избежание деформации головки цилиндра, увеличения уровня шума, появления течей и снижения мощности двигателя.
Установите двигатель на раму (см. главу 5). |
|

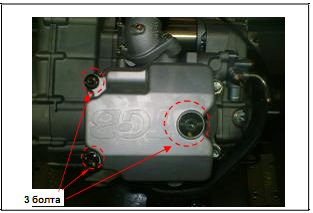

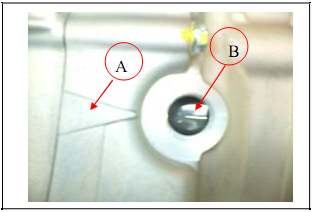

Регулировка зазора в приводе клапанов Снимите крышку головки цилиндров. (3 болта) Совместите линию А на роторе генератора с индексной меткой В на картере двигателя. |
|

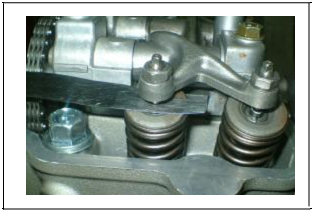

Ослабьте гайки и болты для регулировки зазора, расположенные на коромыслах. Измерьте и отрегулируйте зазор с помощью измерительного щупа. После регулировки зазора в приводе клапанов до номинальной величины, затяните регулировочную гайку, удерживая при этом регулировочный болт. Номинальная величина зазора: ВПУСК 0,10 ± 0,02 мм ВЫПУСК 0,15 ± 0,02 мм Запустите двигатель и убедитесь, что моторное масло поступает в головку цилиндра. После проверки заглушите двигатель, затем установите крышку головки цилиндра.
