Замена направляющей втулки клапана
Нагрейте головку цилиндра до 100 ~ 150°С промышленным феном.
Внимание

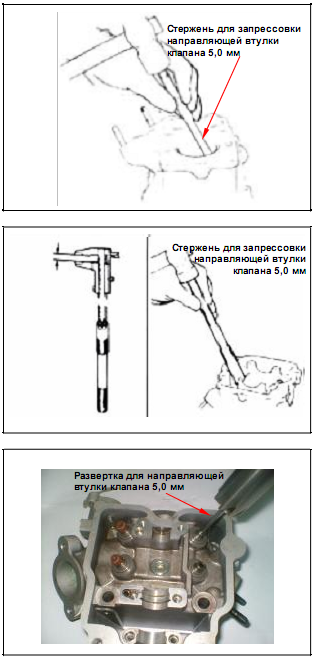

Удерживая головку цилиндра, выпрессуйте старую направляющую втулку со стороны камеры сгорания. Инструмент: Стержень для запрессовки направляющей втулки клапана 5,0 мм
Внимание
Отрегулируйте приспособление для запрессовки направляющей втулки так, чтобы свободная высота направляющей втулки составляла 13 мм. Запрессуйте новую направляющую втулку клапана со стороны коромысел. Инструмент: Стержень для запрессовки направляющей втулки клапана 5,0 мм Дайте головке цилиндра остыть до комнатной температуры, затем обработайте новую направляющую втулку клапана разверткой.
Внимание
Подправьте седло клапана и удалите частицы металла с головки цилиндра. Инструмент: Развертка для направляющей втулки клапана 5,0 мм |
|
Проверка и ремонт седла клапана

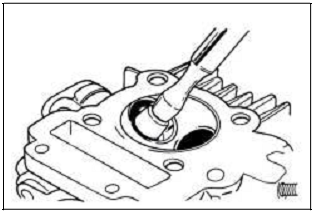

Удалите все отложения нагара на впускных и впускных клапанах. Нанесите притирочную пасту на контактную поверхность клапана. Притрите клапан к седлу с помощью резинового шланга и подходящего ручного инструмента.
Внимание
Снимите клапан и проверьте его контактную поверхность.
Внимание Замените клапан на новый, если уплотнительная фаска неровная, изношена или не полностью прилегает к седлу клапана.

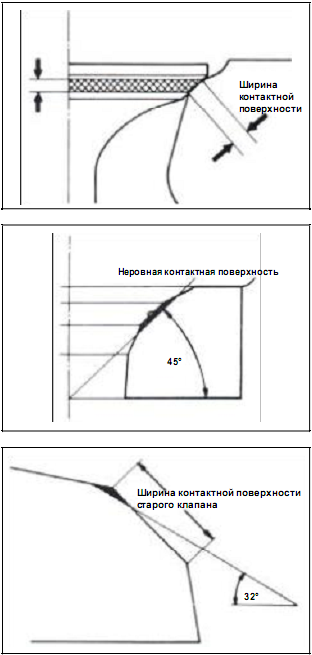

Проверка седла клапана Если контактная поверхность слишком широкая, слишком узкая или неровная, подправьте седло клапана.
Ширина контактной поверхности Предельное значение: 1,6 мм Проверьте контактную поверхность седла клапана.

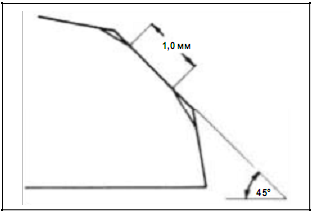

Шлифовка седла клапана Изношенное седло клапана можно отшлифовать с помощью шарошки. См. руководство, приложенное к шарошке. Используйте шарошку 45° для шлифования неровной контактной поверхности седла клапана.
Внимание После замены направляющей втулки клапана необходимо подправить поверхность седла клапана шарошкой 45°.
Используйте шарошку 32° для обработки верхней четверти седла клапана. |
|
Используйте шарошку 60° для обработки нижней четверти седла клапана. Снимите шарошку и проверьте скорректированное седло клапана. |
|
Используйте шарошку 45° для шлифовки седла клапана до получения контактной поверхности требуемой ширины.
Внимание Убедитесь в выравнивании всех неровных участков седла клапана.
При необходимости прошлифуйте седло клапана еще раз.
|
|
Нанесите на поверхность седла клапана красную краску. Установите клапан в направляющую втулку до упора клапана в седло клапана, слегка прижмите клапан, но не вращайте его так, чтобы контактная поверхность отпечаталась на фаске клапана.
Внимание Контактные поверхности клапана и седла клапана очень важны для обеспечения герметичности клапана.
|
|
Если контактная поверхность расположена слишком высоко, прошлифуйте седло клапана шарошкой 32°. Затем прошлифуйте седло клапана для получения контактной поверхности требуемой ширины.

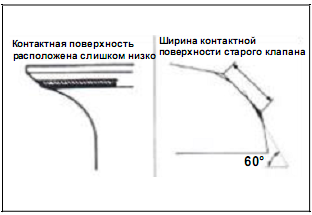

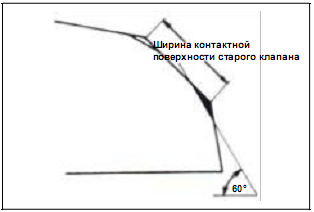

Если контактная поверхность расположена слишком низко, прошлифуйте седло клапана шарошкой 60°. Затем прошлифуйте седло клапана для получения контактной поверхности требуемой ширины.
|
|
После шлифования седла клапана нанесите притирочную пасту на поверхность седла клапана и притрите клапан. Удалите притирочную пасту с головки цилиндра и клапана после притирки.
|
|
Сборка головки цилиндра

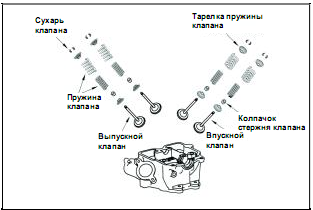

Смажьте стержень клапана моторным маслом, затем вставьте его в направляющую втулку клапана. Установите новый маслосъемный колпачок. Установите пружины клапана и тарелки пружин.
Внимание Замкнутые витки пружин клапана должны быть направлены вниз, в сторону камеры сгорания.
|
|
Используйте приспособление для сжатия пружины клапана для установки сухарей клапана.
Внимание Во избежание повреждения стержня клапана и головки цилиндра, положите в камеру сгорания ветошь во время сжатия пружины клапана специальным приспособлением.

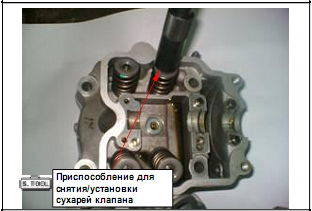

Специальное приспособление: Приспособление для снятия/установки сухарей клапана |
|

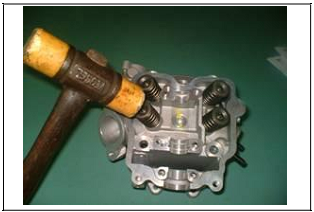

Слегка простучите пластмассовым молотком стержни клапанов, чтобы проверить посадку сухарей и тарелок пружин.
Внимание Укладывайте головку цилиндра на верстак таким образом, чтобы не повредить клапаны.
|
|
