4.1 Системне меню

Меню програми “FetchAgn”, як і в переважній більшості програм для ОС Windows, розташоване відразу під заголовком програми. Активізувати меню можна за допомогою миші (натиснути активну кнопку миші (як правило ліва) на потрібному записі меню) або за допомогою клавіатури (натиснути клавішу [F10] та підвести курсор до потрібного пункту). Меню виглядає так:

Кожний пункт головного меню має свої підпункти.

Розглянемо структуру меню по кожному пункту детально.

Пункт меню “Файл” містить команду для виходу з “FetchAgn”:

Пункт “Файл”

Пункт “Маршрут” – містить пункти для операції перевірки й встановлення з’єднання:

Пункт “Маршрут”

Назва пункту	Опис виконуваної дії
Перевірити маршрут	Перевірити можливість з’єднання
Встановити	Встановити з’єднання з станцією
Розірвати	Розірвати з’єднання з станцією

Пункт меню “Програма” містить пункти для виконання операцій запуску, видалення, додавання програм “Agent” до списку вікна “Програми”

Пункт “Станція”

Назва пункту	Опис виконуваної дії
Пуск	Запустити програму “Agent”
Видалити	Видалити програму “Agent” з вікна
Додати	Додати програму “Agent” у вікно

Пункт меню “Допомога” використовується для отримання допомоги, щодо програми Agent.

Пункт “Допомога”

4.2 Вікно програми

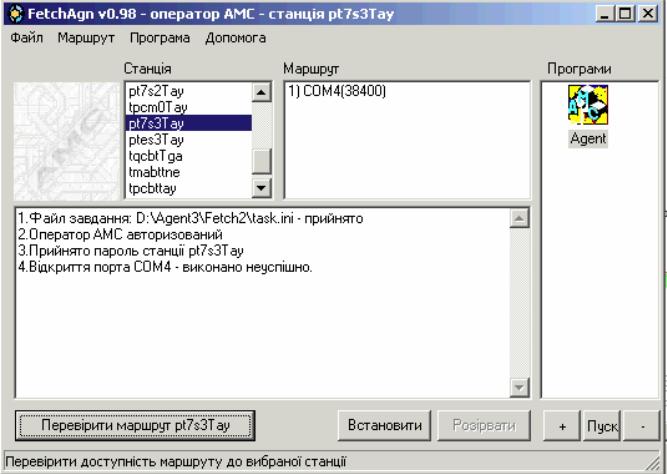

Вікно програми має наступний вигляд:

Воно складається з чотирьох вікон і має таку структуру:

-вікно - Станція – вказаний перелік доступних станцій;

-вікно - Маршрут – вказані порт і швидкість, за якими проходить з’єднання даної станції;

-вікно - Програми – вказані програми “Agent” з якими можна працювати;

-вікно виконання завдань показує, які виконувалися операції і як вони виконувалися;

кнопка перевірити можливість з’єднання;

кнопка встановити з’єднання із станцією;

кнопка розірвати з’єднання із станцією;

кнопка додати програму до списку;

кнопка запустити на виконання вибрану програму;

кнопка видалити програму зі списку.

Всі кнопки відповідають дії пунктів, які знаходяться в системному меню.

Панель стану розташована знизу, під робочим вікном, відображає статусну інформацію та контекстну допомогу.

Питання, що виносяться на екзамен

1. Призначення програми “FetchAgn

2. Поясніть принцип роботи та інтерфейс коритувача програми “FetchAgn

Питання, що виносяться на модульний контроль

1. “FetchAgn - це…

А) програмний модуль

Б) програма моніторингу стану ресурсів

В) Програма доступу до станції

Г) програма автономного знімання даних реєстрації з’єднань .

2. Який пункт Меню містить містить пункти для операції перевірки й встановлення з’єднання?

А) “Файл”

Б) “Маршрут”

В) «Програма»

Г) «Допомога»

Львівський коледж Державного університету інформаційно-комунікаційних технологій

ЛЕКЦІЯ

з дисципліни: «Технічне обслуговування станційного обладнання»

Розділ 4 Технічна експлуатація систем комутації
