Львівський коледж Державного університету інформаційно-комунікаційних технологій лекція з дисципліни: «Технічне обслуговування станційного обладнання»
Розділ 4 Технічна експлуатація систем комутації
Тема 4.1 Програмні та апаратні засоби контролю обладнання
цифрових систем комутації
Лекція №40
Завантаження програмного модуля “AgentMea”Опис елементів робочого вікна програмного модуля “AgentMea”
Львів – 2011р.
План лекції
Завантаження програмного модуля “AgentMea”
Опис елементів робочого вікна програми
Проведення вимірювань
1. Завантаження програмного модуля “AgentMea”
У
робочому вікні програми “Agent”,
що відповідає необхідній станції,
перейти на закладку “Лінії”. Виділяється
лінія, параметри якої необхідно виміряти,
клацнувши лівою клавішею миші на її
піктограмі. Після
цього необхідно натиснути на піктограму
вимірювача
,
або вибрати в меню –

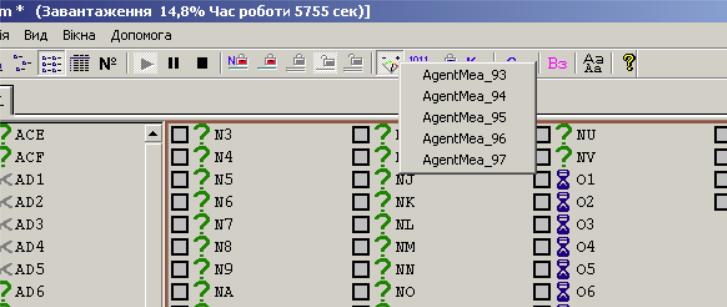

пункт [Станція | Вимірювання] у результаті з’являється перелік доступних програмних модулів
(рис.1).
Рис 1.
При відсутності програмних модулів вимірювання параметрів з’єднувальних ліній замість переліку з’явиться напис “Не знайдено жодного модуля для вимірювання”.
2 Опис елементів робочого вікна програмного модуля AgentMea

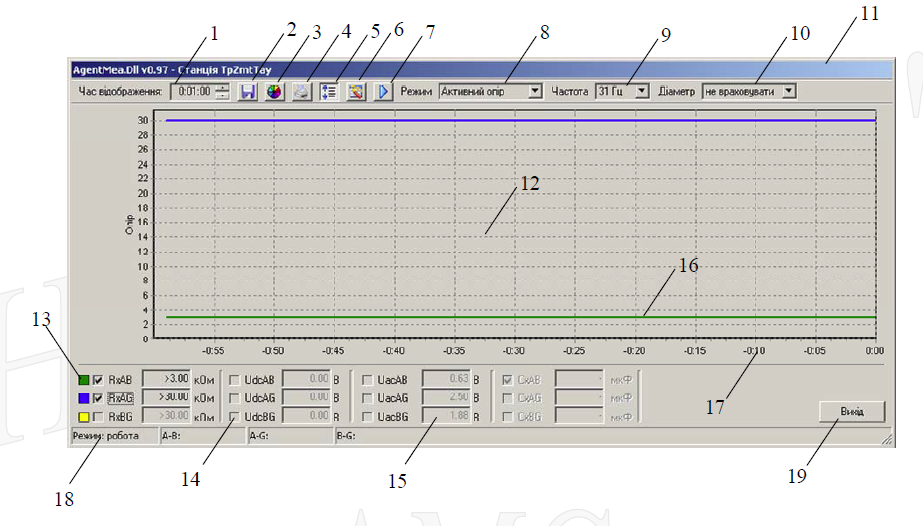

Вигляд основного вікна інтерфейсу користувача зображено на рис.2.
Рис. 2.
Основні елементи інтерфейсу користувача наступні:
1. час (у форматі г:хх:сс), на протязі якого будується та відображається графічна залежність
вимірюваного параметра (на рис.2 задано час 1-на хвилина);
2. запис результатів вимірювань у файл звіту (*.log);
3. налаштування параметрів інтерфейсу;
4. роздрук графіків;
5. відображення таблиці числових значень виміряних параметрів;
6. перемикання між режимом відображення результатів (поточні значення/історія);
7. кнопка СТАРТ/СТОП;
8. вибір режиму вимірювання;
9. вибір частоти тестового сигналу;
10. вибір діаметру жили кабеля для оцінки віддалі до пошкодження типу КЗ;
11. шапка вікна на якій відображено версію бібліотеки (на рис. 2 v0.97) та назви станції;
12. тло графіків;
13. вибір кольору лінії графіка для відповідного підключення;
14. вибір параметру для побудови графіка;
15. числове значення виміряного параметру;
16. лінія графіка;
17. мітки часу історії;
18. режим ТЕЗа МТ4 (РОБОТА/АВАРІЯ);
19. кнопка завершення роботи з інтерфейсом.
3 Проведення вимірювань

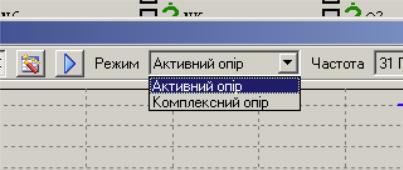

У робочому вікні програмного модуля AgentMea вибирають режим вимірювання “Активний опір” або “Комплексний опір” (рис.3). По замовчуванню використовується “Активний опір”,
оскільки є найбільш вживаним. У режимі “Активний опір” виконуються вимірювання на частоті 31 Гц. У цьому режимі виконуються наступні вимірювання:
• активної складової опору між точками А-В;
• активної складової опору ізоляції;
• постійної напруги між точками А-В, А-земля, Б-земля;
• змінної __________напруги між точками А-В, А-земля, Б-земля;
Рисунок. 3.
У режимі “Комплексний опір” виконуються вимірювання на частоті 1000 Гц. У цьому режимі виконуються наступні вимірювання:
• активної та реактивної (ємності) складової опору між точками А-В;
• активної та реактивної (ємності) складової опору ізоляції;
• постійної напруги між точками А-В, А-земля, Б-земля;
• змінної напруги між точками А-В, А-земля, Б-земля;

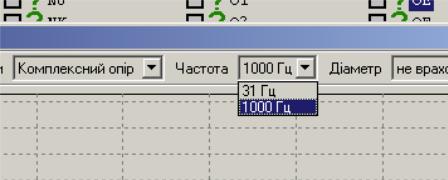

Вибір частоти, на якій проводяться вимірювання (рис. 4) здійснюється випадаючим меню 9 на рис. 2.
Рисунок 4.
Для початку вимірювань натискають кнопку 7.
Спостереження результатів вимірювань може відбуватись у двох режимах: поточні вимірювання та історія. Перемикання між цими режимами здійснюється кнопкою 6. У режимі поточних вимірювань у таблицю заносяться останні значення виміряного параметра. У режимі
історії з’являється вертикальна лінія часового січення, яка вказує в який момент часу отримано значення параметрів, які знаходяться у таблиці.
Для завершення роботи з інтерфейсом користувача необхідно зупинити взаємодію зі станцією, натиснувши на кнопку 6, яка в даний момент має піктограму . Після цього можна завершувати роботу з інтерфейсом натисканням кнопки 19. В іншому випадку з’явиться діалогове вікно з написом “Будь-ласка, зупиніть взаємодію”.
