3.1 Запис даних в енергонезалежну пам’ять станції

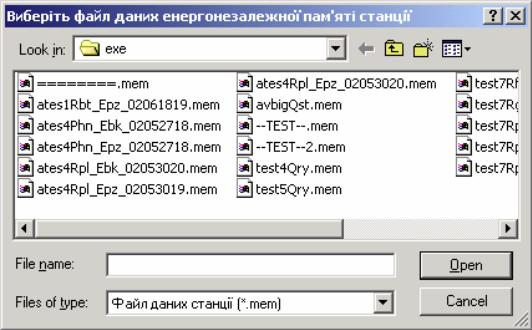

Для записування даних в станцію слід натиснути кнопку “Записати дані” у нижній секції головного вікна (Запис даних в станцію). Перед записом даних слід вибрати файл даних енергонезалежної пам’яті станції (за допомогою кнопки “Пошук” , з’являється вікно вибору файлу

даних (розширення .mem) :

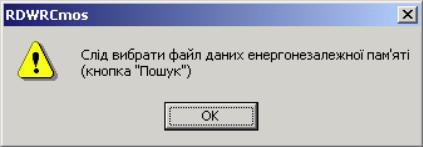

Якщо файл для запису не вибрано, з’являється попередження :

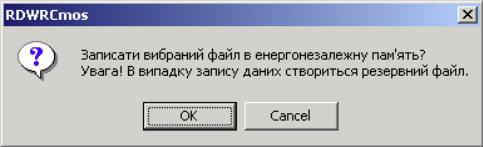

Тепер, натиснувши кнопку “Записати дані” з’явиться попереджувальне вікно :

При натисненні на “Cancel” – операцію запису буде відмінено зовсім

“OK” – програма зчитає резервний файл із станції (який потрібний при виникненні проблем із записом), і тільки після цього запише вибраний файл в енергонезалежну пам’ять станції

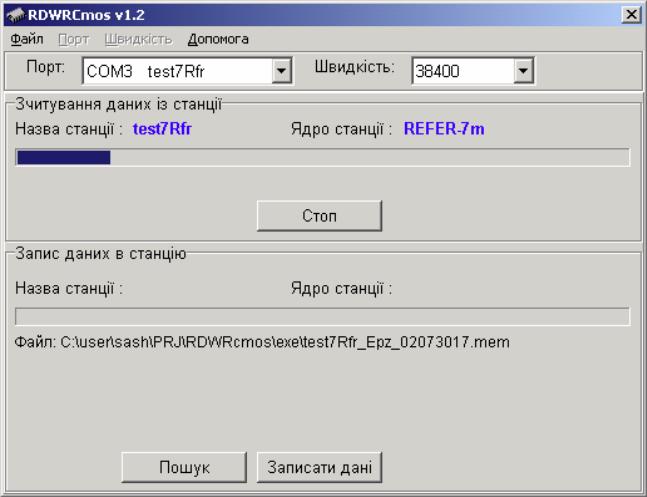

Читання резервного файлу зображено на рис :

Після успішного зчитування резервного файлу програма записує його на диск (з’являється вікно вибору назви файлу) та здійснює запис вибраного файлу в енергонезалежну пам’ять станції.

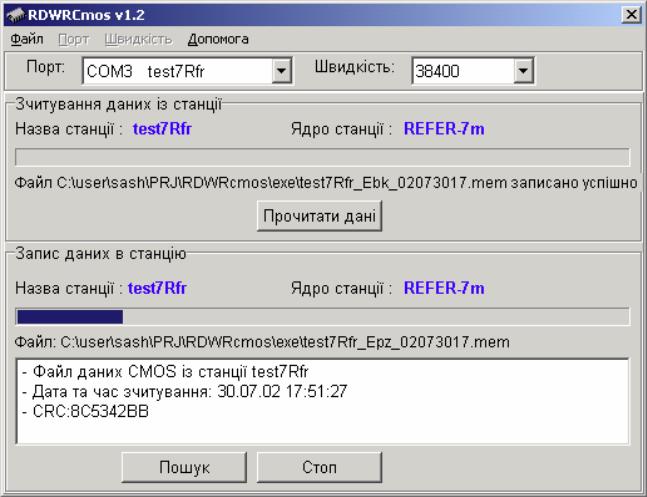

Підчас зчитування даних кнопка “Записати дані” міняє свій статус на зображення “Стоп”:

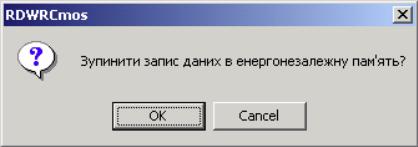

Під час запису даних існує можливість зупинки (паузи) – слід натиснути кнопку “Стоп” у нижній секції запису, з’являється вікно :

“Cancel” - продовжити запис даних

“OK” – зупинити процес запису в станції.

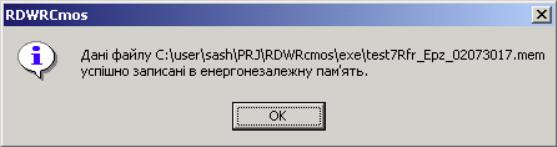

Кінець операції запису повідомляється наступним чином :

Системні вимоги

Для використання “RdWrCmos” Вам потрібно:

- Персональний комп’ютер із процесором Intel 80386DX або вищий (для Windows 95, Windows 98, Windows Me – далі Windows 9x), чи Intel 486/25 або вищий (для Windows NT 4.0), Intel Pentium (для Windows 2000 - NT 5.0).

- Операційну систему Microsoft Windows 95, Windows 98, Windows Me чи Windows NT версії 4.0, Windows NT 2000 (версія 5.0). Операційна система Windows 3.x не підтримується.

- Мишу, сумісну з Microsoft

- Клавіатуру AT 101/102

- Кількість вільного місця на жорсткому диску, необхідна для інсталяції RdWrCmos складає менше 1 Мегабайта. Для визначення вільного місця на диску, використовуйте Windows Explorer (Провідник).

- Вимоги оперативної пам’яті для “RdWrCmos” є відповідними до Вашої операційної системи (менше 1 МБт)..

- Необхідна умова використання “RdWrCmos” на Вашому комп’ютері – повинен бути присутнім хоча б один послідовний порт (Serial / COM Port).

- З’єднувальний кабель, по якому відбуватиметься взаємодія програми із станцією.

Інсталяція/деінсталяція

Перед інсталяцією програми “RdWrCmos” бажано закрити всі відкриті програми / вікна для того, щоб вони не завадили програмі інсталяції та діяти згідно наступних пунктів:

• вставте дискету із програмою в дисковод А;

• активізуйте Windows Explorer (Провідник). Виберіть у ньому диск А;

• на правій панелі файлів знайдіть файл setup.exe. Двічі натисніть на ньому мишею або натисніть клавішу [Enter] коли файл setup.exe підсвічений.

• дійте згідно інструкцій на екрані;

Для деінсталяції програми зайдіть піктограму “Add/Remove Programs” (“Пуск” → Настройка → Панель управления → “Установка и удаление программ”). Знайдіть запис RdWrCmos та виберіть його. Натисніть кнопку “Добавить/удалить”. Далі дійте згідно інструкцій на екрані.

Принцип роботи програми

Програма “RdWrCmos” створена для перезапису вмістимого енергонезалежної пам’яті одного процесора в інший у станції “ЄС-11”. Програма взаємодіє через послідовний (COM / Serial) порт із

цифровою станцією “ЄС-11”.

Робота із програмою організована у вигляді сесій зчитування даних із станції та запису раніше прочитаних даних у станцію.

Перед тим як буде здійснена будь-яка сесія із станцією (зчитування чи запис даних), программа перевіряє чи на другому кінці дійсно присутня станція. Для цього в станцію посилається запит на ідентифікацію версії програмного забезпечення станції. Це відбувається за допомогою посилання

спеціальної команди по послідовному порту. Після цього програма очікує відповідь від станції. Якщо через певний проміжок часу відповідь не прийшла, програма видає відповідне повідомлення

про помилку та припиняє взаємодію із станцією. Якщо у відповідний проміжок часу программа отримала від станції відповідь про версію ПЗ, ці дані обробляються на предмет наявності помилки та виводяться в головному вікні програми (якщо відбувалось зчитування даних, то виводяться версії

ПЗ станції та ядра станції; якщо відбувався запис даних у станцію, то відображається версія ядра програматора).

Після успішної ідентифікації програмного забезпечення станції программа зчитує дані та записує їх у файлі з відповідною назвою (правила формування назв файлів див. далі)

Запис даних файлів у станції здійснюється лише після попереднього зчитування резервного файлу (backup) – він відрізняється від звичайного робочого прочитаного файлу тим, що в назві файлу присутній суфікс _Ebk_.

Закінчення роботи з програмою

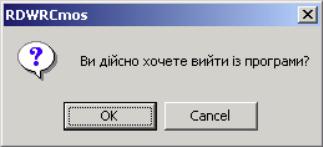

Для закінчення роботи із програмою “RdWrCmos” – натиснути, то стандартним методом –комбінація клавіш [Alt + F4] чи натиснути мишею на значок у заголовку робочого вікнапрограми. З’являється діалог попередження :

Увага! Якщо було здійснено спробу виходу із програми під час обміну даними по послідовному порту (чи зчитування чи запис даних в енергонезалежну пам’ять) з’являється вікно, що попереджує про неможливість виходу із програми при активному обміні даними:

Слід зупини процес обміну даними або ж дочекатись закінчення виконання поточної операції.

Увага! У зв’язку з постійним удосконалення програмного продукту, можлива корекція данного програмного забезпечення, що поліпшує його роботу. Для оперативногознайомлення звертайтеся до довідки даної програми RdWrCmos.hlp.
