6.2.2. Принципи розміщення устаткування при організації комутаційного поля
Стандарти і інші нормативно-технічні документи загального характеру не містять яких-небудь вказівок по розміщенню і взаємному розташуванню мережевого устаткування і устаткування СКС при його установці в технічному приміщенні (у монтажному конструктиві або на стіні). Рішення цього питання цілком і повністю залишається на розсуд проектувальника, який зобов'язаний враховувати в своїй діяльності рекомендації виробника СКС і побажання замовника, що не суперечать ним.
Надалі розглядатимемо в основному випадок установки устаткування в монтажному конструктиві типу шафи, відкритої стійки або настінної рами, який є найбільш споживаним в практику реалізації СКС в нашій країні. Відзначимо також, що в КЕ, побудованою відповідно до вимог стандартів, встановлюється не більше двох монтажних конструктивів. Дана обставина враховується при подальшому аналізі.
Нижче приведені і обгрунтовані пропозиції по правилах і принципах розміщення різних видів мережевих приладів і устаткування СКС в монтажних конструктивах. Вони можуть бути використані в процесі проектування за відсутності обмежень, записаних в ТЗ на систему, що розробляється.
6.2.2.1. Розміщення устаткування в одному монтажному конструктиві
У саму нижню частину конструктиву встановлюється важке устаткування типу ІБП, простір над ним відводиться для активного устаткування ЛВС різного призначення (див. рис. 6.2). Відразу ж над цим устаткуванням розташовуються панелі відображення його портів у разі використання схеми з'єднання типу cross-connect. Потім слідують панелі горизонтальної підсистеми, над якими розміщуються панелі відображення портів телефонної станції. Саму верхню частину конструктиву займає оптична полиця із заведеними в неї волоконно-оптичними кабелями магістральних підсистем. Застосування подібного підходу має під собою наступні логічні підстави:
найбільш важке устаткування з великими габаритами по глибині зосереджується в нижній частині конструктиву, що забезпечує йому додаткову стійкість;
у найбільш незручній для роботи нижній частині шафи або стійки, що безпосередньо примикає до його підстави, розташовується устаткування, експлуатація якого вимагає мінімальної кількості операцій перемикання, читання свідчень індикаторів і виконання інших аналогічних операций;
розміщення поряд один з одним устаткування ЛВС і панелей відображення їх портів по схемі комутаційного з'єднання (cross-connect) мінімізує довжину монтажних шнурів;
розташування панелей горизонтальної підсистеми між мережевим устаткуванням (по схемі interconnect) або панелями відображення його портів (cross-connect) і панелями відображення портів УПАТС забезпечує, по-перше, мінімізацію довжини найбільш споживаних в процесі підключення шнурів і, по-друге, дає можливість введення досить зручний під час поточної експлуатації правила: «Комп'ютерні і телефонні шнури йдуть в різні боки»;
саме верхнє і дальнє положення в конструктиві відносно найбільш часто використовуваного па практиці місця введення кабелів через цокольну частину займає оптична полиця, операції по комутації портів на якій виконуються достатньо рідко;
Панелі магістралі категорії 3 на які здійснюється відображення портів телефонної станції, розташовуються над комутаційними панелями горизонтальної підсистеми. Деяке збільшення довжини магістральних кабелів, що забезпечують підключення відповідного розеточного модуля ІР до телефонної станції, для них абсолютно некритично. Це обумовлено значно більшою допустимою довжиною каналів застосувань класу А в порівнянні з лініями горизонтальної підсистеми. З іншого боку, такий прийом декілька знижує довжину горизонтальних кабелів і забезпечує додаткове збільшення перешкодостійкості у разі передачі сигналів високошвидкісних застосувань ЛВС.

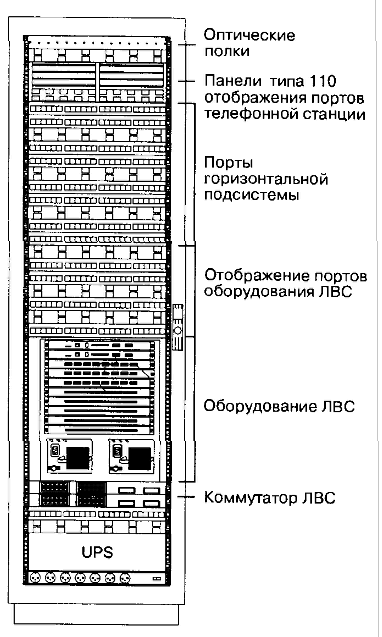

Рис.6.2. Схема розміщення устаткування СКС і ЛВС
у одному монтажному конструктиві
Компанія Molex при побудові СКС Molex PN рекомендує розміщувати активне мережеве устаткування ЛВС у верхній частині шафи безпосередньо під оптичною полицею підсистеми внутрішніх магістралей. Обґрунтуванням даного підходу служить можливість мінімізації довжини оптичного комутаційного шнура, який сполучає порти полиці з роз'ємами up-link-модулей комутатора або концентратора.
