5.5.1. Схеми з'єднання групових пристроїв мережевого устаткування

У переважній більшості пристроїв будь-якого виду мережевого устаткування, призначених для установки в технічних приміщеннях (групові пристрої), передбачаються порти двох різних різновидів. Стосовно приладів рівня робочої групи це означає, що основна маса інтерфейсів спочатку орієнтується на обслуговування крайових пристроїв (робочі станції користувачів для концентраторів і комутаторів ЛВС, аналогові і цифрові телефонні апарати у разі УПАТС). Спеціальні і, як правило, виділені інтерфейсні порти забезпечують підключення до устаткування, що працює на вищих рівнях інформаційно-обчислювальної мережі підприємства. Такі порти зазвичай володіють розширеними функціональними можливостями в сенсі можливих варіантів конфігурації, вибору режимів роботи, швидкодії і так далі Їх функції виконують up-link-модули устаткування ЛВС і плати Е1 телефонної станції або так званих виносів УПАТС. З погляду проектувальника СКС практичний інтерес представляють використовувані мережевими адміністраторами схеми підключення цих портів, що прямо визначають споживаний об'єм ресурсів магістральної частини кабельної системи. Основні схеми з'єднання мережевих пристроїв, що знаходяться в технічних приміщеннях різного рівня, розглядаються нижчим.

5.5.1.1. Устаткування лвс

На практиці знаходять застосування три основні різновиди підключення мережевих пристроїв масштабу робочої групи до ЛВС підприємства (мал. 5.5.1). Характерною межею першої схеми (мал. 5.5.1а) є обов'язкова наявність високопродуктивного групового пристрою, до лінійних портів якого підключаються порти up-link-модулей комутаторів (концентраторів), що безпосередньо взаємодіють з робочими станціями користувачів. Друга схема заснована на використанні високої пропускної спроможності внутрішньої шини сучасних комутаторів (рис. 5.5.1б). Основною умовою це реалізації є можливість об'єднання комутаторів в стек безпосередньо на рівні системної шини, що на сьогоднішній день допускається переважною більшістю виробів цього різновиду мережевого устаткування. Згідно третій схемі, зображеній на рис. 5.5.1в, up-link- порти комутаторів (концентраторів) робочих груп безпосередньо підключаються через магістральні кабелі до портів центрального комутатора, що встановлюється в апаратній (кросовою більш високого рівня).

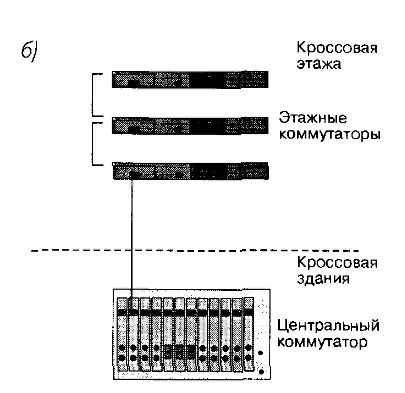

Рис. 4.14. Схеми з'єднання групових мережевих пристроїв ЛВС

у різних технічних приміщеннях

а) при використанні в КЕ концентраторів і одного комутатора рівня робочої групи;

б) у разі об'єднання поверхових комутаторів в стек;

в) при використанні схеми прямого підключення поверхових комутаторів або концентраторів до центрального комутатора.

Перша схема є найбільш економічною в плані необхідних ресурсів в магістральній частині кабельної системи. Даний варіант побудови комп'ютерної мережі досить часто застосовувався на ранніх етапах (приблизно до 1999 року) розвитку техніки ЛВС, проте в даний час із-за своїх добре відомих і принципово неусувних недоліків зустрічається на практиці достатньо рідко. Ця схема використовується головним чином в тих ситуаціях, коли замовник висуває особливо жорсткі вимоги відносно вартісних показників рішення, а параметр швидкодії ЛВС немає для нього першорядним. Друга схема характерна в першу чергу для мереж з відносно невеликим об'ємом трафіку, коли пропускна спроможність внутрішньої шини окремого комутатора не є чинником, що обмежує ефективність інформаційного обміну в даному сегменті мережі. Третя схема є найбільш вимогливою до об'єму споживаних ресурсів СКС, оскільки припускає організацію окремого тракту передачі сигналів на кожен робочий порт up-link-модуля мережевого пристрою рівня робочої групи. Одночасно з цим вона володіє найбільшими резервами як в сенсі експлуатаційної гнучкості, так і в об'ємі передаваємого трафіку. Це обумовлено тим, що тут обмеження по пропускній спроможності наступає виключно на апаратному рівні приладів ЛВС, тобто на рівні шини центрального комутатора або портів uplink-модулей комутаторів робочих груп.

Навіть первинний аналіз схеми рис. 5.5.1б показує, що по частині споживаних ресурсів магістральної частини СКС вона перевершує схему рис. 5.5.1в і поступається схемі рис. 5.5.1а, одночасно забезпечуючи достатньо високий рівень сервісу. Таким чином, вона цілком може застосовуватися на ранніх етапах розвитку інформаційно-обчислювальної мережі підприємства. Проте практика реалізації і експлуатації ЛВС свідчить про те, що у міру розвитку мережі окремі поверхові комутатори починають поступово відключатися від стека і підключатися до відповідних портів центрального комутатора безпосередньо по виділених для цього магістральних трактах. Це означає, що схема рис. 5.5.1б з часом модифікується в схему рис. 5.5.1 в.

Резюмуючи все сказане вище, можемо констатувати, що у зв'язку із значною тривалістю експлуатації СКС розрахунок її магістральної частини доцільно вести по схемі рис. 5.5.1в, яка є найбільш вимогливої до кількості трактів передачі інформації.
