4.3.4. Загальні вимоги до конструкції і устаткування кросових

Найбільш оптимальною формою кросовою є квадратна або близька до неї. Мінімальна довжина короткої стіни по нормам складає 2,2 м. Далі буде показано, що в СКС часто застосовуються шафи завглибшки і/або шириною 800 мм. Для забезпечення можливості центрального розташування шаф і дотримання необхідної ширини проходів відповідно до положень стандарту ANSI/NECA/BICSI 568-2001 рекомендується вибирати розміри технічного приміщення не менше 3,0x2,4 м. У приміщеннях меншого розміру перед вибором остаточного проектного рішення доцільно розглянути можливість розміщення активного і пасивного мережевого устаткування і панелей комутаційного поля СКС в шафах менших габаритів, у відкритих стійках або з використанням схеми настінного монтажу і відкритого розташування активного устаткування з корпусами великої глибини (сервери, ІБП і так далі).

Висота приміщення повинна бути не менше 2,5 м. Конструкція і матеріал стенів вибираються з урахуванням можливості їх обшивки металевими екрануючими панелями і кріплення до них апаратури різного призначення.

В тому випадку, якщо канали стояка проходять безпосередньо через приміщення кросовою, в нім не повинно бути фальшстелі і фальшпола, а двері слід розташовувати на суміжній із стояком стіні. Решта вимог до дверей і до дверного отвору кросових ідентичні тим же вимогам для апаратних.

Кросова обов'язково обладналася системами:

• пожежній і охоронній сигналізації;

• вентиляція і освітлення, які забезпечують виконання вимог стандартів, викладених в розділі 3.3.3;

• по крайній мірі, захисного і бажано телекомунікаційного заземлення.

У кросовій бажана наявність інформаційної розетки, безпосередньо або через крос підключеною до УПАТС. Вимоги до системи електроживлення кросових ідентичні тим же вимогам для апаратних. При необхідності кросові можуть бути додатково обладнані різними системами сигналізації, пожежогасінні, кондиціонування і аварійного освітлення.

4.4. Розміщення устаткування в технічних приміщеннях

4.4.1. Схеми розміщення устаткування

В процесі виконання проектних робіт в обов'язковому порядку здійснюється розробка плану розміщення устаткування у всіх технічних приміщеннях. Комутаційне устаткування СКС і активні мережеві пристрої можуть бути змонтовані трьома основними способами:

• на стіні приміщення з використанням штатних монтажних елементів (скоб, ніжок, підстав кросових башт і так далі) самих комутаційних панелей і інших виробів або неглибоких монтажних конструктивів типу рам;

• у 19-дюймовому монтажному конструктиві стандартної глибини, функції якого на практиці найчастіше виконує монтажну шафу;

• по змішаному варіанту монтажу.

На вибір того або іншого способу розміщення устаткування істотний вплив разом з кількістю робочих місць, що обслуговуються даним технічним приміщенням, надає його призначення (кросова поверху або будівлі, апаратна). Загальна характеристика способів розміщення приводиться в табл. 4.4.1.

Таблиця 4.4.1. Загальна характеристика способів розміщення устаткування

Спосіб розміщення	Число обслуговуваних робочих місць	Спосіб комутації
На стіні технічного приміщення	<24	Комутаційне підключення, істотно рідше комутаційне з'єднання
У 19-дюймовому конструктиві: 1 конструктив 2 конструктиви	< 120 100-300	Комутаційне з'єднання Комутаційне підключення
Змішаний варіант	>30	Комутаційне підключення Зв'язок між кросами

Розміщення устаткування на стіні є типовим рішенням для ніш і може бути використане також для кросових невеликих розмірів. Такий принцип організації комутаційного нуля повинен обов'язково розглядатися як один з можливих при розмірах приміщення кросової менше 3,0x2,4 м. Основними перевагами даного варіанту є:

• найвища зі всіх можливих варіантів монтажу результуюча щільність портів комутаційного поля (для розміщення комутаційного поля на базі устаткування типу ПО загальним об'ємом 600 пар згідно нормам фірми Molex достатньо площі 90x60 см);

• можливість деякого зниження вартості кабельної системи за рахунок відсутності монтажного конструктиву і витрат на його збірку;

• легкість розширення кабельної системи на рівні устаткування технічного приміщення, оскільки ця процедура зводиться до простого додавання певної кількості рядів і/або колон комутаційних панелей того або іншого вигляду (якщо тільки така можливість передбачена ще на архітектурній стадії проектування).

Досвід показує, що застосування схеми монтажу устаткування на стіні найдоцільніше при числі обслуговуваних робочих місць не вище 24. В цьому випадку комутаційні панелі, організатори і інші аксесуари вмонтовуються на стіні безпосередньо або за допомогою конструктиву типу настінної рами з використанням штатних або додаткових кріпильних елементів. Для установки мережевих пристроїв застосовуються столи, настінні полиці або спеціальні кронштейни. Даний спосіб є найбільш економічним за вартістю і займаним простором. Його головним недоліком є низький рівень захисту активного і пасивного устаткування від випадкових механічних пошкоджень і несанкціонованого доступу. Основною областю застосування методу монтажу на стіні на практиці є невеликі офіси.

При розміщенні устаткування на степс активні мережеві пристрої можуть підключатися до кабельної системи як комутаційним підключенням, якщо відстань між комутаційним і активним устаткуванням дозволяє підібрати відповідні комутаційні шпури, так і комутаційним з'єднанням. З міркувань мінімізації загальної вартості вирішення з урахуванням невеликої кількості портів і відповідно малих габаритів панелей комутаційного поля в переважній більшості випадків на практиці реалізується метод комутаційного підключення (interconnect).

Використання монтажних конструктивів (типу шаф і відкритих стійок) забезпечує компактне зручне устаткування практично будь-якого призначення. Застосування монтажних шаф додатково гарантує його захист від несанкціонованого доступу, ефективне придушення зовнішніх електромагнітних перешкод (у разі застосування металевих передніх дверей), а також зручність експлуатаційного обслуговування. Методика оцінки ємкості монтажних шаф і функціонально аналогічного йому устаткування.

У монтажних шафах вмонтовуються панелі СКС та активне мережеве устаткування, нерідко обслуговуюче декілька сотень робочих місць. Виходячи з цього для частини мережевого устаткування можливе застосування підключення до кабельної системи методом комутаційного з'єднання (cross-connect).

Змішаний варіант монтажу, як це витікає з самої назви методу, характеризується тим, що частина устаткування інформаційно-обчислювальної системи, що відноситься переважно до СКС, вмонтовується на стіні, тоді як частина, що залишилася, встановлюється в монтажний конструктив. Даний метод застосовний для будь-яких кількостей обслуговуваних робочих місць, а при кількості робочих місць вище 250, тобто головним чином в системах з централізованим адмініструванням і в апаратних крупних СКС, він є переважним. При створенні СКС з централізованим адмініструванням всі комутаційні панелі прагнуть по можливості розмістити на стіні, залишаючи в шафах тільки активні мережеві прилади. Наявність значного вільного простору навколо комутаційного устаткування, характерного для змішаного варіанту монтажу, створює зручність роботи з великою кількістю шнурових виробів різного призначення, а монтаж активних мережевих приладів в закритій монтажній шафі забезпечує надійний захист від несанкціонованого доступу до найбільш цінного устаткування, компактне розміщення і зручність обслуговування пристроїв різного призначення.

Ще однією областю застосування змішаного варіанту монтажу є апаратні великих СКС. Це пояснюється тим, що дане технічне приміщення рідко використовується по прямому призначенню в чистому вигляді. У нього, окрім електричних і волоконно-оптичних магістральних кабелів для підключення до міської телефонної станції і до інших телекомунікаційних операторів, заводяться також горизонтальні кабелі довколишніх робочих місць. Це приводить до необхідності установки додаткового комутаційного устаткування, кількість якого визначається масштабами всієї СКС в цілому і прийнятою схемою організації як кабельної проводки, так і інформаційної системи в цілому.

У разі апаратної панелі електричних магістральних кабелів для забезпечення роботи телефонної станції (в основному, кросові панелі типу ПО у варіанті кросових башт або кросових блоків з ніжками) кріпляться переважно на стіні приміщення. Активне устаткування, панелі магістральних оптичних кабелів і панелі горизонтальних кабелів, які заводяться в дане технічне приміщення, розміщуються в 19-дюймовому монтажному конструктиві (шафи або відкриті стійки).

При змішаному варіанті монтажу для підключення мережевого устаткування до кабельної системи рекомендується використовувати схему комутаційного підключення. При великій кількості робочих місць для обслуговування роботи низькошвидкісних застосувань не виключається можливість використання зв'язку між кросами.

На остаточний вибір того або іншого способу розміщення устаткування разом з кількістю обслуговуваних робочих місць в значній мірі впливають також наступні чинники:

• висота приміщення;

• розташування, кількість і конструктивні особливості точок введень поверхових і магістральних кабельних каналів в технічні приміщення;

• місця розташування введень вентиляційної системи і системи кондиціонування;

• місця розміщення силових розеток для живлення мережевого устаткування;

• зручність обслуговування устаткування і переміщення персоналу по приміщенню;

• місцеві особливості системи освітлення;

• можливі будівельні обмеження (нависаючі балки, капітальні конструкції, що несуть, обмеження навантаження на конкретні точки міжповерхового перекриття і так далі);

• перспективи зміни планування приміщення у зв'язку з розширенням його площі.

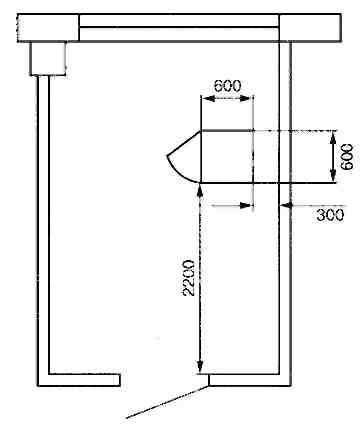

Рис.4.5. Приклад плану розташування монтажного

устаткування в технічному приміщенні

Ухвалене рішення про спосіб формування комутаційного поля СКС і розміщення устаткування в кожному з приміщень кросових обов'язково фіксується в технічній документації проекту в графічному вигляді і включається до складу основних комплектів робочих креслень. Перше креслення показує вигляд на приміщення зверху (приклад приведений на рис. 4.5), друге креслення є схемою розміщення устаткування в 19-дюймових монтажних конструктивах або на стіні.

Підготовлені плани повинні увійти до складу технічного проекту. В процесі виконання розрахунків кількості комутаційного устаткування або на етапі розробки робочої документації ці плани можуть бути скоректовані в більшому або меншому об'ємі.
