5. Теплотехнический расчет конструкции чердачного (бесчердачного) покрытия

Особенностью расчета конструкции чердачного (бесчердачного) покрытия является наличие неоднородного слоя –железобетонной панели с замкнутыми воздушными прослойками круглого сечения, для которой следует определить приведенное термическое сопротивление RПР, м2·0С/Вт.

Порядок теплотехнического расчета чердачного (бесчердачного) покрытия.

5.1. Для упрощения расчета круглые отверстия следует заменить равновеликими по площади квадратами, определить размеры а, в, с, s,указать направление действия теплового потока Q, а также характерные сечения, как указано на рисунке 4.

Рис.4. Железобетонная многопустотная панель.

Принять размеры: а=в=

5.2.Определить приведенное термическое сопротивление RПР, м2·0С/Вт, неоднородной ограждающей конструкции следующим образом:

а) плоскостями параллельными направлению теплового потока, ограждающая конструкция условно разрезается на участки, из которых одни участки могут быть однородными – из одного материала (сечение II), а другие неоднородными – из слоев с различными материалами (сечениеI), и термическое сопротивление ограждающей конструкции Rа м2·0С/Вт, определяется по формуле:

, (40)

где FI, FII – площади отдельных участков конструкции (или части ее), м2.

; ;

; .

l – длина участка железобетонной плиты, l=1м;

а,с – размеры согласно рисунка 3;

n – количество пустот;

m – количество железобетонных участков между пустотами.

Количество участков n и m принять самостоятельно из расчета стандартной ширины панели равной 1195мм.

RI- термическое сопротивление неоднородного участка конструкции по сечению I-I

м2·0С/Вт, (41)

где Rв.п. – термическое сопротивление воздушной прослойки, м2·0С/Вт [9,прил.4]

RII- термическое сопротивление однородного участка конструкции по сечению II-II.

, м2·0С/Вт. (42)

б) плоскостями, перпендикулярными направлению теплового потока, ограждающая конструкция (или часть ее, принятая для определения Rа) условно разрезается на слои, из которых одни слои могут быть однородными (сечения III-III и V-V), а другие неоднородными (сечение IV-IV). Определяем термическое сопротивление железобетонной плиты относительно перпендикулярных сечений (III-III, IV-IV, V-V):

, м2·0С/Вт, (43)

- термическое сопротивление однородных участков конструкции

м2·0С/Вт. (44)

термическое сопротивление неоднородного участка по сечению IV-IV:

, м2·0С/Вт, (45)

то же, что в формуле (41).

Величина может превышать величину , но не более чем на 25%.

Приведенное термическое сопротивление ограждающей конструкции следует определять по формуле:

. (46)

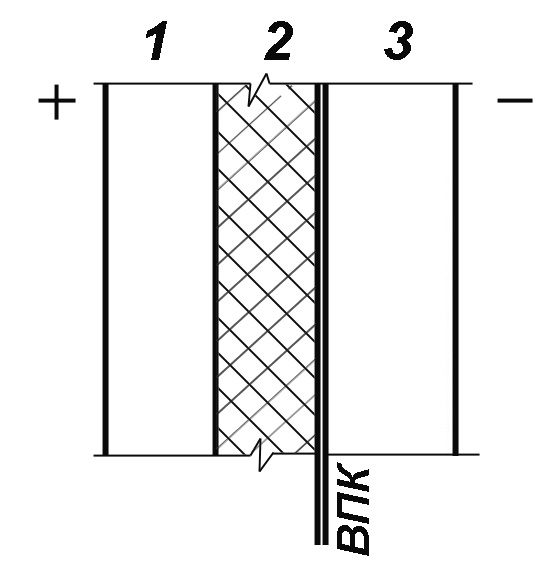

5.3. Дальнейший порядок выполнения теплотехнического расчета конструкции чердачного (бесчердачного) покрытия аналогичен порядку теплотехнического расчета наружной стены, при этом в качестве термического сопротивления слоя железобетонной панели с воздушными пустотами следует принимать найденное по формуле (46) приведенное термическое сопротивление , м2·0С/Вт.

Примеры расчета приведенного термического сопротивления неоднородной ограждающей конструкции приведены в [3, пример 6].
