Введение

Защита населения от современных средств поражения — главная задача гражданской обороны.

Укрытие в защитных сооружениях обеспечивает различную степень защиты от поражающих факторов ядерного, химического и биологического оружия, а также от вторичных поражающих факторов при ядерных взрывах и применении обычных средств поражения (от разлетающихся с большой силой и скоростью обломков и осколков конструкций сооружений, комьев грунта и т. д.). Этот способ, обеспечивая надежную защиту, вместе с тем практически исключает в период укрытия производственную деятельность. Применяется при непосредственной угрозе применения ОМП и при внезапном нападении противника.

Противорадиационные укрытия (ПРУ). Они обеспечивают защиту укрываемых от воздействия ионизирующих излучений и радиоактивной пыли, отравляющих веществ, биологических средств в капельно-жидком виде и от светового излучения ядерного взрыва. При соответствующей прочности конструкций ПРУ могут частично защищать людей от воздействия ударной волны и обломков разрушающихся зданий. ПРУ должны обеспечивать возможность непрерывного пребывания в них людей в течение не менее двух суток.

Защитные свойства ПРУ от радиоактивных излучений оцениваются коэффициентом защиты (Кз) или коэффициентом ослабления (Косл), который показывает, во сколько раз укрытие ослабляет действие радиации, а следовательно, и дозу облучения.

Вариант 19 . Расчетная часть исходные данные.

1. Местонахождение ПРУ – в одноэтажном здании.

2. Материал стен: Ко.

3. Толщина стен по сечениям (см)

наружные 25

внутренние 12

4. Перекрытие – тяжелый бетон дощатый по лагам (см): 14

5. Расположение низа оконных проемов (м): 2

6. Площадь оконных и дверных проемов (м²), против углов:

α₁ - 11/4

α₂ - 9/6/5

α₃ – 3

α₄ – 9

7. Высота помещения (м): 2,9

8. Размеры помещения (м x м): 7 x 4

9. Размер здания(м x м): 26 х 32

10) Ширина зараженного участка, м – 150

11) Минимальный К_защиты - 50

12) Мощность наземного ядерного взрыва – 300 кт

13) Мощность воздушного ядерного взрыва – 410 кт

14) Уровень радиации Р₀ = 140 мкР/ч

15) Время t = 40 ч

16) n= 30 %;

γ= 70%

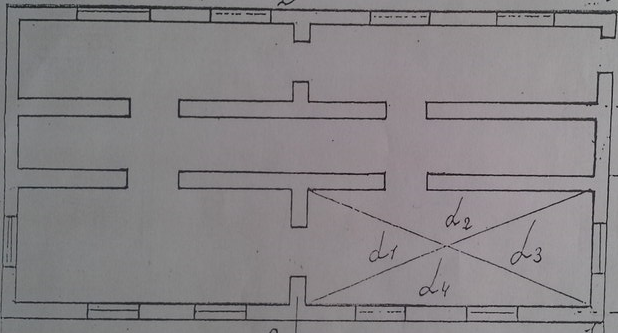

План здания

Масштаб 1:400

Рассчитать коэффициент защищенности здания и предпринять меры для соответствия здания противорадиационному укрытию (ПРУ).

Таблица 1. Предварительные расчеты

Сечения здания	Вес 1м2 конструкций, кгс/м2			Приведенный вес, Gприв кгс/м2	Суммарный вес против углов, Gα кгс/м2
А-А н	450	9/121,8=0,07	1-0,07=0,93	450*0,93=418,5	Gα4=418,5
Б-Б В-В Г-Г н	216 216 450	5/121,8=0,04 6/121,8=0,05 9/121,8= 0,07	1-0,04=0,96 1-0,05=0,95 1-0,07=0,93	216*0,96=207,4 216*0,95=205,2 450*0,93=418,5	Gα2=831,1
н	450	8/104,4=0,08	1-0,08=0,92	450*0,92=414	Gα3=414
2-2 3-3 н	216 450	4/104,4=0,04 11/104,4=0,11	1-0,04=0,96 1-0,11=0,89	216*0,96=207,4 450*0,89=400,5	Gα1=607,9

1. Материал стен: Ко (кирпич обожженный обыкновенный)

Толщина стен по сечениям, см:

наружные 25 ;

внутренние 12 ;

Определяем вес 1 м² конструкции для сечений:

внутренние: 216кгс/ м²

наружные: 450кгс/ м²

2. S_о и S_дв против углов:

α₁ – 11/4 ,

α₂ – 9/6/5 ,

α₃ – 8 ,

α₄ – 9 .

Высота помещения, м: 2,9

Размер здания, м х м: 26 х 32 + 10 м => 36 х 42 м хм

S₁=2,9*36=104,4 м²;

S₂=2,9*42=121,8 м²;

3. Суммарный вес против углов:

Gα_1(3-3;2-2) = 207,4+400,5= 607,9 кгс/м²

Gα_{2(г-г; в-в; б-б)} =207,4+205,2+418,5=831,1кгс/ м²

Gα_3(1-1) =414кгс/ м²

Gα_4(а-а) =418,5 кгс/ м²

4)

5)К - коэффициент, учитывающий долю радиации, проникающей через наружные и внутренние стены и принимаемый по формуле:

, где - учитывает только те величины углов в градусах, суммарный вес, против которых, не превышает 1000 кгс/м.²

не учитывается

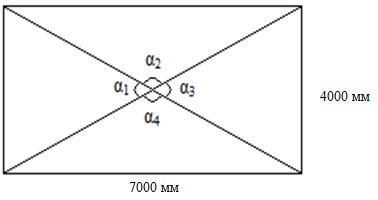

Размер помещения, м х м: 7х4

Масштаб 1:100

6)К - кратность ослабления стенами первичного излучения в зависимости от суммарного веса ограждающих конструкций

Gα₁ = 607,9 кгс/м² (600+7,9)

600 65

650 90

_{Кст1=65+7,9*0,5=68,95}

Gα₂ = 831,1 кгс/м² (800+31,1)

800 250

900 500

_{Кст2=250+31,1*2,5=327,75}

Gα₃ = 414 кгс/м² (400+14)

400 16

450 22

_{Кст3=16+14*0,12=17,68}

Gα₄ = 418,5 кгс/м² (400+18,5)

400 16

450 22

_{Кст4=16+18,5*0,12=18,22}

, где - величины углов градусов

7)К_пер- кратность ослабления первичного излучения перекрытием.

Перекрытие: 10 см, тяжелый бетон дощатый по лагам – 300 кгс/м²

кгс/м²

420 кгс/м² (400+20)

400 10

450 15

8) V - коэффициент, зависящий от высоты и ширины помещения.

Размер помещения, м х м: 7х4

Высота помещения, м: 2,9

По ширине 3 м, высоте 2,9 м

2,9 м (2+0,9)

2 0,06

3 0,04

По ширине 6 м, высоте 2,9 м

2,9 м (2+0,9)

2 0,16

3 0,09

По высоте 2,9 м, ширине 4 м

4 м (3+1)

3 0,042

6 0,097

9)К - коэффициент, учитывающий проникание в помещение вторичного излучения.

Расположение низа оконных проемов: 2 => К₀=0,09

, где - площадь оконных и дверных проемов,

- площадь пола укрытия.

против углов:

α₁ – 11/4,

α₂ – 9/6/5,

α₃ – 8,

α₄ – 9.

_{So=11+9+8+9=37 м2}

_{Размер здания 36 х 42 м х м}

S_n=1512 м²

К_о=0,09*0,024=0,002

10) К - коэффициент, учитывающий снижение дозы радиации в зданиях, расположенных в районе застройки, от экранирующего действия соседних строений.

Ширина зараженного участка, м: 150

150 (100+50)

100 0,9

300 0,98

м

11) К - коэффициент, зависящий от ширины здания.

Размер здания, м х м: 36х42

По ширине 36 м, высоте 3 м

36 (24+12)

24 0,2

48 0,34

По ширине 36 м, высоте 2 м

24 м (24+12)

24 0,32

48 0,47

По высоте 2,9 м, ширине 36 м

2,9 м (2+0,9)

2 0,39

3 0,27

К_ш=0,28

_{12) Коэффициенты подставляем в формулу}

_{Кз – коэффициент защиты для помещений, укрытий в одноэтажных зданиях определенных по форме.}

Кз=11,05 <50, следовательно здание не соответствует нормативным требованиям.

Для повышения его защитных свойств можно провести мероприятия, предусмотренные пунктом 2.56 строительных норм и правил:

1. Укладка мешков с грунтом вдоль внешних стен здания.

2. Уменьшение площади оконных проёмов

3. Укладка дополнительного слоя грунта на перекрытия.

Таблица 2. Дополнительные расчеты

Сечения здания	Вес 1м2 конструкций, кгс/м2			Приведенный вес, Gприв кгс/м2	Суммарный вес против углов, Gα кгс/м2
А-А н	450+900=1350	9-30%/121,8=0,05	1-0,05=0,95	1350*0,95=1282,5	Gα4=1282,5
Б-Б В-В Г-Г н	216 216 450+900=1350	0,04 0,05 9-30%/121,8= 0,05	0,96 0,95 1-0,05=0,95	207,4 205,2 1350*0,95=1282,5	Gα2=1695,1
н	450+900=1350	8-30%/104,4=0,05	1-0,08=0,95	1350*0,95=1282,5	Gα3=1282,5
2-2 3-3 н	216 450+900=1350	0,04 11-30%/104,4=0,07	0,96 1-0,07=0,93	207,4 1350*0,93=1255,5	Gα1=1462,9

1. Ширина мешка 50 см = 0,5 м

Объём массы грунта 1800 кгс/м³.

Рассчитаем вес 1м²;

1800*0,5=900 кгс/м³.

2. Уменьшим площадь оконных проемов на 30%

3. Пересчитаем суммарный вес против углов,

Gα_1(3-3;2-2) =207,4+1255,5=1462,9 кгс/м²

Gα_{2(г-г; в-в; б-б)} =207,4+205,2+1282,5=1695,1 кгс/ м²

Gα_3(1-1) =1282,5кгс/ м²

Gα_4(а-а) =1282,5 кгс/ м²

4. Пересчитаем К₁

Σα=0, так как все значения суммарных весов превышают 1000 кгс/м²

5. Для расчета К_ст выбираем наименьшее из суммарных весов:

1282,5 (1200+82,5)

1200 4000

1300 8000

6. На перекрытие укладываем слой грунта толщиной 20см =0,2м.

Объем массы грунта 1800кгс/м²

Следовательно вес 1м² равен 1800*0,2=360 кгс/м²

Вес 1 м² перекрытия 420 кгс/м²

Суммарный вес 1м² грунта и перекрытия:

420+360=780 кгс/м²

780 (700+80)

700 70

800 120

V= 70+80*0,5=110

К_пер=110

7. V₁=0,062

8. Пересчитаем К_о

Расположение низа оконных проемов 2 м => К_о=0,09а

S_n=1512 м²

S_о=37 м² – уменьшим на 30% => S_о=26м²

а=26/1512=0,017

К_о=0,09*0,017=0,002

9. К_м=0,92

10. К_ш=0,28

11. Пересчитаем К_з

После проведения мероприятий по повышению защиты здания, коэффициент защиты стал равен 112,5 и здание будет соответствовать нормативным требованиям и может быть использовано в качестве противорадиационного укрытия.
