1.2.4 Главный цилиндр гидравлического привода тормозов

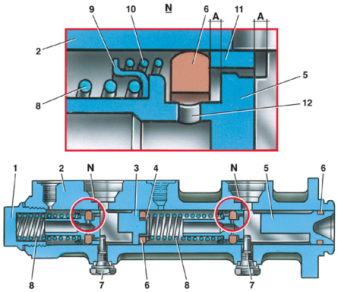

Рис. 5

1 – пробка; 2 – корпус цилиндра; 3 – поршень привода задних тормозов; 4 – шайба; 5 – поршень привода передних тормозов; 6 – уплотнительное кольцо; 7 – стопорные винты; 8– возвратные пружины поршней; 9 – тарелка пружины; 10 – прижимная пружина уплотнительного кольца; 11 – распорное кольцо; 12 – впускное отверстие; А – компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)

В данной работе мной были раскрыты вопросы: назначение гидравлического привода тормозов с ABS, его устройство, принцип работы.

Список литературы

1.С. К. Шестопалов, «Устройство, техническое обслуживание и ремонт легковых автомобилей» Москва, «Академия», 2000г.- 538с.

2.М.Власов, «Техническое обслуживание и ремонт автомобилей» Москва, «Академия», 2004г.

3.Е.А. Епифанова, Л.И.Епифанов, «Техническое обслуживание и ремонт автомобилей», Москва, «ФОРУМ-ИНФРА-М»,2004г.-276с.

4.Ю.Т. Вишневедский «Техническая эксплуатация, обслуживание и ремонт автомобилей»,, Москва, «Дашков и К?», 2004г. -373с.

5. В.К. Вахламов, «Техника автомобильного транспорта. Подвижной состав и эксплуатационные свойства»,Москва, «Академия», 2004г.-518 с.

6.Иллюстрированное руководство «Своими силами», М, ЗАО «КЖИ «За рулем», 2004г.-229с.

7.Ю. И. Боровских, Ю. В. Буралёв, К. А. Морозов. «Устройство автомобилей»

8.В. П. Полосков, П. М. Лещёв, В. Н. Хартанович. «Устройство и эксплуатация автомобилей»

9.В. Н. Карагодин, С. К. Шестопалов «Устройство и техническое обслуживание грузовых автомобилей»

13.Игнатов А.П., Новокшонов К.В., Пятков К.Б. «Устройство и эксплуатация»- Ярославль: изд. «Третий Рим», 1996г.

14.Роговцев В.П., Пузанков А.Г., Олдфильд В.Д. «Устройство и эксплуатация автотранспортных средств» – Москва: «Просвещение», 2000г.

16.Боднев А.Г., Дагович В.М. «Устройство, эксплуатация и техническое обслуживание автомобилей» М.: «Транспорт» 1974 г. с. 254.

17.Иващенко Н.И. «Технология ремонта автомобилей» К.: «Вища школа» 1978 г. с. 358.

18. http://systemsauto.ru/brake/brake.html
