Соединители кл. Коаксиальные разъемы.

В ВЧ соединениях гибких КК контакты обеспечивают разъемами штепсельного типа с помощью пружинных цанг и штекеров, удерживаемых в соединении посредством внешних резьбовых соединений или иных фиксирующих приспособлений. Соотношение диаметров проводников на любом участке внутри коаксиальных ВЧ соединителей подбирают таким образом, чтобы с учетом параметров диэлектрика обеспечивалось постоянство волнового сопротивления линии. Согласование в ВЧ коаксиальных соединителях (КС) в значительной степени зависит от заделки кабеля и при аккуратном выполнении характеризуется среднеквадратичным значением КСВ порядка 1.05…1.15. При этом в разъемах рекомендуется применять опорные шайбы из материала с малой диэлектрической проницаемостью. Высокая электрическая прочность разъема достигается путем подбора специальной конструкции опорной шайбы (рис.40).

Рис. 40. Специальная опорная шайба

Важным параметром, характеризующим разъемы, является предельная и допустимая мощности, которые можно передать через разъем. Предельной мощностью разъема, также как и линии называют ту мощность, при которой происходит пробой. Как уже отмечалось ранее, допустимая мощность для КЛ с диэлектрическими шайбами, например из полистирола, меньше предельной в 20 раз. Поэтому ВЧ соединители для жестких коаксиальных линий на повышенный уровень мощности выполняют без опорных диэлектрических шайб. Один из вариантов конструкции соединителей для жесткой КЛ приведен на Рис.41.

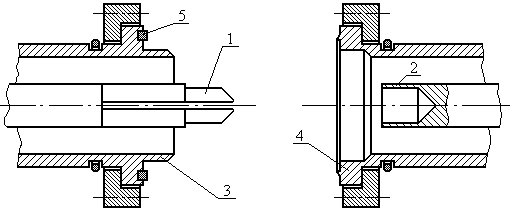

Рис. 41. Высокочастотный коаксиальный соединитель: 1 – штыревой контакт; 2 – гнездовой контакт; 3 – штыревая втулка; 4 – гнездовая втулка; 5 – резиновая прокладка

Во многих случаях соединители для жестких КЛ должны быть герметичны. Для этого в конструкцию вводится резиновая прокладка 5.

Лекция от 08,05,2013 Дроссельные соединения.

СПИСАТЬ Нет ни у кого!

Коаксиальные линии работая на волне типа ТЕМ в принципе могут обеспечить рабочую полосу частот от 0 до бесконечности. Любые соединители использующие резонансные свойства в том числе и дроссельные сужают рабочую полосу частот. Различают два основных типа дроссельных соединений коаксиальных линий: одинарные, двойные.

Одинарные дроссельные соединения коаксиальной линии.

Рис. 42. Одинарное дроссельное соединение коаксиальных линий

Рис.42 При распространении волны Р в точке А происходит частичное ответвление энергии Р₂ в искуственную коаксиальную линию для которой точка В является коротким замыканием. Дроссельные соединения часто называют соединением с емкостной связью и фактически оно является соединением с резонансными свойствами. Резонанс возможен если (Рис.37). Как видно наилучшем случаем является когда в точке А осуществляется электрический контакт (эквивалентно короткому замыканию). В случае в точке А наблюдается разрыв элекетрического тока и соединение внешнего проводника осуществляется через магнитное поле что привод к существенным потерям в линии. В приведенной на Рис. 42 конструкции в случае жесткого соединения и если позволяют диаметры центральной жилы то одна из них засверливается другая протачивается а затем их соединяют пайкой Рис.43(а). Если диаметры центральной жилы очень малы то соединение осуществляется через втулку со скошенными краями длинной Рис. 43(б).

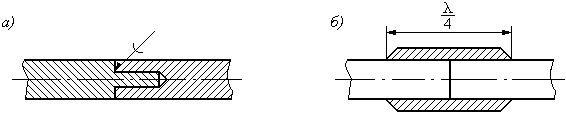

Рис. 43. Соединение центральных жил коаксиальных линий в дроссельном соединении пайкой (а) и втулкой (б)

При соединении центральной жилы такой втулкой согласование сопротивлений в соединении осуществляется через трансформатор на Рис.44 приведена эквивалентная схема такого соединения.

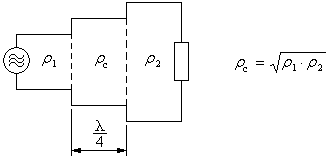

Рис. 44. Эквивалентная схема соединения центральных жил коаксиальных линий втулкой

Для улучшения электрического контакта в точке А необходимо по аналогии с дроссельно-фланцевым соединением прямоугольных волноводов, что бы волновое сопротивление искусственной коаксиальной линии АВ было бы много меньше по крайней мере в 10 раз чем волновое сопротивление основной линии. Основными недостатками такого соединения являются:

1. Достаточно небольшая полоса пропускания (7% т.е. )

2. Невысокая электрогерметичность.
