Приложение 7
Поправочные коэффициенты К для стальных, чугунных и асбестоцементных труб в зависимости от скорости движения воды υ
υ, м/с |
К |
υ, м/с |
К |
||
Стальные и чугунные трубы |
Асбестоцементные трубы |
Стальные и чугунные трубы |
Асбестоцементные трубы |
||
0,10 |
1,68 |
1,483 |
1,00 |
1,03 |
1,000 |
0,20 |
1,41 |
1,308 |
1,10 |
1,015 |
0,986 |
0,25 |
1,33 |
1,257 |
1,20 |
1,00 |
0,974 |
0,30 |
1,28 |
1,217 |
1,30 |
1,00 |
0,963 |
0,35 |
1,24 |
1,185 |
1,40 |
1,00 |
0,953 |
0,40 |
1,20 |
1,158 |
1,50 |
1,00 |
0,944 |
0,45 |
1,175 |
1,135 |
1,60 |
1,00 |
0,936 |
0,50 |
1,15 |
1,115 |
1,70 |
1,00 |
0,928 |
0,55 |
1,13 |
1,098 |
1,80 |
1,00 |
0,922 |
0,60 |
1,115 |
1,082 |
1,90 |
1,00 |
0,916 |
0,65 |
1,10 |
1,069 |
2,00 |
1,00 |
0,910 |
0,70 |
1,085 |
1,056 |
2,10 |
1,00 |
0,905 |
0,75 |
1,07 |
1,045 |
2,20 |
1,00 |
0,900 |
0,80 |
1,06 |
1,034 |
2,30 |
1,00 |
0,895 |
0,85 |
1,05 |
1,025 |
2,40 |
1,00 |
0,891 |
0,90 |
1,04 |
1,016 |
2,50 |
1,00 |
0,887 |
Приложение 8
Поправочные коэффициенты К для пластмассовых труб
в зависимости от скорости движения воды υ
υ, м/сек |
К |
υ, м/сек |
К |
υ, м/сек |
К |
0,2 |
1,439 |
0,8 |
1,052 |
1,9 |
0,865 |
0,25 |
1,368 |
0,85 |
1,043 |
2,0 |
0,855 |
0,3 |
1,313 |
0,9 |
1,024 |
2,1 |
0,846 |
0,35 |
1,268 |
1,0 |
1,0 |
2,2 |
0,837 |
0,4 |
1,230 |
1,1 |
0,981 |
2,3 |
0,828 |
0,45 |
1,198 |
1,2 |
0,960 |
2,4 |
0,821 |
0,5 |
1,170 |
1,3 |
0,943 |
2,5 |
0,813 |
0,55 |
1,145 |
1,4 |
0,926 |
2,6 |
0,806 |
0,6 |
1,123 |
1.5 |
0,912 |
2,7 |
0,799 |
0,65 |
1,102 |
1,6 |
0,899 |
2,8 |
0,792 |
0,7 |
1,084 |
1,7 |
0,887 |
2,9 |
0,786 |
0,75 |
1,067 |
1,8 |
0,876 |
3,0 |
0,780 |
Приложение 9
Значения удельных сопротивлений А при υ =1м/сек
для пластмассовых труб (ГОСТ 18599 - 2001)
Наружный диаметр, мм |
SDR41(среднелегкий тип СЛ) |
SDR26 (Средний тип С) |
SDR17 (Тяжелый тип T) |
А (для q в л/сек) |
А (для Q в л/сек) |
А (для Q в л/сек) |
|
16 |
- |
- |
12,12 |
20 |
- |
- |
2,695 |
25 |
- |
- |
0,7576 |
32 |
- |
- |
0,2048 |
40 |
- |
- |
0,06535 |
50 |
- |
- |
0,02023 |
63 |
- |
- |
0,006051 |
75 |
- |
- |
0,002431 |
90 |
- |
- |
0,0009269 |
110 |
- |
- |
0,0003239 |
140 |
- |
- |
0,00009247 |
160 |
- |
- |
0,00004591 |
225 |
- |
- |
- |
280 |
0,000001308 |
- |
- |
315 |
0,0000007082 |
- |
- |
Примечание: SDR- стандартное размерное соотношение, равное отношению номинального наружного диаметра трубы d к номинальной толщине стенки.
Приложение 10
Расчетные значения удельных сопротивлений А для неновых стальных и чугунных труб при υ >1,2м/с
Диаметр, мм
|
Значения А для q в м3/с (x) |
||||
Стальные водо-газопроводные ГОСТ.2362-75 |
Стальные электросварные ГОСТ 10704-63 |
Чугунные напорные ГОСТ 9583-75 и ГОСТ5525-61 класса ЛА, А, Б |
Асбестоцементные напорные, ГОСТ 53 9-73
|
||
Класса ВТ 6, ВТ 9 |
Класса ВТ1 |
||||
50 |
11080 |
3686,0 |
- |
- |
- |
60 |
- |
2292 |
- |
- |
- |
70 |
3009 |
- |
- |
- |
- |
75 |
- |
929,4 |
- |
- |
- |
80 |
1167 |
454,3 |
0,9485 |
- |
- |
90 |
529,4 |
- |
- |
- |
- |
100 |
281,3 |
172,9 |
311,7 |
187,7 |
- |
125 |
86,22 |
76,36 |
96,72 |
- |
- |
150 |
33,94 |
30,65 |
37,11 |
31,55 |
39,54 |
200 |
- |
6,959 |
8,092 |
6,898 |
8,632 |
250 |
- |
2,187 |
2,528 |
2,227 |
2,605 |
300 |
- |
0,8466 |
0,9485 |
0,914 |
1,083 |
350 |
- |
0,3731 |
0,4365 |
0,4342 |
0,5115 |
400 |
- |
0,1859 |
0.2189 |
0,2171 |
0,2579- |
450 |
- |
0,09928 |
0,1186 |
- |
- |
500 |
- |
0,05784 |
0,06778 |
0,07138 |
0,98489 |
(х)- для расходов в л/с значение А надо умножить на 10-6
Приложение 11

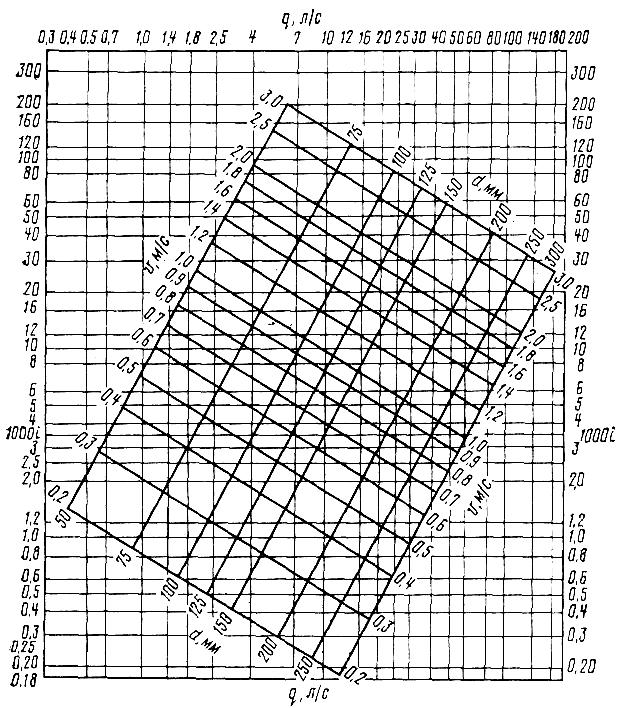

Номограмма для выбора асбестоцементных труб
Приложение 12
Геометрические размеры типовых водонапорных башен
Емкость бака, WВБ, м |
Высота ствола башни Hб, м |
Типовой проект |
Размеры, м |
Емкость конич. части бака Wк, м3 |
|||
Внутр. диаметр Двн |
Строит. высота Hстр |
Высота конуса бака, hк |
Диаметр днища бака, dдн., м |
||||
|
1. Бак стальной, ствол кирпичный |
||||||
50 |
9,12,15, 18,21,24 |
901-5-21/70 |
3,0 |
6,96 |
- |
- |
- |
100 |
12,15,18, 21,24 |
901-5-22/70 |
5,00 |
6,70 |
2,20 |
0,63 |
16,42 |
150 |
18,24 |
901-5-9/70 |
6,00 |
7,18 |
2,69 |
0,63 |
28,32 |
200 |
12,15,18, 21,24 |
901-5-23/70 |
6,50 |
8,10 |
2,90 |
0,63 |
35,52 |
300 |
15,18,21, 24,30,36 |
901-5-24/70 |
8,00 |
8,51 |
3,51 |
1,00 |
66,98 |
|
2. Бак стальной, ствол железобетонный |
||||||
300 |
21,24,30, 36,42 |
901-5-26/70 |
8,00 |
5,81 |
3,51 |
1,00 |
66,98 |
|
3. Стальные башни (системы Рожновского) |
||||||
15 |
12 |
901-5-29 |
3,02 |
2,79 |
1,175 |
1,22 |
4,39 |
25 |
12,15 |
901-5-29 |
3,02 |
4,42 |
1,175 |
1,22 |
4,39 |
50 |
12,15 |
901-5-29 |
3,02 |
8,57 |
1,175 |
1,22 |
4,39 |
Приложение 13
Геометрические размеры типовых резервуаров
Типовой проект |
Вместимость |
Размеры |
Материал |
901-4-10 |
100 |
3,7х6,5 |
Ж/б монолитный цилиндрический |
901-4-11 |
250 |
3,7х10 |
-«»- |
901-4-15 |
500 |
5,1х12 |
-«»- |
901-4-16 |
1000 |
5,1х18 |
-«»- |
901-4-17 |
2000 |
5,1х24 |
-«»- |
901-4-18 |
150 |
3,6х8 |
-«»- |
901-4-21 |
100 |
3,6х6 |
Цилиндр-й из сборных ж/б конструкций |
901-4-22 |
250 |
3,6х10 |
-«»- |
901-4-23 |
500 |
4,8х12 |
-«»- |
4-18-840 |
100 |
3,5х6х6 |
Ж/б прямоуг-й из сборных унифиц. конструкций заводского изготовления |
4-18-839 |
50 |
3,5х6х3 |
-«»- |
4-18-841 |
250 |
3,6х12х6 |
-«»- |
4-18-842 |
500 |
3,6х12х12 |
-«»- |
4-18-850 |
1000 |
4,8х18х12 |
-«»- |
4-18-851 |
2000 |
4,8х24х18 |
-«»- |
4-18-852 |
3000 |
4,8х24х36 |
-«»- |
4-18-858 |
6000 |
4,8х36х36 |
-«»- |
4-18-854 |
10000 |
4,8х48х48 |
-«»- |
4-18-855 |
20000 |
4,8х64х64 |
-«»- |
901-4-80 |
100 |
2,5х76 |
Открытый пожарный резервуар из бутобетона или кирпича, круглый |
901-4-80 |
150 |
2,5х9,3 |
То же |
901-4-80 |
50 |
3,8х5,8 |
Кирпичный цилиндрический |
Библиографический список
1. Шевелев, Ф. А. Таблицы для гидравлического расчета стальных, чугунных, асбестоцементных и пластмассовых водопроводных труб - М.: Госстройиздат, 1973.
2. Журба, М. Г. Водоснабжение. Проектирование систем и сооружений/М. Г. Журба, Л. И. Соколов, Ж. М. Говорова. Том 1 – М. Издательство АСВ, 2004.
3. Журба, М. Г. Водоснабжение. Проектирование систем и сооружений./ М. Г. Журба, Л. И. Соколов, Ж. М. Говорова. Том 2 – М. Издательство АСВ, 2004.
4. Журба, М. Г. Водоснабжение. Проектирование систем и сооружений/ М. Г. Журба, Л. И. Соколов, Ж. М. Говорова. Том 3 – М. Издательство АСВ, 2004.
5. Инженерные сети, оборудование зданий и сооружений/ Бухаркин Е. Н., Кушнирюк В. В., Лелеева Н. М. и др.; под ред. Ю.П.Соснина. Издательство Высшая школа, 2008.
6. Добромыслов, А. Я. Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Том 1 Напорные трубопроводы - Пособие к СниП 2.04.02-84 . Издательство ВНИИМП - М, 2004.
7. Плаксин, Ю. М. Основы инженерного строительства и сантехника/ М. Ю. Плаксин, Н. Малахов - Издательство КолосС, 2007.
8. Погодина, Л. В. Инженерные сети, инженерная подготовка и оборудование территорий, зданий и стройплощадок/ Л. В. Погодина - Издательство Дашков и Ко, 2011.
9. Жмаков, Г. Н. Эксплуатация оборудования и систем водоснабжения/ Г. Н. Жмаков - М.: ИНФРА-М. 2007. 352 С.
10. Рульнов, А. А., Автоматизация систем водоснабжения: учебник/А. А. Рульнов, Г. Н. Жмаков, К. Ю. Евстафьев - М.: ИНФРА - М, 2007. -201 с.
11. СНиП РК 4.01-02-2001. Водоснабжение. Наружные сети и сооружения.- М.: Стройиздат, 2001.
12. Методические указания к практическим и семинарским занятиям по дисциплине «Инженерные системы сельскохозяйственного водоснабжения». Овчинников А.С., Якубов В.В., Тыщенко Г.Р., Большаков И.А., Марисов Д.Б. Волгоград, ВГСХА, 2006.
