Интерпретация кривых нгк и ннк способами опорного пласта
Способ опорного пласта применяется для определения пористости пород по диаграммам НГК и ННК, полученным аппаратурой, не прошедшей калибровки и метрологической поверки. В качестве опорного пласта может быть принят любой пласт с известным водородосодержанием и неизменной литологией, в том числе чистые ангидриты, известняки с минимальной по разрезу пористостью, а также каверны против чистых глин, заполненных промывочной жидкостью. Пористость kп в каверне принимается равной 100 %, в обсаженной скважине с зацементированной каверной kп = 50%. Различают способы одного и двух опорных пластов.
Способ одного опорного пласта. В этом случае требуется наличие в исследуемой части разреза пласта с известной пористостью kп. oп (водородосодержание ωоп), что дает возможность определить относительное значение Ix/Ioп (Ix — значение НГК или ННК в исследуемых пластах; Ioп — в опорном горизонте). На величине Ix/Ioп не сказываются плотность и минерализация ПЖ, а также диаметр скважины, но влияния литологии, глинистости, сульфатности, глинистой корки не снимаются. Дальнейший расчет сводится к определению Ioп усл.ед. по оси ординат обычной палетки (см. рис. 136) для соответствующих значений dc и kп. oп и перестройки шкалы ординат для данного диаметра скважины в приведенные единицы
Iпр. усл. ед.=(Ix/Ioп)Ioп усл.ед..
Способ двух опорных пластов. В этом способе при интерпретации кривых НГК и ННК используется двойной разностный параметр
Jnγ = (Ix-Imin)/(Imax — Imin), (XII.8)
где Ix, Imax, Imin— значения соответственно в исследуемом пласте, в пластах с наименьшей и наибольшей пористостью. /щах— показания в пласте с минимальным водородосодержанием (kп = 1÷2%)—ангидрит, известняк. В терригенном разрезе опорным может служить пласт с устойчивыми по площади пористостью и литологией, для которого kп (при полном водонасыщении) получен по результатам анализов кернов. В качестве пласта с максимальным водородосодержанием Imin принимается каверна против чистых глин.
Показания параметра Jnγ практически не зависят от характеристики прибора и масштаба регистрации. Влияние плотности и минерализации ПЖ, а также диаметра скважины сказывается на результатах измерений как в исследуемом, так и в опорном пластах, но в меньшей мере, чем при методике условных единиц. Влияние глинистой корки, литологии, глинистости, сульфатности остается таким же. На рис. 138 приведена палетка Jnγ=f(kп), полученная для двух опорных пластов — плотного (kп=1%) и бака с водой (kп=100%) и разобраны примеры определения пористости kп по Jnγ.

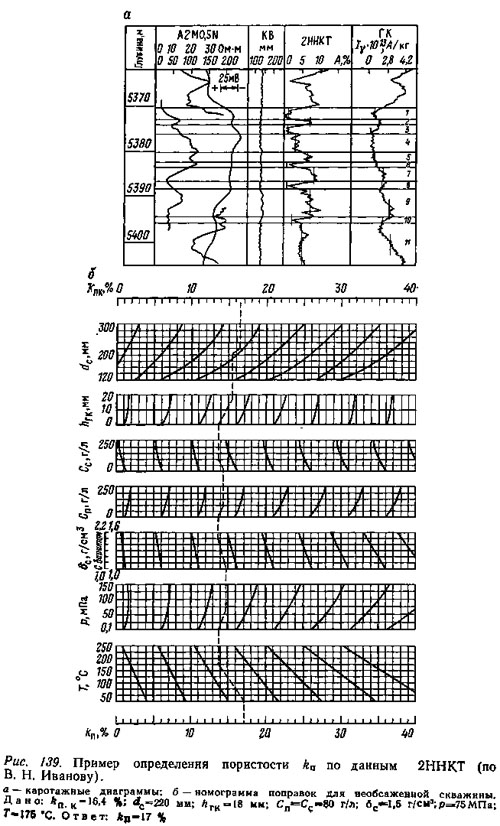

На рис. 139 приведен пример определения пористости по данным аппаратуры РК4-841. С диаграммы (рис. 139, а) снимаем значение А. По градуировочной зависимости A=f(kп) определяем кажущееся значение пористости kпк (см. рис. 69).
Поправки в значении kпк за влияние скважинных условий измерений вносим по номограмме рис. 139, б. Конечным результатом обработки по палеткам является значение пористости пласта kп. При этом допускается, что его литологический состав соответствует известняку СаСО3.
