Однозондовый нк

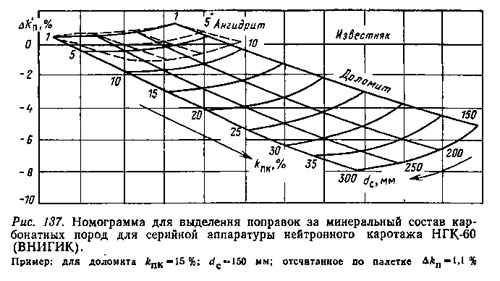

Пользуясь основными палетками, составленными для однозондового НК, получим заниженное &п.к для песчаника, а в доломите— завышенное. Для учета этих расхождений вводятся поправки за минеральный состав пород (рис. 137).

Поправки рассчитаны для чистых разностей пород [CaMg, (С0₃)₂, Si0₂ и др.]. В природных условиях породы почти всегда содержат примеси. Известняки на 85—90 % состоят из кальцита и на 10—15 % —из доломита. В доломитах содержится до 10—15 % примеси кальцита. Кварцевые песчаники состоят из 80—85 % кварца и 15—20 % различных примесей (полевых шпатов, слюд, карбонатов и др.). В результате фактическое различие между известняками и доломитами, определяемое по данным НК, на 20—30 % меньше величин, получаемых с помощью поправочных коэффициентов, рассчитанных для чистых пород. Учитывая это при определении пористости только по данным НК и принимая во внимание показания ГК или ПС, поправку за литологию рекомендуется уменьшать в среднем на 20—25 %.

Глинистые минералы имеют повышенное содержание химически связанной воды и соответственно повышенное водородосодержание. Наибольшим водородосодержанием обладают монтмориллонитовые глины. По содержанию водорода монтмориллонитовые глины эквивалентны водоносным или нефтеносным породам с k_п = 50%, каолинитовые и хлоритовые глины - породам с k_п=30% и гидрослюдные глины - породам с k_п = 25%. В связи с этим на кривых НК глинистые породы отмечаются повышенным водородосодержанием и соответственно завышенной пористостью. Совместная интерпретация кривых НГК и ГГКП дает возможность учесть погрешность в оценке k_п за влияние глинистости. Этому способствует тот факт, что увеличение содержания водорода в породах за счет глинистости не сопровождается заметным уменьшением объемной плотности пород, как это имеет место в случае увеличения пористости k_п.

На показания НК существенное влияние оказывает наличие в разрезе сульфатных пород — ангидрита, гипса. В ангидритах показания НГК-60 по сравнению с показаниями против плотного известняка возрастают в среднем на 10%, показания ННКТ-50 и ННКН-50 —приблизительно на 20%. Гипс характеризуется высоким содержанием кристаллизационной воды и на кривых НК выделяется как чистый известняк, полностью насыщенный пресной водой, с k_п = 50%. По геофизическим данным определить содержание гипса в породе не удается и его присутствие учитывается по геологическим данным.

Наличие газоносности в пласте ведет к завышению значений НК и, следовательно, к занижению определяемой по НК пористости. Это явление вызвано двумя факторами — меньшим водородосодержанием газоносных пород по сравнению с водоносными и меньшей объемной плотностью газоносных пород.

Двухзондовый 2ннкт



Применение двухзондовой системы уменьшает влияние технических условий измерений на регистрируемые показания. Эти зонды при исследовании разрезов скважин имеют преимущество перед однозондовым НК. Однако в ряде случаев поправки остаются существенными и требуется их учитывать. Влияния геологических факторов на показания двухзондовых систем не снижаются по сравнению с влиянием на показания однозондовых приборов.

При количественной интерпретации данных НК для правильной оценки литологического состава пород и содержания в них примесей тех или иных элементов необходимо привлекать материалы исследования кернов.

Учет поправок за влияние технических и геологических факторов на показания НК осуществляется с помощью таблиц и графических зависимостей, полученных как расчетным, так и экспериментальным путем.

В методе НГК одновременно с гамма-излучением, сопровождающим захват нейтронов, регистрируются и естественные гамма-излучения пород, в то время как ННКТ и ННКН от этого явления свободны. Поэтому вычитание из скорости счета НГК числа импульсов ГК является первым этапом интерпретации. При вычитании учитывают различную характеристику детекторов ГК и НГК. С этой целью кривые ГК и НГК совмещают по глубинам и исправление показаний производят по формуле I_испр=I_усл.ед — In_гк/n_нгкk_э, где I_усл.ед и I_гк—значения НГК и ГК против исследуемого пласта в усл. ед.; n_гк и n_нгк — число импульсов ГК и НГК на I_усл.ед; k_э — коэффициент, учитывающий различную эффективность детекторов в каналах ГК и НГК.
