Газовая защита
Все трансформаторы
мощностью 1000кВ·А и более имеют газовую
защиту, которая реагирует на все виды
внутренних повреждений трансформатора,
а также действует при утечке масла из
бака. При коротком замыкании в
трансформаторе разлагаются масло и
изоляционные материалы. Образующиеся
газы устремляются в расширитель.
Интенсивное газовыделение вызывает
движение масла и приводит в действие
газовое реле, которое устанавливается
на патрубке, соединяющем бак трансформатора
с расширителем. Промышленность выпускает
газовое реле типа ПГ-22 с двумя поплавками
и ртутными контактами, а также реле типа
РГЧ-65. При использовании реле типа ПГ-22
слабое газообразование сопровождается
накоплением газов под крышкой реле и
вытеснением оттуда масла. В результате
этого верхний поплавок замыкает свой
контакт KSG1
в цепи сигнала. При коротком замыкании
возникает турбулентное движение масла,
поэто
му
замыкаются контакты нижнего поплавка
KSG2,
и защита без выдержки времени отключает
выключатель. Для предотвращения ложного
срабатывания газовой защиты при внешних
коротких замыканиях, когда также
возникает движение масла в баке
трансформатора, чувствительность
нижнего поплавка регулируют так, чтобы
он реагировал лишь при скорости движения
масла 50-160 см/с и выше. После ремонта
трансформатора, доливки масла, а также
при включении в работу нового трансформатора
газовая защита должна включаться (на
2-3 дня) с действием только на сигнал. В
противном случае выделяющийся из масла
воздух может вызвать ложное отключение
трансформатора.
Газовое реле типа ПГ-22 не достаточно вибростойкое. Лучшие характеристики имеет реле типа РГЧ-65.
Газовая защита не действует при коротких замыканиях на выводах трансформатора, поэтому она дополняется дифференциальной защитой или токовой отсечкой (на трансформаторах небольшой мощности).

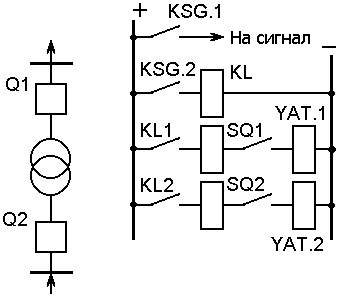

Рисунок 5.2.2 – Принципиальная и развёрнутая схема газовой защиты.
(Л – 5 стр.522)
Выбор измерительных приборов и измерительных трансформаторов
Контроль за режимом работы основного оборудования на электростанциях и подстанциях осуществляется с помощью контрольно-измерительных приборов (указывающих и регистрирующих).
Приборы контроля для различных присоединений мощности устанавливаются в разных цепях и разных местах: на центральном пульте управления, на главных щитах управления, на блочных щитах управления и на местных щитах. Даже на околошинных присоединениях в зависимости от особенностей их режима работы количество контрольно-измерительных приборов может быть различным. Однако для большинства случаев рекомендуется установка следующих измерительных приборов в цепях электрических подстанций.
Понизительный двухобмоточный трансформатор – амперметр, ваттметр, варметр, счётчик активной энергии. Устанавливаются эти приборы на стороне низкого напряжения.
Сборные шины 110 кВ – вольтметр для измерения междуфазного напряжения и регистрирующий вольтметр устанавливаются на каждой секции или системе шин.
Сборные шины 6; 10; 35 кВ – вольтметр для измерения междуфазного напряжения и вольтметр с переключением для измерения трёх фазных напряжений устанавливаются на каждой секции или системе шин.
Секционный и шиносоединительный выключатель – амперметр.
Линия 6-10 кВ к потребителям – амперметр, счётчики активной и реактивной энергии.
Кроме того, на подстанциях устанавливаются осциллографы, записывающие фазные напряжения трёх фаз, токи трёх фаз, напряжение нулевой последовательности, токи нулевой последовательности и т.д. Эти записи позволяют выяснить картину того или иного аварийного режима.
В проектируемом курсовом проекте выберем следующие контрольно-измерительные приборы:
- ваттметр типа Д-305;
- варметр типа Д-305;
- счётчик активной энергии для трёхпроводных сетей типа И-670М.
Питание приборов осуществляется от измерительных трансформаторов тока и напряжения. (Л – 1 стр.428, 436)
