- •9.Какие горючие компоненты входят в состав газов, используемых для газоснабжения городов.
- •10. Представить классификацию газопроводов по давлению, по методу прокладки, по материалу труб, по построению схем в плане.
- •11. Дать обоснов достои сжиж углев газов (суг) при испол их для газос гор и посел. Естест и искус регазификация сжиж газов.
- •12. Привести классификацию газовых горелок : по методу сжигания газа, по способу подачи воздуха, по давл. Газа.
- •1. Бездутьевые (воздух поступает в топку за счёт разряжения в ней).
- •2. Инжекционные (воздух засасывается за счёт энергии струи газа).
- •13. Обработка природных газов перед подачей в магистральный газопровод.
- •14. Назвать причины возникновения часовой неравномерности потребления газа, её величины, методы сглаживания неравномерности.
- •15 Методы определения расчетных часовых расходов газа при проектировании систем газоснабжения.
- •1. В долях от годового потребления газа.
- •Иногда вместо Кm используют обратную ему величину m –число часов использования мах-ма.
- •2. По числу и мощности установленных газовых приборов с учётом коэффициентов одновременности их действия.
- •16. Назначение, классификация и технологическая схема грп.
Иногда вместо Кm используют обратную ему величину m –число часов использования мах-ма.
Кm для бытовых и коммунально-бытовых потребителей определяется по СНИП в зависимости от числа жителей. m для промышленных предприятий зависит от вида производства, технологии, соотношения отопительных и технологических нагрузок, количества рабочих смен в сутки и определяется по СНИП. Для отопительных котельных:
Расчёт часового расхода газа на отопление:
Среднечасовой расход газа на вентиляцию:
Часовой расход газа на ГВС:
;
Где
-
укрупнённый показатель среднечасового
расхода тепла на ГВС, приходящегося на
1 жителя;N-
количество жителей.
2. По числу и мощности установленных газовых приборов с учётом коэффициентов одновременности их действия.
Часовой расход газа определяют для бытовых, коммун.-бытовых, с/х и промыш. предприятий. Их определяют по сумме номинальных расходов газовых приборов, их числа с учётом коэффиц. одновременности их действия., т.е.
,
где
-
число однократных газовых приборов
или групп приборов;
-
коэф-т одновременности действия газовых
приборов;
-
номинальный расход газового прибора.
Если
известна номинальная теплопроизводительность
газового прибора
(кДж/ч), то можно определить номинальный
расход:
16. Назначение, классификация и технологическая схема грп.
ГРП и ГРУ предназначены для снижения давл. газа и поддержания его на необходимом для эксплуатации уровне, независимо от изменения входного давления и расхода. Одновременно в ГРП или ГРУ производится очистка газа от механич. примесей и при необходимости осущ-ся учет расхода газа. ГРП располагают на распределительных сетях н/п или предприятий для обеспечения газом не менее двух потребителей. ГРП размещают в отдельно стоящих зданиях или шкафах на несгораемых опорах. В зависимости от давления и назначения ГРП могут размещаться в пристройках к несгораемым зд., в шкафах на глухих стенах зд. или во встроенных помещениях одноэтажных производственных зд. из огнестойких материалов..
В зависимости от места расположения технологического оборудования различают:
-просто ГРП
-ГРПБ (блочные), кот смонтированы в контейнере блочного типа
-ШРП (шкафные), в кот оборудование размещается в контейнере шкафного типа
ГРП и ГРПБ различают с входным давлением газа до 0,6 МПа и давлением выше 0,6-1,2 МПа. ШРП различают с входным давлением газа до 0,3 МПа, свыше 0,3 до 0,6 МПа и свыше 0,6 до 1,2 .
ГРП по назначению бывают:
- сетевые, кот обеспечивают подачу газа в распределит сети всех давлений
-объектовые, кот служат источником газоснабжения для отдельных потребителей
В состав ГРП входят:
1. РД- устр-во для уменьшения давл. газа и поддержания его на заданном уровне независимо от расхода газа и изменения входного давления;
2. ПЗК- прекращает подачу газа при повышении или понижении его давления после регулятора от заданного;
3. предохранительно-сбросное устройство (ПСУ)- сбрасывает излишки газа из газопровода после регулятора при незначительном повышении давл. газа;
4. фильтр для очистки от механических примесей;
5. контрольно-измерительные приборы и аппаратура (манометры, расходомеры и.т.д.);
6. запорные устройства (задвижки, краны);
7. импульсные или сбросные трубопроводы;
8. обводной газопровод (байпас). На байпасе следует предусматривать установку последовательно расположенных двух отключающих устройств.
Для ГРП с выходным давлением >0,6 МПа и пропускной способностью >5000м3/ч можно устраивать дополнительную резервную нитку (вместо байпаса).

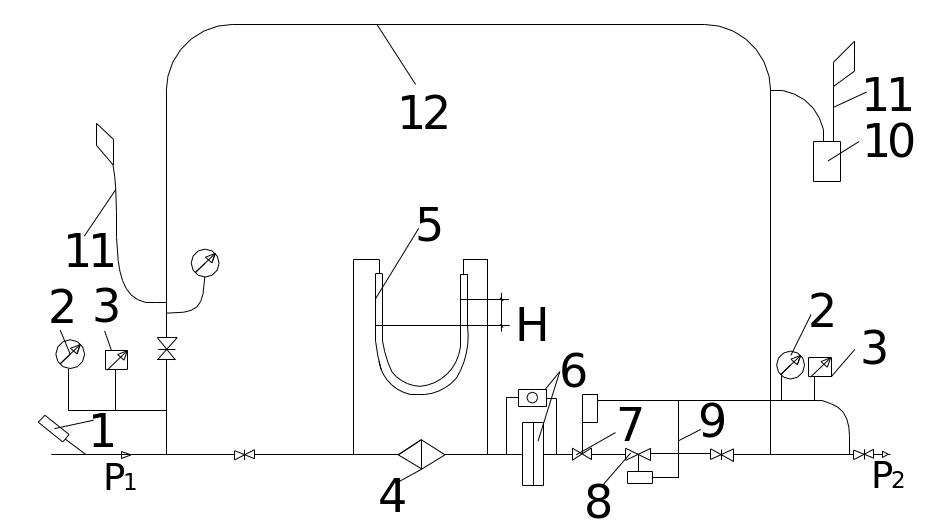

Схема ГРП
1-термометр; 2,3,5-монометры;4-фильтр; 6-расходомер;7-предохранительно-запорный клапан ПЗК; 8-регулятор давления РД; 9-импульсный газопровод; 10-ПСУ; 11- сбросной газопровод (свеча);12-байпасный газопровод.
ГРП может быть одноступенчатым и двухступенчатым. В одноступен входное давление снижается только в одном регуляторе, а в 2хступен – в 2х последовательных регуляторах. Одноступ примен при разности давлений газа на входе и выходе до 0,6 МПа, при больших разностях использ 2хступен схема. Если газ необходимо подавать двум потребителям с разными давлениями, то ГРП проектир двухступенчатым с промежуточным отбором газа после первого регулятора.
В зависимости от назначения ГРП быв с учетом расхода газа или без него.
