12. Привести классификацию газовых горелок : по методу сжигания газа, по способу подачи воздуха, по давл. Газа.

Газовыми горелками наз-ся устр-ва, обеспечивающие устойчивое сжигание газообразного топлива и регулирование процесса горения. Классификация горелок по методу сжигания газа:

1. диффузионные; 2. кинетические; 3 – диффуз-кинетич-е (возможность регулирования процесса в широком диапазоне).

Д иффузионные горелки – простые по конструкции представляют трубу с высверленными отверстиями, расстояние м/у отверстиями выбирается с учетом ск. распространения пламени от одного отверстия к другому.

Эти горелки имеют небольшие тепловые мощности и применяются при сжигании газообразного топлива под небол. водонагревательными установками. К промышленным горелкам диффузионного типа относятся подовые щелевые горелки, представляющие собой трубу диаметром до 50мм в которой просверлены отверстия диаметром до 4мм в два ряда.

По способу подачи воздуха:

1. Бездутьевые (воздух поступает в топку за счёт разряжения в ней).

2. Инжекционные (воздух засасывается за счёт энергии струи газа).

В зависимости от кол-ва инжектируемого воздуха горелки могут быть:

а) Горелки с неполной инжекцией воздуха.

Эжекционые горелки - горелки в кот. образование газовоздушной смеси происходит за счет энергии струи газа. Основной элемент такой горелки эжектор для подсасывания воздуха внутри горелки.

Коэф-т инжекции – отношение V инжектируемого воздуха к объёму воздуха, необходимого для полного сгорания газа.

Кратность инжекции - отношение V первичного возд. к расходу газа за горелкой.

«+»: простота конструкции, устойч. работа, св-во саморегулиров, безшумность, отсутствие подачи возд. под давл.

«-»: огранич. пределы устойчивой раб. этих горелок, т.о. есть опасность отрыва и проскока пламени.

б) Горелка полного предварительного смещения газа с воздухом.

Они подразделяются: - с металлическими стабилизаторами;

- с огнеупорными насадками.

Инжекция всего воздуха необходимого для горения обеспечивается за счёт повышенного давления газа. Горелки полного смешения газа с воздухом работают в диапазоне давления от 5000 Па до 0,5 МПа. Их называют горелками инжекционными среднего или высокого давления. Применяются в отопительных котлах и промышленных печах. Тепловая мощность таких горелок около 2 МВт.

3.Дутьевые (возд. подаётся в топку или горелку с помощ. вентилятора).

Горелки можно классифицировать по давлению:

1.низкого давления (до 5 кПа);

2. среднего давления (5 Па – 300 кПа);

3. высокого давления (более 0,3 МПа).

Различают максим-ую, миним-ую и номинальную тепловые мощности. Номинальная тепловая мощность соответствует режиму раб. с номинальным расходом, обеспечивающим наибольший КПД. Мax тепловая мощн. должна превышать номинальную не более чем на 20%.

Важной характеристикой горелки является предел регулирования тепловой мощности

13. Обработка природных газов перед подачей в магистральный газопровод.

На головных сооружениях магистрального газопровода после выхода газа из скважины производят его очистку, осушку, одоризацию. Содержание жидкой взвеси в газе не должно превышать 20-50 мг на 1000 м³ , а твердой взвеси – не более0, 05 мг на 1 м³

Очистка газа: от мех. примесей используют:

- аппараты, работающие по принципу сухого отделения пыли;

С епаратор циклонного типа

- аппараты работающие по принципу мокрого улавливании пыли;

- аппараты использующие принцип электроосаждения.

От сероводорода и углекислого газа применяют сухие и мокрые методы очистки.

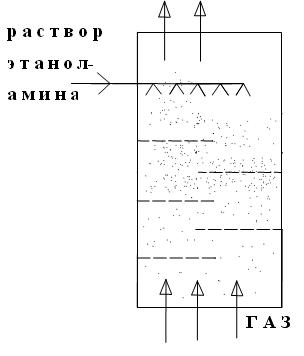

Сухие методы основаны на применении тв. поглотителей(гидрата окиси железа и активиров угля), мокрые методы – на жидких поглотителях. Распространена очистка щелочными растворами этаноламинов, кот. при взаимодействии с Н₂S и СО₂ образуют не стойкие соединения, содержание Н₂S в газе не должно превышать 2 г/ 100 м3. такую очистку осуществляют в скрубберах.

Осушка газа:

Газ нужно осушать во избежание коррозии и образования кристаллогидратов.

а) Абсорбционный способ - поглощение вещ-ва из газ. или жидк. среды всей массой др. жидкостью - абсорбентом (пр. диэтиленгликоль, триэтиленгликоль, кот. не токсичны, не вызыв-т коррозии, стабильны).

б) Адсорбционный способ - поглощение вещ-ва поверхностным слоем тв. вещ-ва – адсорбента ( силикагели, алюмогели ).

в) Физический способ. Основан на вымораживании и сепарации, осуществляется непосредственно у скважин. Газ под давл.проходит ч/з дросселирующее устр-во , давл. и t его понижаются. Газ поступает в сепаратор где и выделяется конденсат вод. паров и тяжелых углеводородов.

Одоризация газа:

Производится с целью придания запаха для обнаружения утечек. В качестве одоранта используется этилмеркаптан C₂H₅SH (легкорастворяющаяся жидкость). Одоран вводится в количестве 16 г/ 1000 м3 природного газа и 60-90 г на 1 т сжиженного газа. Запах газа при утечках должен обнаруживаться когда содержание газа в воздухе не более 1/5 от нижнего предела воспламеняемости.
