9.Какие горючие компоненты входят в состав газов, используемых для газоснабжения городов.

Газообразное топливо- смесь различных простых горючих и балластных газов. Горючие газы бывают: искусственные и природные. К искусств. относят газы вырабатываемые на газовых заводах в процессе термической переработки твердых и жидких топлив, а так же выделяющихся в качестве вторичных продуктов некоторых производств (при переработки нефти, кокса) К природным относят газы добываемые из чисто газового месторождения , попутно нефтяные газы добываемые из газоконденсатных месторождений. Св-ва газа определяется свойствами отдельных горючих, и не горючих газов , его составляющих и примесей. 1Горючая часть включает предельные С_пН_2п+2 (метан ,пропан ) и не предельные углеводороды, С_пН_2п (этилен), водород, оксид углерода. Св-ва: высокая теплота сгорания, не имеет цвета и запаха, при скоплении в помещении больше 10% вызывает удушье. Водород–горючий газ , без цвета и запаха, присутствует при всех искусственных газах Q^н=12,77мДж/м³. Оксид углерода – газ без цвета и запаха, очень токсичен, образ-ся при неполном сгорании топлива, присутствует при всех искусственных газах. 2Не горючая часть Диоксид углерода – не имеет цвета и запаха, вызывает удушье, химически инертен. Азот- газ без цвета, запаха, и вкуса, не токсичен, не горит, при высоких тем-рах образует оксид азота. Кислород- не горит, содержится в большом кол-ве в искусствен. газах, присутствие влаги способствует коррозии труб. 3Примеси Сероводород- бесцветный горючий газ , содержится как в природных , так и искусств. газах. H₂S и NO_x – весьма токсичны , разрушают металл, образуют ферофорные соединения способные воспламенятся. Аммиак-бесцветный газ с запахом нашатырного спирта. Цианистые соединения – обладают коррозионными сво-ва. Пары воды- вызывает коррозию металла , с тяжелыми углеводородами образуют кристаллогидратные соединения (частицы снега и льда ) закупоривают трубопроводы. Смолы, пыль, нафталин закупоривают проход труб.

10. Представить классификацию газопроводов по давлению, по методу прокладки, по материалу труб, по построению схем в плане.

Городские газопроводы начинаются от ГРС и служат для снабжения коммунально-бытовых, бытовых, промышл-х потребителей. Система распределения газа может вкл. газопроводы различных давл. и назначений, ГРП, ГРУ, средства связи и электричества, защиты газопроводов от коррозии, а также сооружения и службы предназначенные для эксплуатации газового хозяйства.

ПО ДАВЛЕНИЮ газопроводы классифицируют:

- низкого давл. до 0,005МПа;

- среднего давл. 0,005-0,3МПа;

- высокого 0,3-0,6 МПа,

- высокого давл. I категории 0,6-1,2 МПа.

При непосредственном присоединении потребителей к газовым сетям низкого давл., давление в них не должно превышать 3 кПа. Если давление от 0,003-0,005МПа, то потребителей присоединяют к газопроводам через индивидуальные или групповые регуляторы давления. Прокладку газопровода с давлением больше 1,2 МПа разрешается при необходимости с согласованием с органами ГОСГОРТЕХНАДЗОРА.

ПО МЕТОДУ ПРОКЛАДКИ:

надземные(на опорах)

наземные (на насыпи)

подземные

ПО МАТЕРИАЛУ ТРУБ

:- стальные (в городах);

- полиэтиленовые ( в с/ пунктах);

- асбестоцементные (применяются редко);

- медные.

ПО ВИДУ ГАЗА: - сетевой или природный газ; - сжиженный газ.

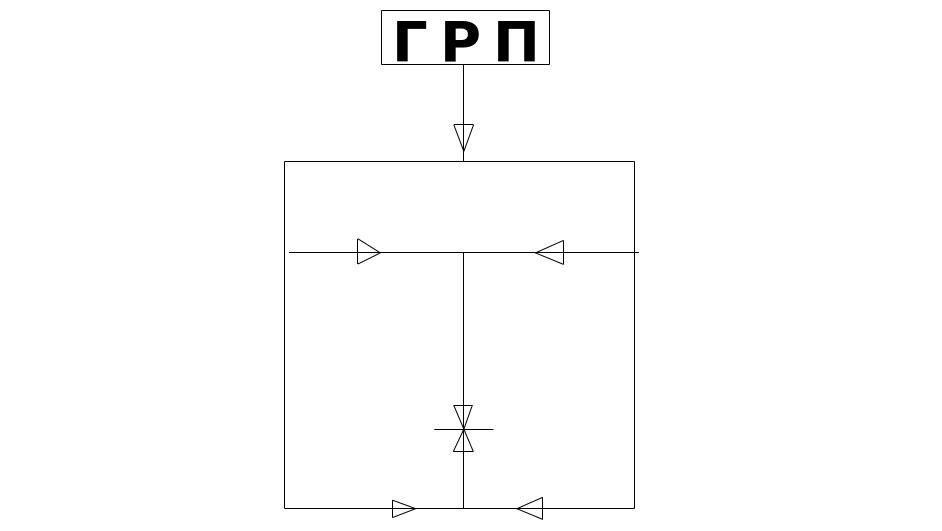

ПО ГЕОМЕТРИЧЕСКОМУ ПОСТРОЕНИЮ СХЕМ В ПЛАНЕ:

тупиковые сети
