Отбор проб резанием

Для проведения технологических испытаний (например – определение предела прочности на разрыв) необходимо произвести отбор образцов, геометрическая форма и размеры которых устанавливаются нормативными документами на продукцию.

Отбор образцов производится резанием с учетом следующих припусков:

– при огневом воздействии (газо-пламенная резка)–припуски не менее 15 мм (при толщине проката до 60 мм) и не менее 20 мм (при толщине проката свыше 60 мм);

– при резке без огневого воздействия припуск соответствует толщине проката–при толщине проката до 10 мм; 10 мм–при толщине проката от 10 до 20 мм; 15 мм–при толщине проката 20-35 мм; 20 мм–при толщине проката свыше 35 мм.

Отбор проб резанием без огневого воздействия должен проводиться всухую, без применения охлаждающих жидкостей и смазок, со скоростью обработки, исключающей перегрев и окисление металла. Инструмент и поверхность заготовок должны исключать загрязнение пробы.

Отбор сыпучих и неоднородных материалов

Отбор проб сыпучих (например – порошки, гранулы, ферросплавы) и неоднородных (отходы и лом) материалов производится с использованием щупов, совков металлических, при необходимости – режущего инструмента (для отходов и лома).

Для проведения исследования отбираются точечные пробы, количество и размер которых устанавливается нормативными документами на продукцию. Так, при отборе проб ферросплавов (ГОСТ 17260-87 «Ферросплавы, хром и марганец металлические. Общие требования к отбору проб и подготовке проб для химического анализа») и других лигатур, а также металлического марганца и хрома, количество и масса точечных проб зависят от размера кусков и объема партии товара (например, от партии ферросиликомарганца массой от 50 до 100 тонн, с максимальным размером кусков 100 мм необходимо отобрать восемнадцать точечных проб массой не менее восьми килограмм каждая). Места отбора проб должны быть равномерно распределены по всей исследуемой партии. Например, если партия размещена в трех железнодорожных вагонах, то отбирается по шесть точечных проб из каждого вагона. Полученная объединенная проба тщательно перемешивается, при наличии возможности, дробится, сокращается квартованием.

2.2.5. Зерно и зернопродукты

Зерно зерновых и зернобобовых культур, пересекаемое таможенную границу Таможенного союза, предназначено для продовольственных, кормовых и технических целей. Отбор проб и образцов зерна для различных целей имеет общие принципы.

Точечные пробы из автомобилей отбирают механическим пробоотборником или вручную щупом. Количество точечных проб определяется длиной кузова автомобиля: из автомобилей с длиной кузова до 3,5 м точечные пробы отбирают из четырех точек, с длиной кузова более 3,5 м–из восьми точек. Схема отбора приведена на рис. 9.

(а) (б)

Рис. 9. Схема отбора точечных проб зерна из автомобилей с длиной кузова до 3,5 м (а), более 3,5 м (б)

Механическим пробоотборником точечные пробы отбирают по всей глубине насыпи зерна. При использовании ручного щупа точечные пробы отбирают из верхнего и нижнего слоев, касаясь щупом дна.

Точечные пробы при погрузке (выгрузке) зерна в вагоны, суда, склады отбирают из струи перемещаемого зерна в местах перепада механическим пробоотборником или специальным ковшом путем пересечения струи через равные промежутки времени в течении всего времени перемещения партии. Масса одной точечной пробы должна быть не менее 100 г.

При отборе проб из емкостей при высоте насыпи до 1,5 м и свыше 1,5 м применяют ручной щуп и щуп с навинчивающейся штангой соответственно. Если отбор проб осуществляется из загруженного транспорта, то точечные пробы необходимо отбирать по всей глубине слоя с помощью цилиндрического пробоотборника в восьми точках по углам и в центре. На рис. 10 представлен отбор пробы зерна с применением ручного щупа.

Объединенную пробу формируют из точечных путем смешения зерна в чистой герметичной емкости. Если масса объединенной пробы не превышает 2-3 кг, то данная проба может рассматриваться как средняя и использоваться для проведения таможенной экспертизы (после разделения на три равные части). Если масса объединенной пробы превышает 2-3 кг, выделение средней пробы проводится на делителе (рис. 11) или ручным способом.

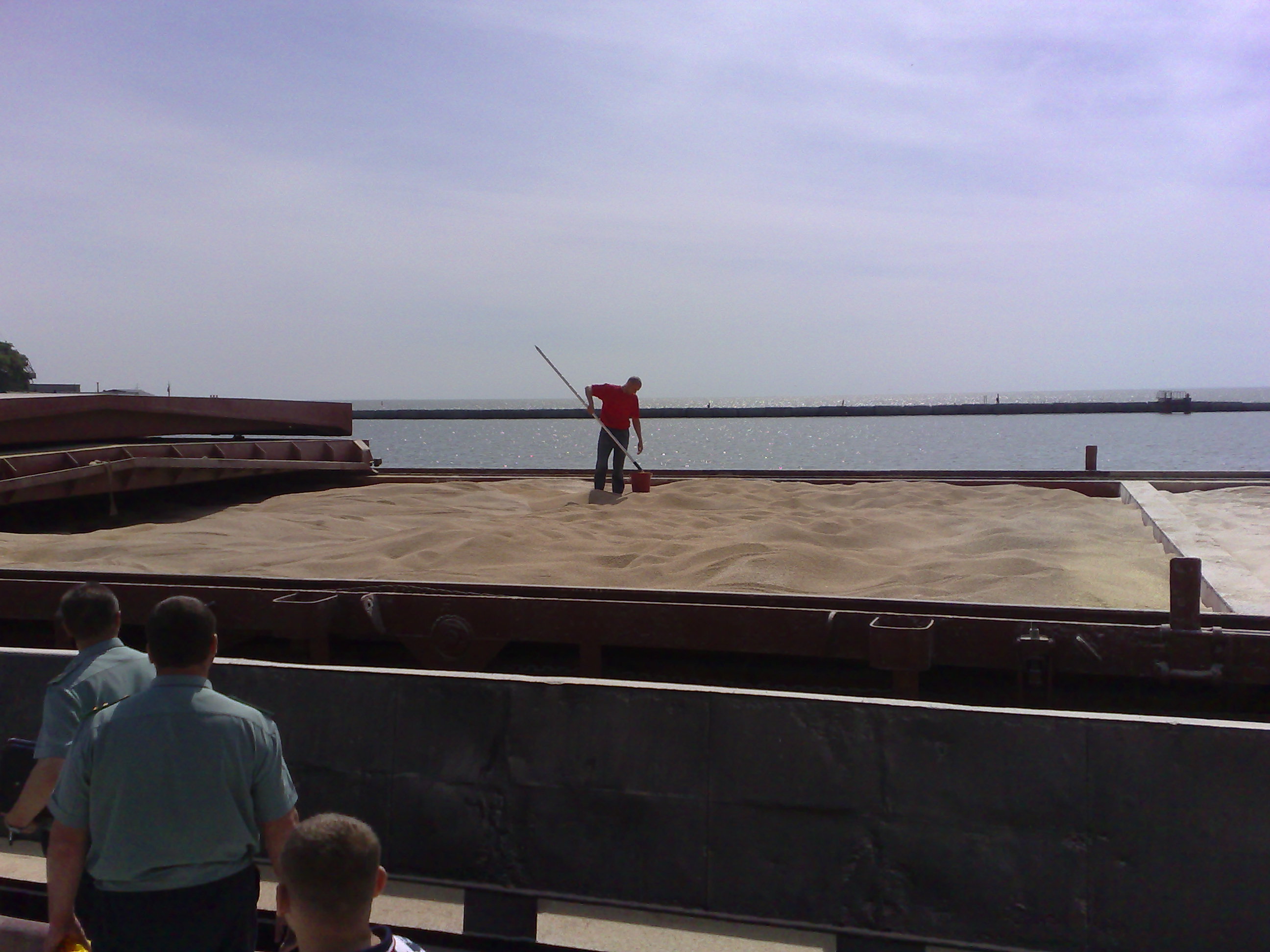

Рис.10. Отбор проб зерна с применением ручного щупа

Для выделения средней пробы ручным способом объединенную пробу высыпают на стол с гладкой поверхностью, распределяют зерно в идее квадрата и смешивают его при помощи двух коротких деревянных планок со скошенным ребром.

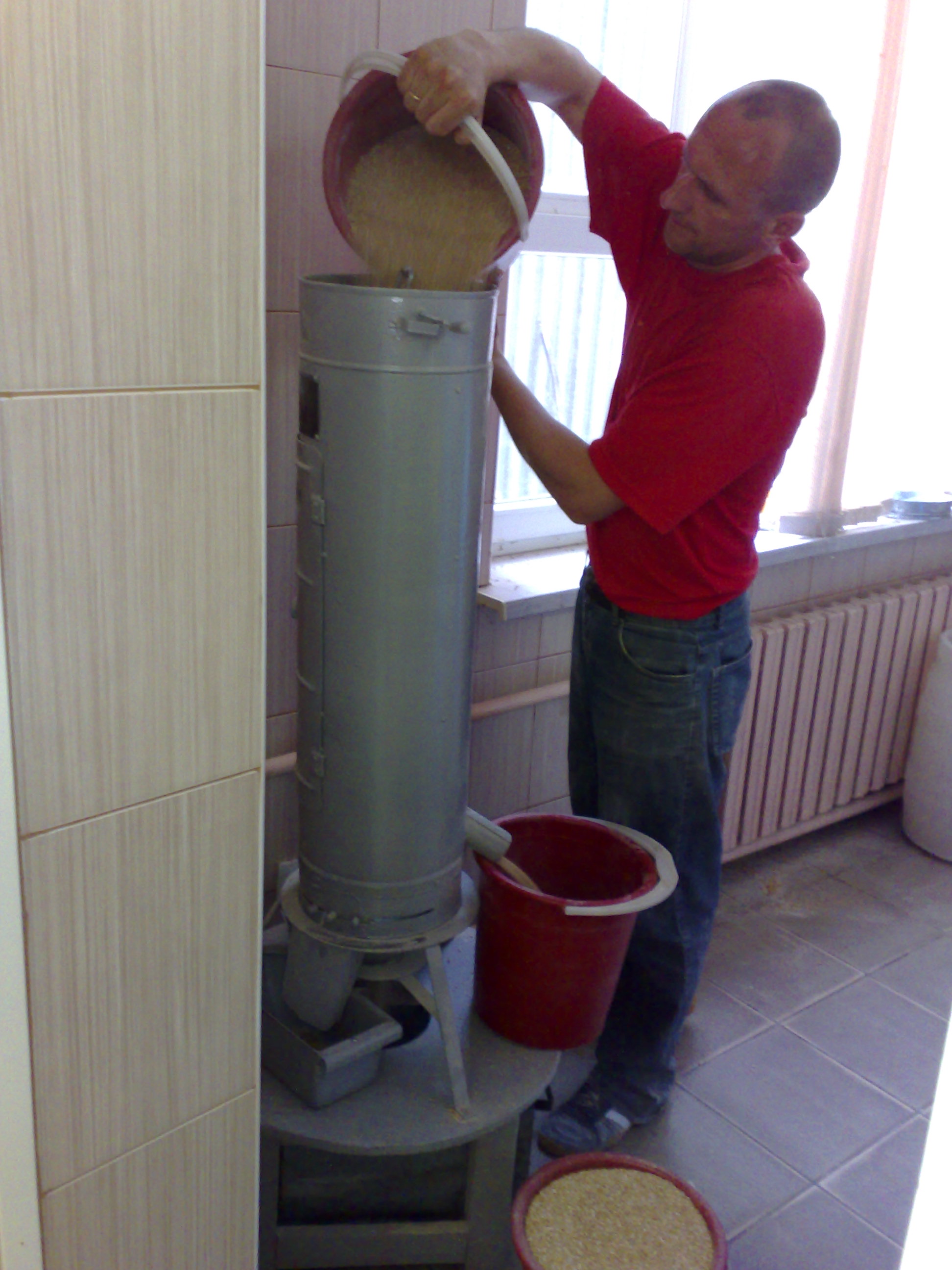

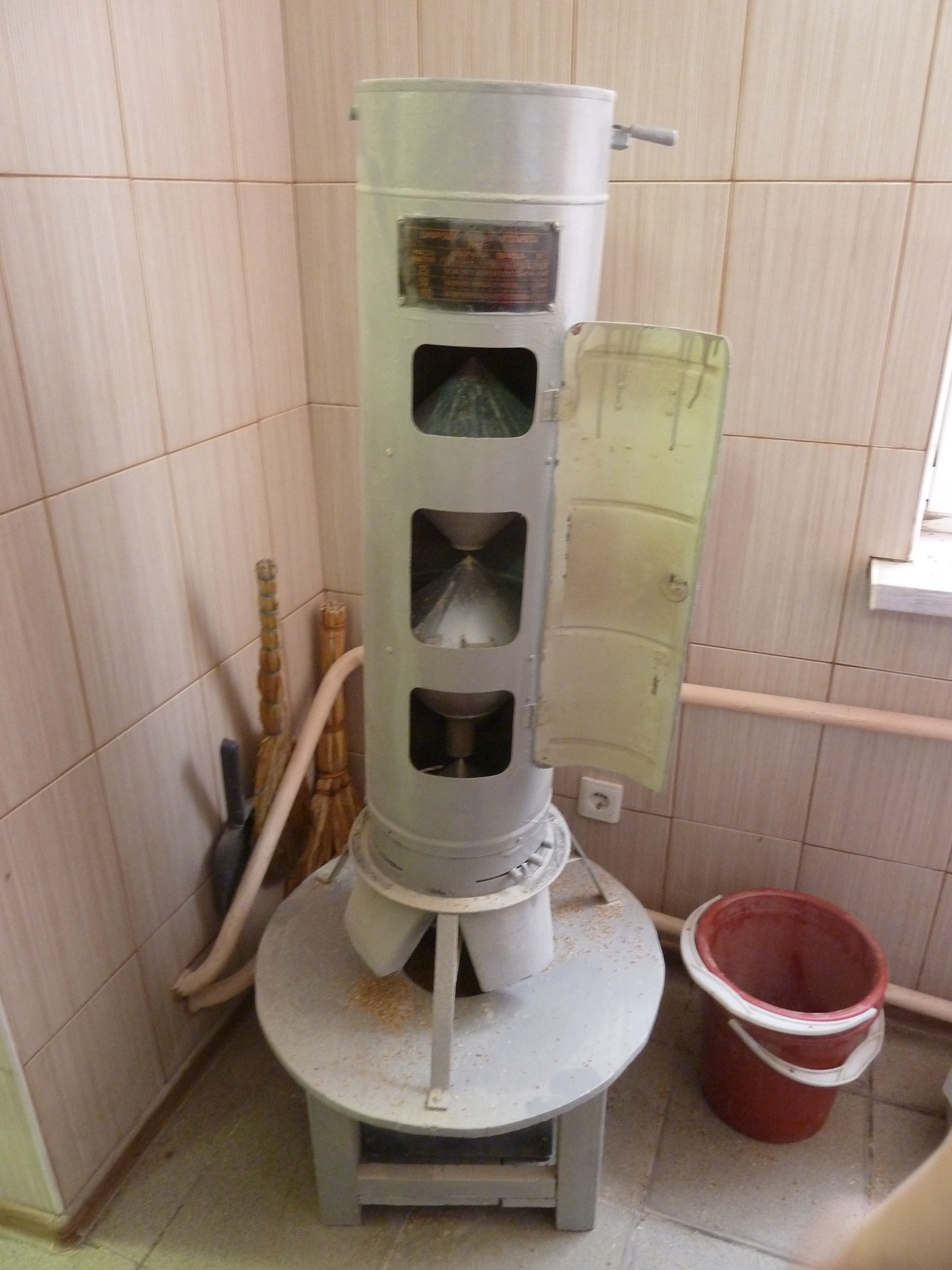

Рис. 11. Отобранные пробы зерна при помощи зернового делителя БИС-1 смешивают и выделяют среднюю пробу
