Пользуясь лицевой панелью прибора можно осуществлять следующие операции:
9Изменение значения задания и управляющей переменной.
Изменение режима работы прибора.
Ввод данных с зоны ввода.
Изменение значений величины задания и управляющей переменной \ ввод данных.
И
зменение
значений SV и MV осуществляются тремя
способами:
1. Из окна с помощью стрелок области отображения
Процедура изменения:

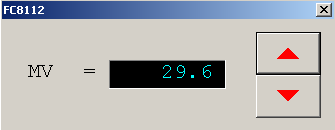

Щелкнуть мышкой на соответствующую стрелку. Появится окно
Затем изменить значения SV или MV, используя кнопки «увеличения» и «уменьшения».
Для этого необходимо щелкнуть либо на кнопку «увеличение», либо на кнопку «уменьшение» и удерживать левую кнопку мышки до тех пор, пока не установится нужное значение соответствующей переменной.
Изменение значений SV или MV окна с помощью области числовых значений переменных.

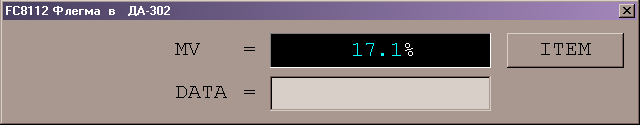

Щелкнуть левой кнопкой мышки на обозначение соответствующей переменой. Появляется зона ввода.
С клавиатуры оператора (инженерной клавиатуры) вводится в зону «DATA» нужное значение переменной.
3. Ввод любых данных блока, используя метку вызова зоны ввода данных
Ввод значения для всех данных рассматриваемого блока (в том числе и переменных SV и MV) осуществляется с диалогового окна. Для этого используется кнопка ITEM данного окна.
Способы установки режима.
Щелкните на идентификатор указателя режима работы прибора.
В нижней части экрана появится меню с кнопками, изображение на которых определяет режим работы прибора.
Щелкните по соответствующей клавише. Прибор переключится в нужный режим после подтверждения проведенной операции.
Подтверждение выполненной операции

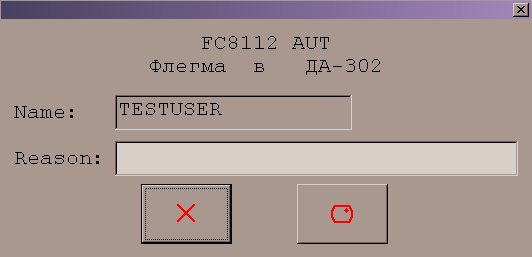

При изменении режима работы функционального блока и выполнении других операций, доступных пользователю, необходимо в диалоговом окне подтвердить или отменить произведенную операцию.
подтвердить произведенную операцию отменить произведенную операцию.
Если выполнение какой-либо команды в данный момент времени невозможно в силу каких-то условий (например, не позволяет уровень доступа), в правом верхнем углу монитора появится окно с текстом на английском языке со звуковым сопровождением. Его можно закрыть.

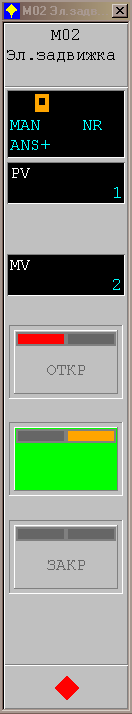

Лицевая панель дискретного типа (на примере электрозадвижки).
Режимы управления: ручной (MAN), автоматический (AUT). Управление исполнительным механизмом со станции оператора осуществляется только в ручном режиме. Если исполнительный механизм отрабатывает по алгоритму, он находится в автоматическом режиме и не может управляться оператором.
Статус тревоги: (на примере электрозадвижки)
“ANS+” - рассогласование в работе (была дана команда на открытие, но по истечению установленного времени (время полного хода электрозадвижки), концевик на открытие не замкнулся, или электрозадвижку закрыли по месту и нет подтвержденной команды со станции оператора);
“ANS-” - рассогласование в работе (была дана команда на закрытие, но по истечению установленного времени концевик на закрытие не замкнулся, или электрозадвижку открыли по месту, и нет подтвержденной команды со станции оператора);
“
PERR” -
замкнуты оба концевика (на открытие и
закрытие).
Имя позиции
Комментарий
позиции
Метка
позиции
Статус тревоги
Режим управления
Состояние блока
Текущее
значение PV
(положение)
Текущее
значение МV
(управляющее
воздействие)
Индикатор
управляющего
воздействия
Кнопка переключения
Индикатор положения
Метка кнопки
Метка вызова зоны
ввода данных
Кнопки переключения имеют в верхней части две метки – левую и правую. Цвет левых меток соответствует управляющему воздействию (MV), посылаемому на исполнительный механизм. Цвет правых меток соответствует положению исполнительного механизма PV (т.е. сигналу с конечного выключателя).
Управление исполнительными механизмами:
- вызвать на экран её лицевую панель,
- перевести в ручной режим (если она находится в режиме «AUT»),
- установить курсор на кнопку “ОТКР”,
- нажать левую кнопку мыши,
- выполнить операцию подтверждения.
Другим способом можно ввести числовое значение управляющего воздействия (MV) в диалоговом окне ввода данных.
PV = 2 – состояние электрозадвижки «открыта»;
PV = 0 – состояние электрозадвижки «закрыта»;
PV = 1 – промежуточное состояние электрозадвижки;
MV = 2 – дана команда на открытие;
MV = 0 – дана команда на закрытие;
MV = 1 – нет команды.
