4. Окна (панели), выводимые на экран his.

В системе управления CENTUM CS1000 нет преобразователей, вторичных приборов, регуляторов, самописцев в качестве физических приборов. Все функции вторичных приборов выполняют станций управления FCS и станции оператора HIS. Станция управления FCS производит каждую секунду опрос всех приборов, вся информация поступает на рабочую станцию оператора HIS, где на различных панелях (окнах) представляется в привычной для оператора форме (в виде лицевой панели прибора, тренда, мнемосхемы). Информация различного типа отображается на соответствующих панелях экрана HIS или окнах.

4.1. Информационные окна.

Окно сообщений. Имеет поле для вывода самых последних сообщений, область индикации времени и даты, область с набором кнопок для вызова важнейших окон, меню и для выполнения некоторых функций.

Состав окна сообщений описан в порядке кнопок слева направо.

Вызов окна сообщений сигнализации в системе

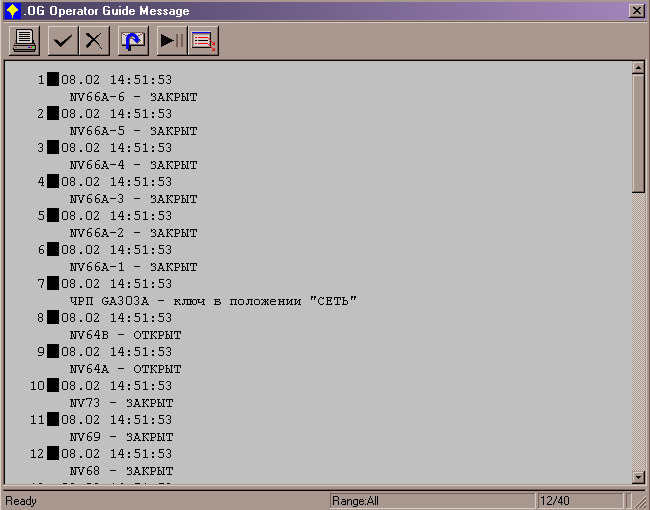

Вызов окна

сообщений оператору

Вызов окна «Навигатор»

Вызов панели инструментов ToolBox

Вызов окна

сообщений сигнализации в процессе

Изображение даты и времени

Циркуляция окон

Твердая копия

Вызов окна

заданных сообщений

Вызов меню заданных окон

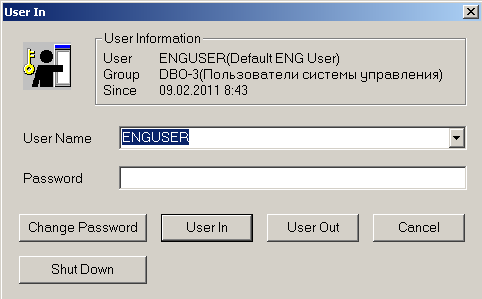

Вызов окна

выбора

пользователя

Очистка экрана

Вызов окна меню операций

Вызов по имени окна/блока

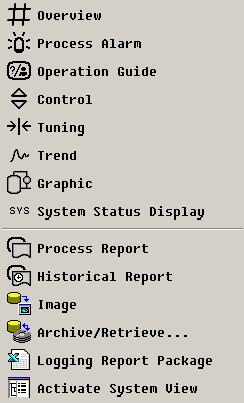

Вызов окна меню основных окон

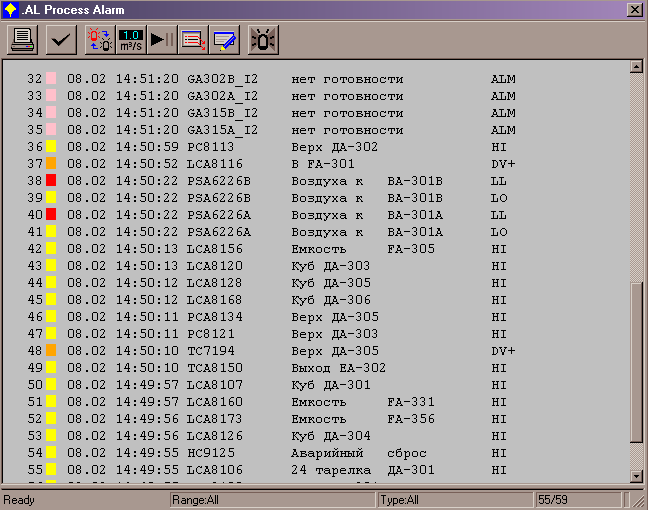

В ызов окна сообщений о сигнализации в процессе

В данном окне выводятся сообщения о технологических нарушениях и информационные сообщения о процессе в порядке поступления на станцию HIS снизу вверх, т.е. самое последнее сообщение находится в верхней строке списка.

Состояние кнопки меняется в зависимости от состояния процесса:

• Мигает красным цветом:

Возникла сигнализация в процессе, но она не подтверждена оператором.

• Горит красным цветом:

Возникла сигнализация в процессе, она подтверждена оператором.

• Нормальный цвет:

Сигнализации в процессе нет.

Оператор должен ознакомиться с сообщением и подтвердить его получение следующим образом:

у становить курсор на мигающую кнопку или на область для вывода сообщений и нажать на левую кнопку мыши. На экране появится панель соответствующего типа с одним или несколькими поступившими сообщениями;
для подтверждения сразу всех сообщений нажать кнопку подтверждения;
д ля подтверждения индивидуальных сообщений выбрать их из списка курсором, после чего нажать кнопку . Независимо от выбранного способа все три сообщения, содержащиеся в окне индивидуального подтверждения, будут подтверждены одновременно.

В верхней части панели среди прочих имеются две кнопки, характерные для этой панели.

Кнопка с изображением двух лампочек и стрелок между ними служит для вывода на панель только сообщений особой значимости (особой важности).

Кнопка с надписью “1,0 m³/s” служит для индикации в правой части панели напротив сообщений соответствующих им текущих значений параметров с величинами измерения.

На панели тревожных сообщений вмещается до 200 сообщений. При поступлении большего их количества автоматически стираются ранние по очерёдности подтверждённые сообщения. Если нет подтверждённых сообщений, то стираются ранние по очерёдности неподтверждённые сообщения.

Пример тревожного сообщения:

3 6 8.02 14:50:59 PC8113 верх ДА-302 HI

В данном примере строка сообщения состоит из следующих элементов:

метка позиции, отражающая текущий статус позиции;
36 – порядковый номер сообщения на панели от 0 до 200;
8.02 – дата нарушения (8 февраля);
14:50:59 – время нарушения;
PC8113 – имя позиции в системе;
верх ДА-302 – комментарий позиции;
HI – аварийный статус параметра во время нарушения, означающий, что при этом значение уровня превысило верхний допустимый предел PH.

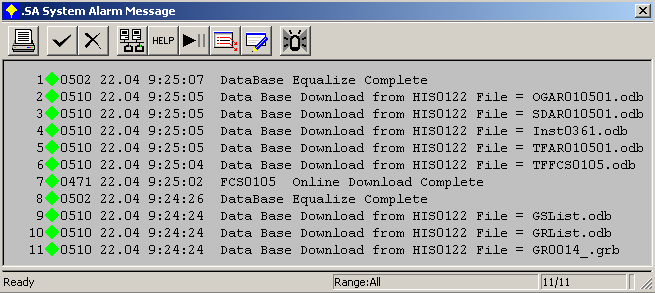

1В ызов окна сообщений о сигнализации в системе
