8.5. Коэффициенты

№ п. п.	Показатель	Обозначение показателя и единицы измерения	Нормативное значение показателя	Фактическое значение показателя
30	Расчетный коэффициент энергетической эффективности системы централизованного теплоснабжения здания от источника теплоты	e0des	-
31	Расчетный коэффициент энергетической эффективности поквартирных и автономных систем теплоснабжения здания от источника теплоты	edec	-
32	Коэффициент эффективности авторегулирования	z	0,85
33	Коэффициент учета встречного теплового потока	k	0,8
34	Коэффициент учета дополнительного теплопотребления	bh	1,13

8.6. Комплексные показатели

35	Расчетный удельный расход тепловой энергии на отопление здания	qhdes, кДж/(м2×°С×сут) [кДж/(м3×°С×сут)]	-	71,96 [21,73]
36	Нормируемый удельный расход тепловой энергии на отопление здания	qhreq, кДж/(м2×°С×сут) [кДж/(м3×°С×сут)]	85 [31]	-
37	Класс энергетической эффективности	-	-	В (высокий)
38	Соответствует ли проект здания нормативному требованию	-	-	да
39	Дорабатывать ли проект здания			нет

8.7. Указания по повышению энергетической эффективности

40

Рекомендуем: экономическое стимулирование участников проектирования и строительства; использование рекуперации теплоты воздуха, удаляемого вентиляцией (см. п. 40 расчета); применение систем автоматического регулирования (на вводе в здание и индивидуальных) при расчетах с населением по показаниям тепловых счетчиков; введение поквартирного учета потребления тепловой энергии

41	Паспорт заполнен
	Организация Адрес и телефон Ответственный исполнитель	МарГТУ, каф. энергообеспечения предприятий пл. Ленина, д. 3 СтариковПавелВикторович

9. Распределение теплопотерь через наружное ограждение конструкции жилых помещений этажей здания

1. Жилые помещения многоквартирных зданий находятся в неодинаковых условиях по отношению к наружным ограждающим конструкциям. Вследствие этого теплопотери, а,следовательно, и стоимость отопления 1 м² общей площади помещений в многоквартирном жилом доме могут существенно отличаться от средней по дому, определённой в расчёте.

2. Наиболее неблагоприятными для жильцов зданий по теплопотерям и стоимости отопления 1 м² общей площади являются помещения верхнего и нижнего этажей многоквартирного дома, а в пределах каждого этажа – жители угловых квартир.

3. Общая площадь наружных стен этажа: .

Площадь продольных стен этажа: .

Площадь торцевых стен этажа: .

В среднем по зданию коэффициент теплопередачи через наружные стены:

.

Через стены теряется за отопительный период:

.

Потери через продольные стены: .

Потери через торцевые стены: .

4. Площадь перекрытия над подвалом (пола): .

Коэффициент теплопередачи через перекрытие над подвалом:

.

Через перекрытие над подвалом теряется за отопительный период:

.

5. Площадь покрытия (потолка): .

Коэффициент теплопередачи через покрытие:

.

Через покрытие теряется за отопительный период:

.

6. Площадь окон: .

Коэффициент теплопередачи через окна:

.

Через окна теряется за отопительный период:

.

7. С учётом коэффициента величины примут значения:

; ;

; ;

; ;

; ;

; .

8. Бытовые теплопоступления в течение отопительного периода: .

Бытовые теплопоступления в течение отопительного периода на 1 м² площади жилых помещений:

.

С учётом коэффициентов ν, ξ, β_h величина примет значение:

.

9. Теплопоступления в здание от солнечной радиации (только через окна) за отопительный период: .

Теплопоступления в здание от солнечной радиации (только через окна) за отопительный период на 1 м² площади окон: .

С учётом коэффициентов ν, ξ,β_h величина примет значение:

.

10. Действительная стоимость отопления 1 м² проектируемого здания при действующем тарифе на тепловую энергию:

.

11. Расход тепловой энергии на отопление нижних угловых квартир в течение отопительного периода:

.

Площадь нижних угловых квартир:

.

Стоимость отопления 1 нижних угловых квартир:

.

12. Расход тепловой энергии на отопление средних угловых квартир в течение отопительного периода:

.

Площадь средних угловых квартир:

.

Стоимость отопления 1 средних угловых квартир:

.

13. Расход тепловой энергии на отопление верхних угловых квартир в течение отопительного периода:

.

Площадь верхних угловых квартир:

.

Стоимость отопления 1 верхних угловых квартир:

.

14. Расход тепловой энергии на отопление нижних квартир, находящихся между нижними угловыми квартирами, в течение отопительного периода:

.

Площадь нижних квартир, находящихся между нижними угловыми квартирами:

.

Стоимость отопления 1 нижних квартир, находящихся между нижними угловыми квартирами:

.

15. Расход тепловой энергии на отопление средних квартир, находящихся между средними угловыми квартирами, в течение отопительного периода:

.

Площадь средних квартир, находящихся между средними угловыми квартирами:

.

Стоимость отопления 1 средних квартир, находящихся между средними угловыми квартирами:

.

16. Расход тепловой энергии на отопление верхних квартир, находящихся между верхними угловыми квартирами, в течение отопительного периода:

.

Площадь верхних квартир, находящихся между верхнимиугловыми квартирами:

.

Стоимость отопления 1 верхних квартир, находящихся между верхними угловыми квартирами:

.

17. Коэффициенты для приведения стоимости отопления 1 различных по расположению квартир к действительной стоимости отопления 1 проектируемого здания при действующем тарифе на тепловую энергию:

1) для нижних угловых квартир:

;

2) для средних угловых квартир:

;

3) для верхних угловых квартир:

;

4) для нижних квартир, находящихся между нижними угловыми квартирами:

;

5) для средних квартир, находящихся между средними угловыми квартирами:

;

6) для верхних квартир, находящихся между верхними угловыми квартирами:

.

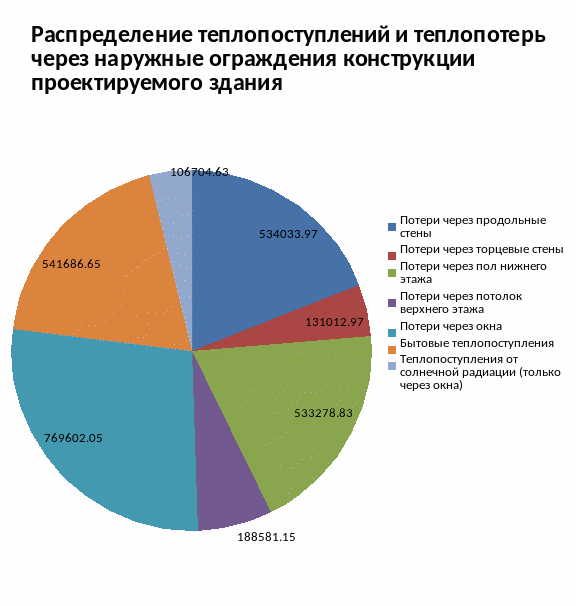

18. Диаграмма распределения теплопоступлений и теплопотерь через наружные ограждения конструкции проектируемого здания:

19. Гистограмма распределения стоимостей отопления 1 м² различных по расположению квартир проектируемого здания:

ЗАКЛЮЧЕНИЕ

В данной работе были рассчитаны геометрические и теплоэнергетические показатели здания, намеченного к строительству в г. Йошкар-Оле, заполнен энергетический паспорт здания, а также выработаны рекомендации по улучшению энергетической эффективности данного здания.

Для повышения энергетической эффективности данного здания можно рекомендовать: использование рекуперации теплоты воздуха, удаляемого вентиляцией (потери теплоты с вентиляцией превышают потери через наружные ограждения); применение систем автоматического регулирования (на вводе в здание и индивидуальных) при расчетах по показаниям тепловых счетчиков.

Расчет теплоэнергетических показателей свидетельствует о том, что намеченное к строительству здание обладает высоким классом энергетической эффективности и удовлетворяет требованиям [4]. Расчет стоимости отопления 1 м² площади доказывает экономическую целесообразность применения поквартирного учета потребления тепловой энергии для жильцов, поскольку в этом случае плата за отопление снижается. Положительные результаты введения систем поквартирного учета (или, при невозможности их внедрения, системы учета на дом) будут оказывать стимулирующее действие на жильцов, призывая их экономить тепловую энергию. Следовательно, целесообразным является и внедрение индивидуального (поквартирного) регулирования потребления теплоты.

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

1. ГОСТ 16289-86. «Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры».

2. МГСН 2.01-99. «Энергосбережение в зданиях».

3. СНиП 23-01-99. «Строительная климатология».

4. СНиП 23-02-2003. «Тепловая защита зданий».

5. СП 23-101-2004. «Проектирование тепловой защиты зданий».

6. Федеральный закон №261 «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты российской федерации» от 23 ноября 2009 года.
