3 Розрахунок ригеля перекриття по I групі граничного стану

3.1 Збір навантаження

Відповідно даних таблиці 2.2 , варіант №1, проводимо збір навантаження в табличному вигляді.

Збір навантаження на на 1м² плити перекриття

Табл.2.3

Навантаження	Нормативне навантаж. кН/м2	Коеф. надійності по навантаж. f	Розрахункове навантаження кН/м2
Постійне:
Власна вага плити перекриття δ = 220мм	2,92	1,1	3,212
Монолітна стяжка – 20 мм ( =2200 кг/м3) 2200 кг/м3х0,02 м= 44 кг/м2=0,42 кН/м2	0, 44	1,3	0,572
Керамічна плитка – 15мм (ρ=1800 кг/м3) 1800 кг/м3х0,015 м= 27 кг/м2=0, 27 кН/м2	0,27	1,1	0,297
Всього:	3,19		4,08
Тимчасове:	1,5	1,2	1,8
В тому числі:
- довготривалае (квазіпостійне)	0,35	1,2	0,42
- короткочасне (1,5 кН/м2-0,35кН/м2=1,15 кН/м2)	1,15	1,2	1,38
Повне навантаження:	4,69		5,88

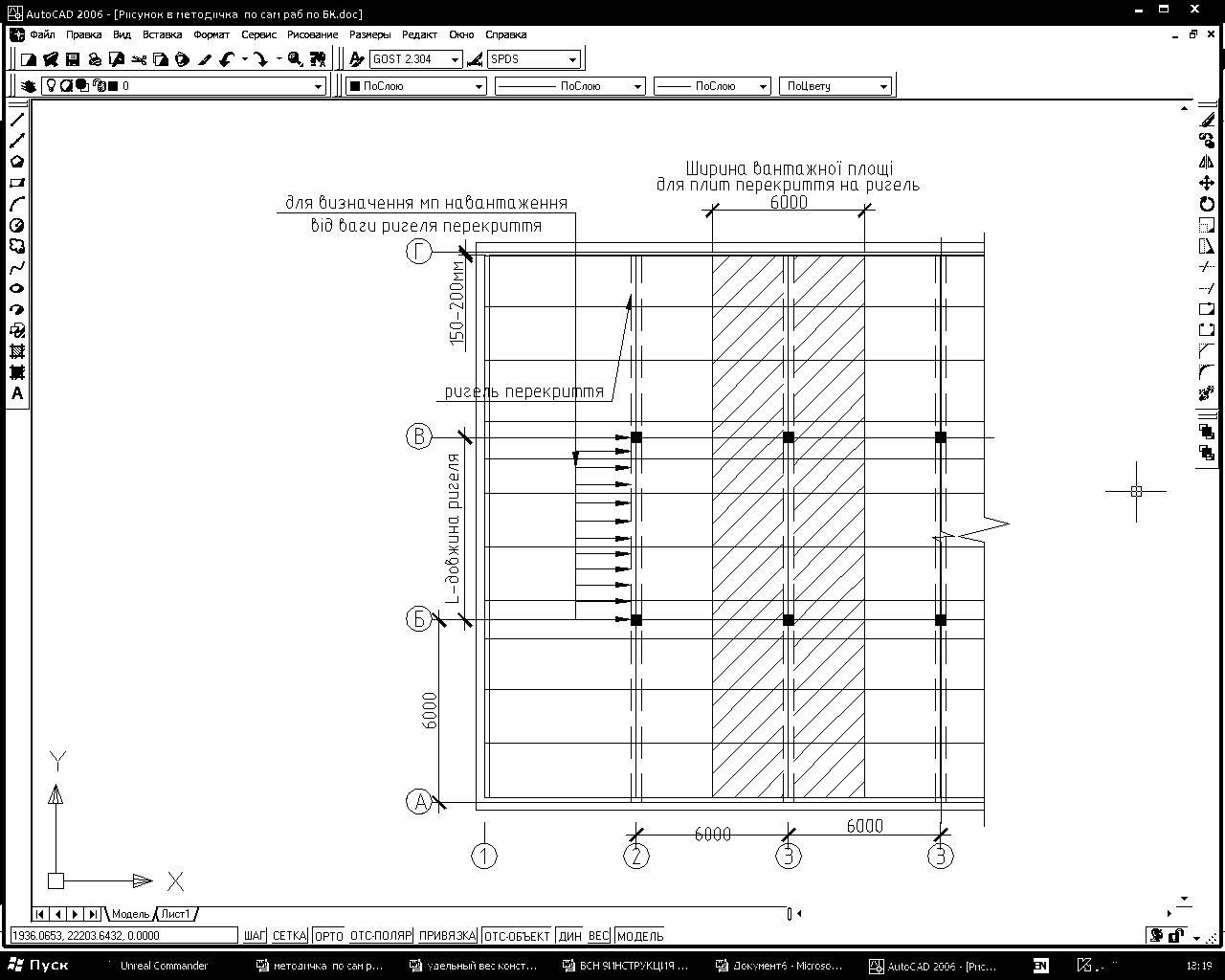

Рисунок 1^. .

До визначення вантажної площі

3.2 Визначення внутрішніх зусиль в ригелі перекриття від діючого навантаження.

• Розрахункове навантаження на 1м.п ригеля від плит перекриття при ширині вантажної площі рівної 6м (рисунок 1),з урахуванням коефіцієнта надійності по призначенню будівлі γ_п = 0,95:

• повне розрахункове (постійне+ тимчасове):

• q + v = 5,88*6*0,95 =33,5 кН/м

• Розрахункове навантаження від ригеля перекриття з попередньо прийнятим перерізом 0,4*0,6*6*25=36кН

• на мп ригеля: 36кН / 6м = 6 кН/м

• Сумарне навантаження від ригаля перекриття та плити перекриття

• ригеля та плити перекриття 33,5 + 6 = 39,5 кН/м

• Момент від сумарного розрахункового навантаження:

3.3 Визначення оптимальної висоти ригеля.

Згідно таблиці 2.1. ширина ригеля складає b= 30см, на ригелья діє момент згину від зовнішнього навантаження , який визначено в п.3.2- М= 178 кНм. Відомо що прийнято: арматура класу А-ІІІ з мПа, важкий бетон класу В20 з мПа. Коефіцієнт умови роботи .

Рішення.

Виходячи з умов оптимального проектування перерізу згинальних елементів, відомо, що для балок

Згідно табл.3.11 [4] чи таблиці 2.1 [6] знаходять при прийнятому коефіцієнті визначаємо та .

Тоді визначаємо оптимальну висоту перерізу булки за формулою:

В иходячи з умов конструювання згинальних елементів визначаємо повну висоту балки з урахуванням товщини захисного шару бетону а=20мм та орієнтовном діаметрі арматури до 25мм та однорядному її розташуванні а=20+25/2=32,5мм. Приймаємо остаточно товщину захисного шару бетону а=3,5см. Тоді .

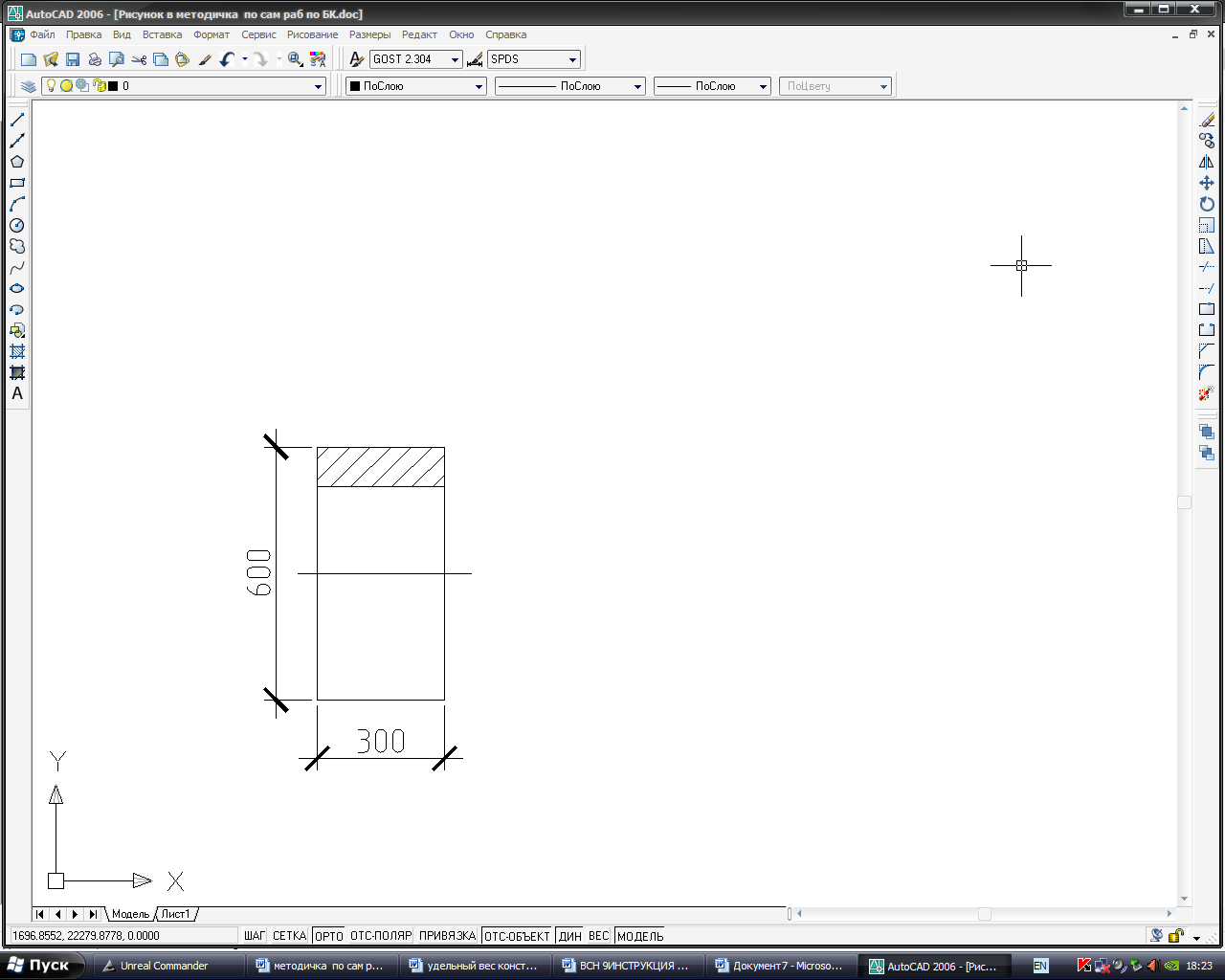

Згідно конструктивних вимог табл.26 [7], щодо модульного критерію, приймаємо h= 60 см
