3 Описание лабораторного стенда
Лабораторный стенд выполнен в виде блока преобразователя комплектного электропривода постоянного тока типа ЭТУ 3601 с соответствующими изменениями и доработкой. Лабораторный стенд имеет питание от сети переменного тока напряжением 220 В. Схема электропитания лабораторного стенда приведена на рисунке 3. На лицевой панели лабораторного стенда смонтированы потенциометры, позволяющие изменять напряжения управления. Схема включения потенциометров приведена на рисунке 4.

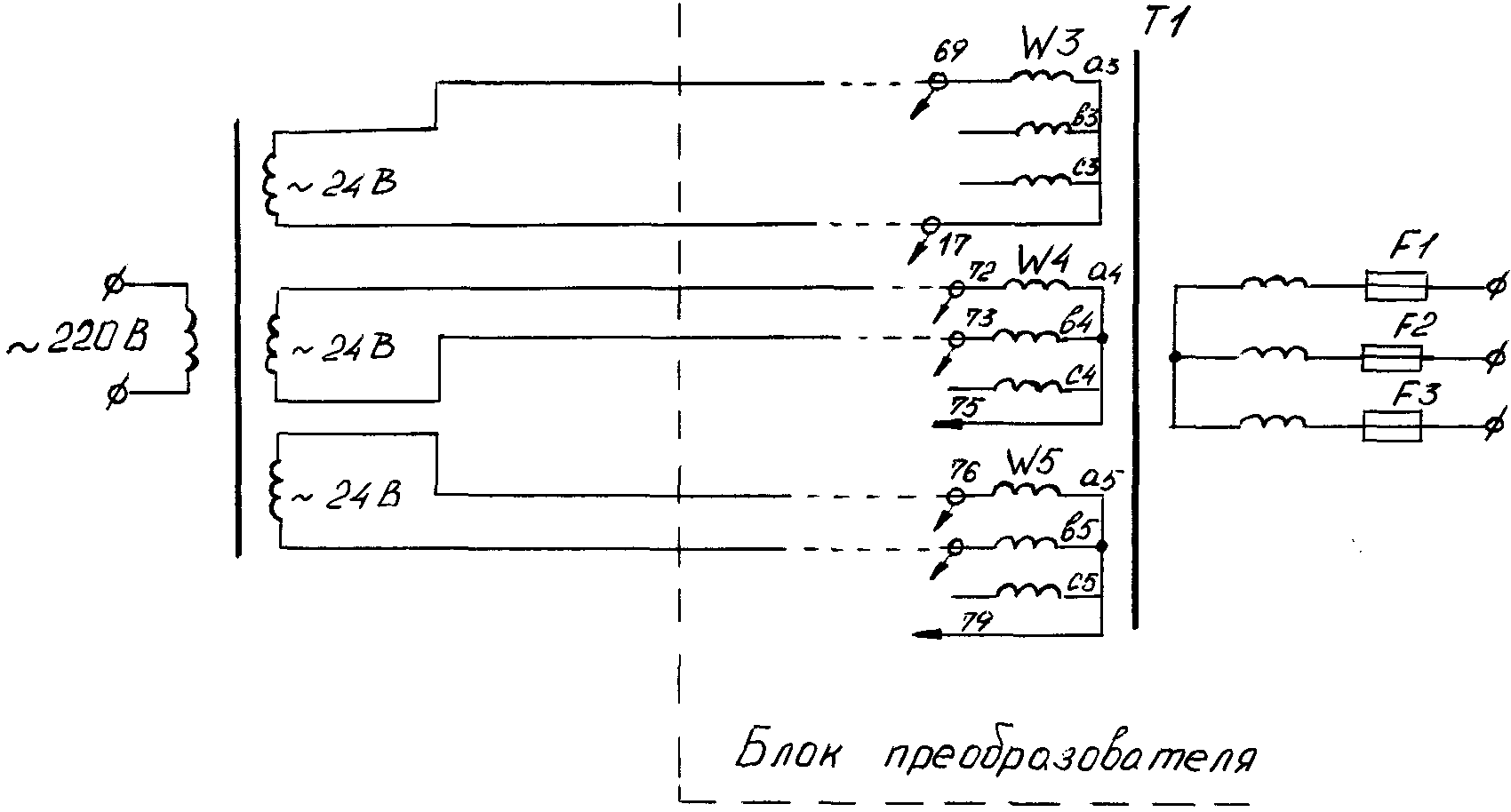

Рисунок 3 – Схема электропитания лабораторного стенда

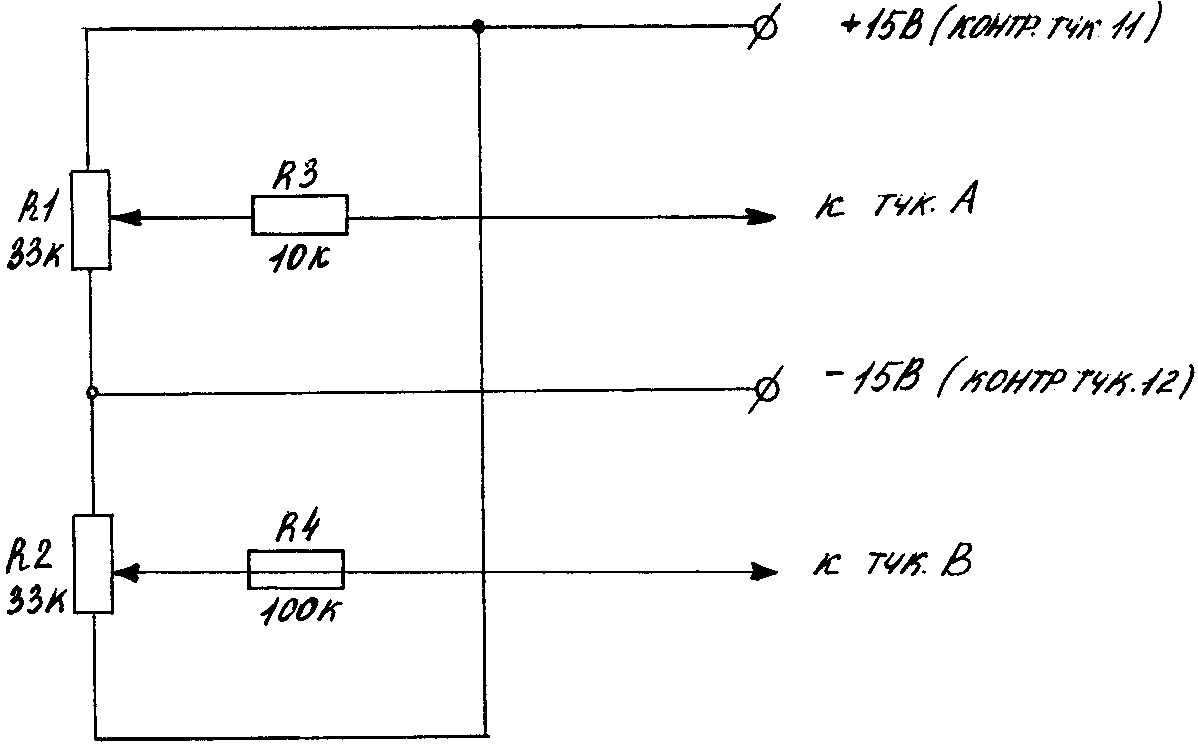

Рисунок 4 – Схема включения потенциометров электропривода
К плате П1 блока преобразователей прикреплена мнемосхема из оргстекла с контрольными точками в соответствии с рисунком 1. Контрольные точки позволяют измерить амплитуду и длительность, а также наблюдать форму напряжений синхронизирующего, пороговых элементов, генератора пилы, управляющего органа, нуль-органа. В состав лабораторного стенда входит двухлучевой или однолучевой осциллограф, снабженный коммутатором для возможности сравнения фаз двух сигналов. На лицевой панели лабораторного стенда расположены органы управления – тумблеры для выполнения питания, контрольные лампочки наличия напряжения питания; потенциометры.
4 Получения допуска
1Для получения допуска к лабораторной работе необходимо ознакомиться с теоритической частью лабораторной работы. Изучить назначение электрических фильтров и RS- триггеров.
2 Изучить классификацию электрических фильтров и вывести формулы полного сопротивления для фильтров приведенных на рисунках 5 – 10.

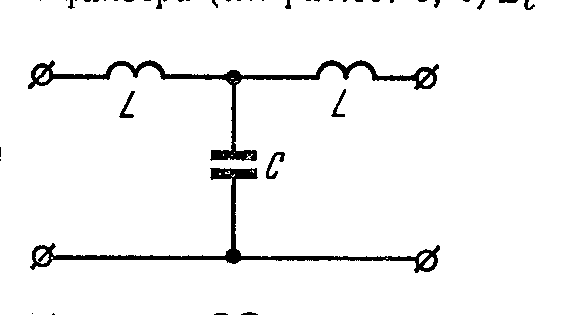

Рисунок 5 – Схема Т-образного ФНЧ
|

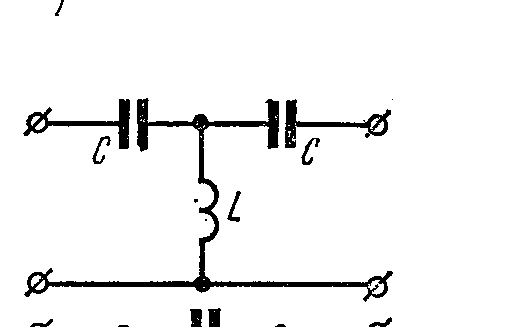

Рисунок 6 – Схема Т-образного ФВЧ |

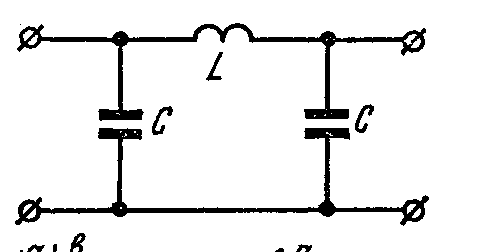

Рисунок 7 – Схема П-образного ФНЧ |

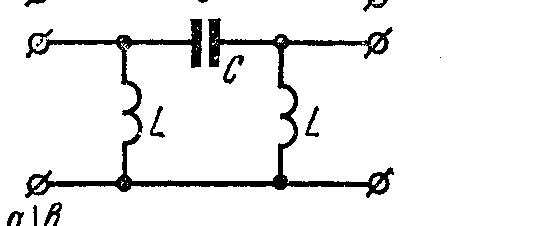

Рисунок 8 – Схема П-образного ФВЧ |

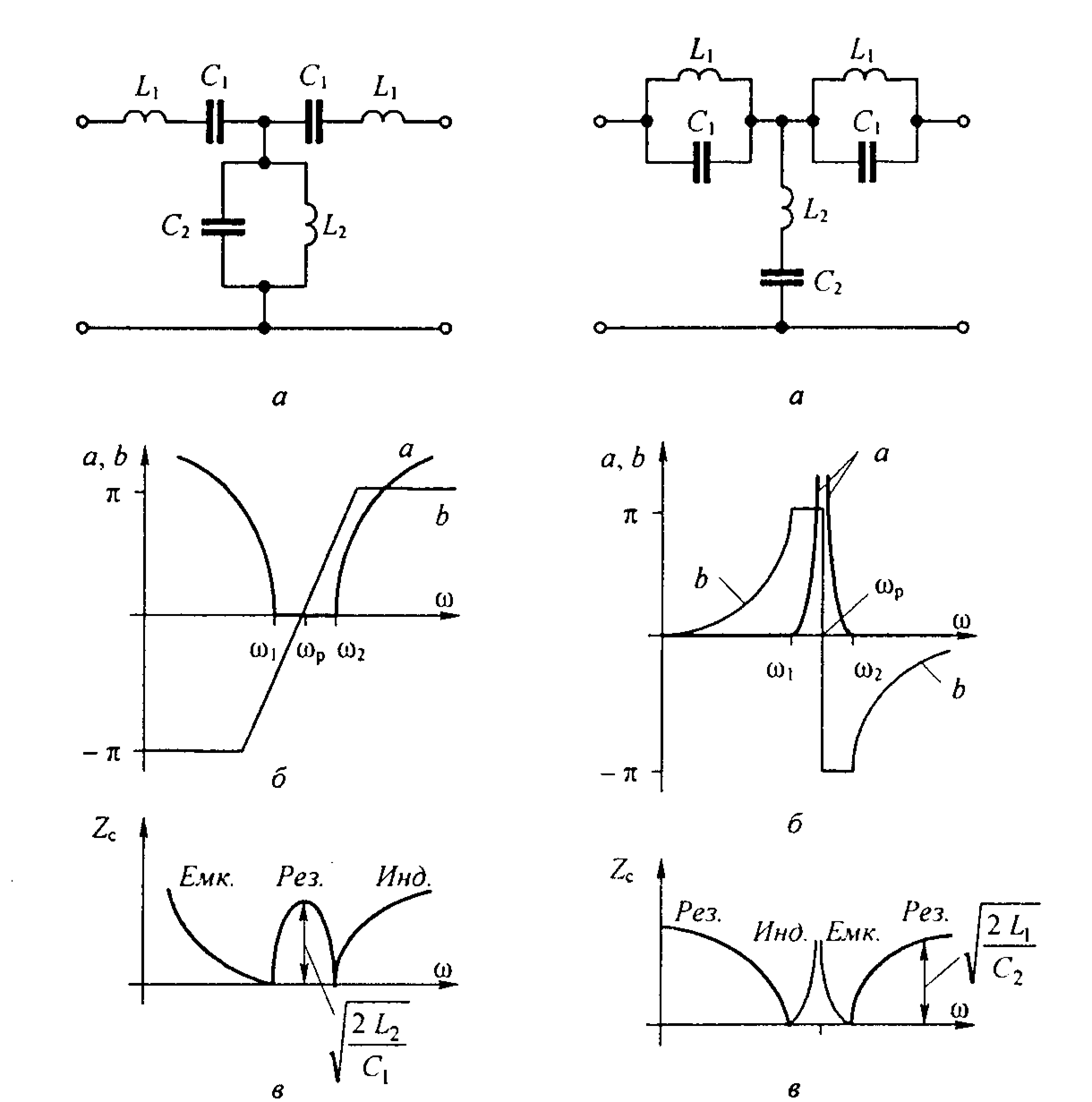

Рисунок 9 – Схема полосового фильтра |
Рисунок 10 – Схема заграждающего фильтра |
3 Вычислить и записать значения сопротивлений для фильтров в таблицу 1.
Таблица 1 Исходные данные
L |
C |
Zфвч Т-образный |
Zфвч П-образный |
Zнвч Т-образный |
Zнвч П-образный |
Zп |
Zз |
N |
2N |
|
|
|
|
|
|
Где N –вариант по списку в журнале,
Zп – сопротивление полосового фильтра,
Zз – сопротивление полосового фильтра
4 Дать определение RS- триггера. Рассмотреть принцип его работы.
5 Собрав схему в ELECTRONICS WORKBENCH (рисунок 11), подать напряжение на фильтр. Наблюдать форму синхронизирующего фазного напряжения, поступающего из Uсн . Для этого необходимо подключить осцилограф. Проделать эту операцию для каждого фильтра.

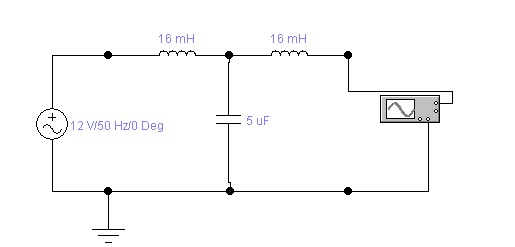

Рисунок 11 – Схема Т-образного фильтра.
6 Ознакомившись с принципами работы фильтров. Зарисовать формы напряжения на выходе фильтра.
